XCKJ390511H29EX

产品分类:
产品描述:
供应商型号: Q-XCKJ390511H29EX
供应商: 期货订购
标准整包数: 1

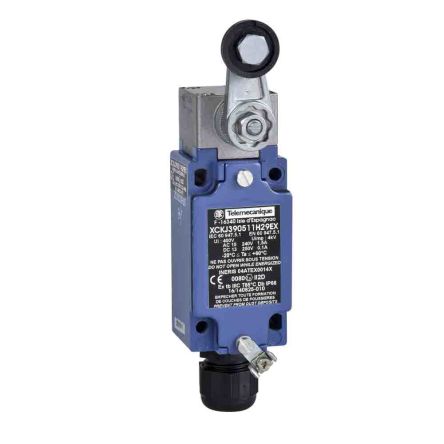

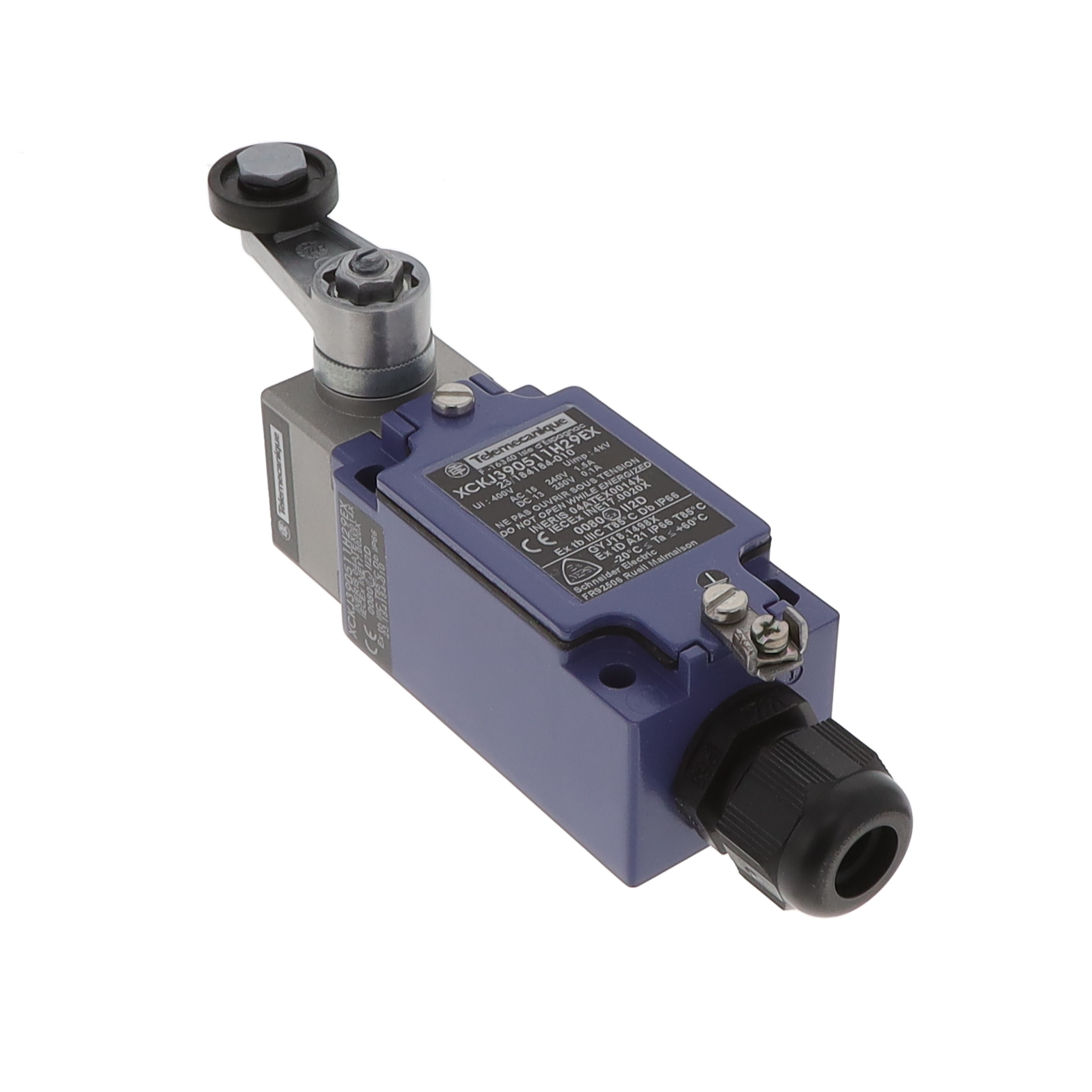

TELEMECANIQUE SENSORS  XCKJ390511H29EX

XCKJ390511H29EX概述


    产品简介


    限位开关XC标准型XCKJ
    限位开关是一种常见的机械式开关,主要用于检测机械设备的位置变化,确保安全操作。XC系列限位开关的标准型号为XCKJ,采用滚轮杠杆设计,具备两个常闭(NC)触点和一个常开(NO)触点。此型号产品符合ATEX/IECEx防爆认证,适用于有爆炸性气体和粉尘环境下的自动化控制。

    技术参数


    | 参数名称 | 具体数值及说明 |

    | 型号 | XCKJ390511H29EX |
    | 产品类型 | 限位开关 |
    | 传感器设计 | 符合CENELEC EN 50041规范 |
    | 触点类型 | 2 NC + 1 NO |
    | 绝缘形式 | Zb |
    | 接触动作 | 拍合动作 |
    | 最小夹紧扭矩 | 0.25 N·m |
    | 最大动作速度 | 1.5 m/s |
    | IP防护等级 | IP66 |
    | 操作头运动方式 | 旋转 |
    | 电气连接 | 螺钉压接端子,容量:1 x 0.34…2 x 0.75 mm² |
    | 电缆入口数量 | 1个,M20 x 1.5电缆螺母接入(包含) |
    | 额定电压 | AC-15: Ue = 240 V, Ie = 1.5 A
    DC-13: Ue = 250 V, Ie = 0.1 A |
    | 耐冲击能力 | 50 gn(11 ms),符合IEC 60068-2-27 |
    | 耐振动能力 | 25 gn (f= 10…500 Hz),符合IEC 60068-2-6 |
    | 环境温度范围 | -20…60 °C |

    产品特点和优势


    XC标准型限位开关具有以下显著特点和优势:
    1. 双触点设计:具备两个常闭触点和一个常开触点,能更可靠地检测到机械位置的变化。
    2. 高可靠性:在规定的寿命周期内达到500万次电气操作和3000万次机械操作,能够承受高强度的操作环境。
    3. 良好的防护性能:符合IP66防护等级,能够在恶劣环境中稳定运行。
    4. 防爆认证:符合ATEX/IECEx防爆认证,适用于易燃易爆环境。

    应用案例和使用建议


    应用案例:XC标准型限位开关广泛应用于各种自动化控制系统中,如工业机器人、输送机、升降机等机械设备。通过精确的定位和控制,有效提高了系统的安全性和可靠性。
    使用建议:
    1. 安装方向选择:应遵循技术手册中的推荐安装方向,避免对机械动作产生不利影响。
    2. 接线注意:根据具体的电气连接需求,正确安装电缆,确保安全可靠的连接。
    3. 定期维护检查:建议定期检查和清洁设备,以保持其良好的工作状态。

    兼容性和支持


    XC标准型限位开关具有良好的兼容性,可以与多种其他电子元件和设备配合使用。制造商提供18个月的保修期,并提供相应的技术支持服务,帮助用户解决问题。

    常见问题与解决方案


    1. 问题:设备无法正常动作。
    - 解决方案:检查安装是否符合手册要求,确认连接线路是否正确。

    2. 问题:触点出现烧蚀现象。
    - 解决方案:清理触点,更换受损部件;调整操作力,减少磨损。

    总结和推荐


    XC标准型限位开关凭借其双触点设计、高可靠性、出色的防护能力和防爆认证,在工业自动化控制领域有着广泛的应用前景。它不仅满足严格的国际认证要求,还提供了丰富的技术支持和服务保障。综合考虑其性能和市场应用价值,我们强烈推荐XC标准型限位开关作为高可靠性工业自动化系统的首选产品。

XCKJ390511H29EX参数

参数
包装方式 盒装

XCKJ390511H29EX厂商介绍

Telemecanique Sensors是施耐德电气旗下的一个品牌,专注于工业自动化领域的传感器技术。该公司提供广泛的传感器产品,包括但不限于:

1. 位置传感器:用于检测物体的位置或位置变化。
2. 温度传感器:测量温度,用于监控和控制工业过程中的温度条件。
3. 压力传感器:检测压力变化,广泛应用于液压和气动系统。
4. 流量传感器:测量流体的流量,用于液体和气体的监控。
5. 光电传感器:通过光电效应检测物体的存在或位置。
6. 接近传感器:无需接触即可检测物体的接近。

Telemecanique Sensors的产品广泛应用于汽车、食品饮料、包装、物流、能源和水处理等多个行业。其优势在于:

- 高可靠性:产品经过严格测试,确保在恶劣工业环境中的稳定运行。
- 广泛的产品线:提供多种类型的传感器,满足不同工业应用的需求。
- 技术创新:不断研发新技术,提高传感器的性能和精度。
- 定制解决方案:根据客户的具体需求提供定制化的传感器解决方案。
- 全球服务网络:拥有遍布全球的服务和技术支持网络,确保客户能够获得及时的服务。

Telemecanique Sensors以其高质量的产品和解决方案,帮助客户提高生产效率和安全性,降低运营成本。

XCKJ390511H29EX数据手册

厂牌 PDF简要描述 下载
TELEMECANIQUE SENSORS TELEMECANIQUE SENSORS XCKJ390511H29EX XCKJ390511H29EX数据手册

XCKJ390511H29EX封装设计

查看详情并下载
Symbol
Footprint
3D Model
