9012GAW5

产品分类: 其他工具
产品描述:
供应商型号: 1242120
供应商: 海外现货
标准整包数: 1

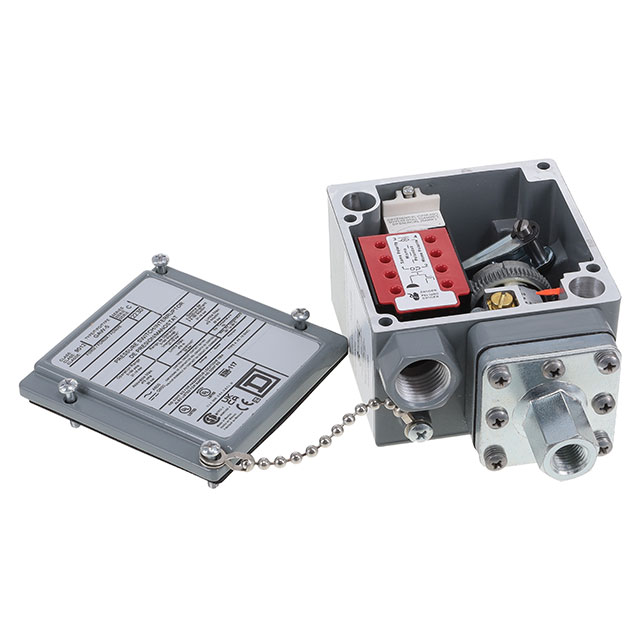

TELEMECANIQUE SENSORS 其他工具 9012GAW5

9012GAW5概述


    产品简介


    本产品为9012G压力开关,属于机电式压力传感器。它主要用于监测和控制非腐蚀性气体和液体(如液压油)的压力变化。该压力开关适用于各种工业环境,尤其是在需要精确监控和调节压力的应用中。例如,在暖通空调系统、工业自动化设备以及各类机械装置中均有广泛应用。

    技术参数


    | 参数 | 规格 |

    | 型号 | 9012GAW5 |
    | 工作压力范围 | 3.0至150 psig |
    | 最大工作压力 | 475 psig |
    | 接触类型和材质 | NC-NO, SPDT-DB, Form Z, snap action, 银镍接触材料 |
    | 控制流体 | 非腐蚀性气体、液压油(-40...250 °F) |
    | 流体连接 | 1/4英寸 18 NPTF, 符合UL 508标准 |
    | 压力操作类型 | 两阈值调节 |
    | 调节范围 | 3...150 psi |
    | 差压范围 | 中间范围时约为6...30 psi, ±2.5%全量程 |
    | 进线口 | 1/2英寸 NPT导管入口 |
    | 终端块类型 | 4个螺钉端子 |
    | 电气连接 | 螺钉夹紧端子,适用于AWG 22...AWG 12线缆 |
    | 额定电流 | 0.22 A (Ue = 125 V DC) ,符合NEMA标准 |
    | 设定点 | 内部设定 |
    | 外壳材料 | 铸铝合金380 |
    | 压力执行机构 | 橡胶隔膜(丁腈橡胶) |
    | 尺寸 | 高度:5.55英寸,深度:2.63英寸,宽度:3.5英寸 |
    | 材料与流体接触 | 锌镀钢、丁腈橡胶 |
    | 短路保护 | 10 A, 符合gI标准 |
    | 操作速率 | ≤120次/分钟(-10...185 °F) |
    | 机械耐久性 | 500万次循环 |
    | 重复精度 | >0...<4% |

    产品特点和优势


    9012G压力开关具有高可靠性、精确度和耐用性,使其成为各种工业环境中监控和控制压力的理想选择。产品采用银镍接触材料,保证了高稳定性;通过UL和CE认证,展示了其符合国际安全标准。该压力开关的振动和冲击抵抗力强,可承受高达2gn的振动和50gn的冲击,适用于恶劣的工作环境。同时,其工作温度范围广泛,可在-10...185 °F的环境下稳定运行,确保了产品在各种条件下的可靠性和适用性。

    应用案例和使用建议


    9012G压力开关广泛应用于暖通空调系统、工业自动化设备以及各类机械装置中。例如,在压缩机系统中,它可以通过监测系统压力来实现自动启停,从而节省能源并延长设备寿命。在工业生产线中,它可以用于监测和控制输送带的速度,以保证生产过程的高效和稳定。
    使用建议:
    1. 在安装前,请确保工作环境温度、湿度和振动等条件符合产品要求,以避免损坏和误操作。
    2. 定期检查接线端子的紧固情况,确保电气连接的安全和可靠。
    3. 使用过程中注意监测设备状态,定期校准和维护以保持精度。
    4. 对于特定应用,考虑额外配置报警和信号灯来提高系统监控能力。

    兼容性和支持


    9012G压力开关具有良好的通用性,可以与多种电气控制系统和其他传感器无缝集成。厂商提供全面的技术支持和服务,包括安装指南、维护手册和在线技术支持平台,帮助用户快速解决问题和进行设备维护。

    常见问题与解决方案


    1. 问:如何调节压力开关的设定点?
    答:根据手册,调节设定点需打开外壳,使用内部调节装置,按照指示手动调节,最后确保拧紧盖子。
    2. 问:设备在振动条件下运行是否会影响性能?
    答:产品经过严格测试,符合IEC 68-2-6标准,能够在2gn的振动下正常工作,但仍需定期检查和维护以确保长期稳定运行。
    3. 问:如果设备频繁误触发怎么办?
    答:检查压力范围设置是否合适,同时确认流体连接部分无泄漏或堵塞情况,必要时调整设定点或清洁设备。

    总结和推荐


    9012G压力开关以其高性能、高可靠性和广泛的应用场景,在众多压力监控设备中脱颖而出。无论是在工业自动化还是机械设备中,都能有效满足需求。鉴于其出色的性能和厂商提供的全方位支持,强烈推荐使用该产品。

9012GAW5参数

参数
安装方式 导线安装
包装方式 盒装

9012GAW5厂商介绍

Telemecanique Sensors是施耐德电气旗下的一个品牌,专注于工业自动化领域的传感器技术。该公司提供广泛的传感器产品,包括但不限于:

1. 位置传感器:用于检测物体的位置或位置变化。
2. 温度传感器:测量温度,用于监控和控制工业过程中的温度条件。
3. 压力传感器:检测压力变化,广泛应用于液压和气动系统。
4. 流量传感器:测量流体的流量,用于液体和气体的监控。
5. 光电传感器:通过光电效应检测物体的存在或位置。
6. 接近传感器:无需接触即可检测物体的接近。

Telemecanique Sensors的产品广泛应用于汽车、食品饮料、包装、物流、能源和水处理等多个行业。其优势在于:

- 高可靠性:产品经过严格测试,确保在恶劣工业环境中的稳定运行。
- 广泛的产品线:提供多种类型的传感器,满足不同工业应用的需求。
- 技术创新:不断研发新技术,提高传感器的性能和精度。
- 定制解决方案:根据客户的具体需求提供定制化的传感器解决方案。
- 全球服务网络:拥有遍布全球的服务和技术支持网络,确保客户能够获得及时的服务。

Telemecanique Sensors以其高质量的产品和解决方案,帮助客户提高生产效率和安全性,降低运营成本。

9012GAW5数据手册

厂牌 PDF简要描述 下载
TELEMECANIQUE SENSORS 其他工具 TELEMECANIQUE SENSORS 9012GAW5 9012GAW5数据手册

9012GAW5封装设计

查看详情并下载
Symbol
Footprint
3D Model
