J01001B0005

产品分类:
厂牌: TELEGARTNER
产品描述: Telegartner BNC连接器母头 同轴连接器, 电缆安装, 50Ω阻抗, 压接端接, 用于RG316/U线
供应商型号: 1123479
供应商: 海外现货
标准整包数: 1

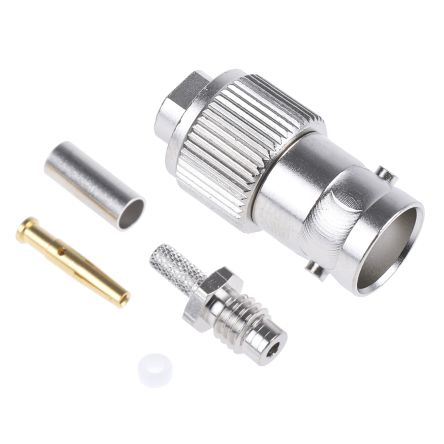

TELEGARTNER  J01001B0005

J01001B0005概述

    BNC Straight Jack Crimp G7 (RG-316/U) 技术手册

    产品简介


    BNC系列是最常用的同轴连接器之一。其采用卡口式耦合机制,适用于高达4GHz的频率。该系列提供50欧姆和75欧姆两种阻抗,可用于柔性、可成形和半刚性电缆类型。BNC连接器还提供了适用于印刷电路板的安装方式,可以采用通孔焊接或通孔插装技术进行安装。这种连接器广泛应用于信号、数据和视频传输应用中。

    技术参数


    - 阻抗:50欧姆(也可提供75欧姆)
    - 电缆类型:G7 (RG-316/U), RG-188A/U, RG-174/U, KX 3B, KX 22A
    - 耐久性:≥500次耦合循环
    - 材料:
    - 弹簧接触件:CuBe2; CuPb1.15Ni1
    - 外导体:CuZn39Pb3
    - 其他金属零件:CuZn39Pb3
    - 绝缘子:PTFE; PE PTFE; PE
    - 密封圈:硅胶
    - 表面处理:
    - 内导体:Cu1Ni2Au0.8
    - 外导体:Cu2Ni5
    - 其他金属零件:Cu2Ni5
    - 气候特性:
    - PTFE绝缘类型:40/155/21
    - PE绝缘类型:40/75/21
    - 电气特性:
    - 内导体接触电阻:≤20毫欧
    - 外导体接触电阻:≤5毫欧
    - 绝缘电阻:≥5G欧姆
    - 电压耐受能力:1.5kVeff/50Hz
    - 阻抗:50欧姆/(75欧姆)
    - 回波损耗(直式):≥20dB/3GHz(50欧姆型号)
    - 回波损耗(角式):≥17.7dB/3GHz(50欧姆型号)
    - 工作电压:≤500Veff/50Hz
    - 频率范围:高达4GHz

    产品特点和优势


    - 高可靠性:经过≥500次耦合循环测试,确保长期稳定运行。
    - 广泛的适用性:支持多种电缆类型,包括G7 (RG-316/U), RG-188A/U, RG-174/U, KX 3B, KX 22A。
    - 优良的电气性能:回波损耗低,确保信号传输质量。
    - 多样的安装方式:适用于柔性、可成形和半刚性电缆类型,同时支持通孔焊接和通孔插装技术。
    - 严格的材料选择:选用优质材料,如CuBe2; CuPb1.15Ni1作为弹簧接触件,CuZn39Pb3作为外导体,PE和PTFE作为绝缘材料,确保耐用性和稳定性。

    应用案例和使用建议


    BNC连接器广泛应用于通信设备、测试仪器、医疗设备和工业控制系统等领域。例如,在射频测试设备中,BNC连接器能够确保信号的高效传输。使用建议:
    - 在高频应用中,确保使用同轴电缆的质量和长度,以减少信号衰减。
    - 定期检查和清洁连接器,确保良好的接触和防止信号干扰。
    - 选择合适的电缆类型,如G7 (RG-316/U),以适应特定的应用需求。

    兼容性和支持


    BNC连接器支持与多种同轴电缆的兼容,如G7 (RG-316/U), RG-188A/U, RG-174/U, KX 3B, KX 22A。此外,供应商提供了详细的安装指南和技术支持,以帮助用户正确安装和维护BNC连接器。

    常见问题与解决方案


    1. 连接不稳定
    - 解决方法:确保正确安装电缆,并使用适当的工具进行紧固。
    2. 信号传输质量差
    - 解决方法:更换同轴电缆,确保使用高品质的电缆以降低信号衰减。
    3. 连接器损坏
    - 解决方法:避免过度弯曲或拉扯电缆,定期检查连接器的磨损情况并及时更换。

    总结和推荐


    BNC Straight Jack Crimp G7 (RG-316/U) 连接器凭借其卓越的电气性能、广泛的适用性和可靠的机械特性,成为信号传输领域的理想选择。对于需要高频、高质量信号传输的应用场合,这款连接器表现出色。综上所述,我们强烈推荐使用此款BNC连接器。

J01001B0005参数

参数
安装方式 导线安装

J01001B0005厂商介绍

Telegartner公司是一家全球领先的工业自动化和过程控制解决方案提供商。公司主营产品包括传感器、执行器、控制器、分析仪器和通信设备等,广泛应用于汽车、能源、化工、食品饮料、制药、机械制造等多个领域。

Telegartner的产品分类主要包括:
1. 传感器:包括温度、压力、流量、液位等各类传感器,用于监测和控制工业过程中的关键参数。
2. 执行器:包括电动、气动、液压等类型的执行器,用于实现对阀门、风门等设备的精确控制。
3. 控制器:包括PLC、DCS、SCADA等控制系统,用于实现对工业过程的自动化控制和管理。
4. 分析仪器:包括在线和离线分析仪器,用于监测工业过程中的化学成分、物理性质等关键参数。
5. 通信设备:包括工业以太网、无线通信等设备,用于实现工业设备之间的数据传输和通信。

Telegartner的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出具有竞争力的新产品和解决方案。
2. 品质可靠:产品经过严格的质量控制和测试,确保在各种恶劣环境下的稳定运行。
3. 定制服务:根据客户需求提供定制化的解决方案,满足不同行业和应用场景的需求。
4. 全球服务:在全球设有多个分支机构和服务中心,提供快速响应和本地化服务。

J01001B0005数据手册

厂牌 PDF简要描述 下载
TELEGARTNER TELEGARTNER J01001B0005 J01001B0005数据手册

J01001B0005封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 63.8188
25+ ¥ 61.1827
50+ ¥ 59.3026
100+ ¥ 57.8793
250+ ¥ 56.6153
库存: 0
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
