J01000A1294

产品分类:
厂牌: TELEGARTNER

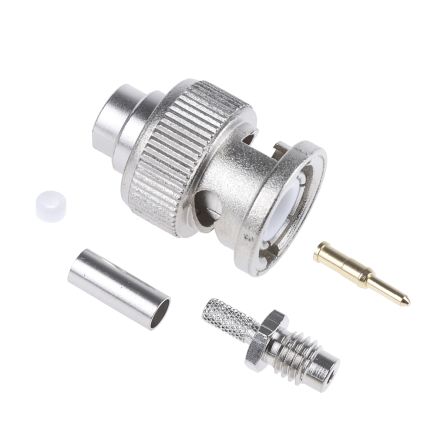

产品描述: Telegartner BNC连接器公头 同轴连接器, 电缆安装, 50Ω阻抗, 压接端接, 用于RG316/U线
供应商型号: 1122555
供应商: 欧时
标准整包数: 1
TELEGARTNER  J01000A1294

J01000A1294概述

    BNC Straight Plug Crimp G7 (RG-316/U) 技术手册

    1. 产品简介


    BNC系列是同轴连接器中最常用的一种,其应用范围广泛,特别是在信号、数据和视频传输方面。BNC连接器采用卡口式耦合机制,能够在高达4 GHz的频率下工作。BNC连接器提供50 Ω和75 Ω两种阻抗版本,适用于柔性、可成形和半刚性电缆类型。此外,还有通过通孔焊接和通孔压入技术安装到印刷电路板上的版本。BNC连接器主要应用于信号传输、数据传输和视频传输。

    2. 技术参数


    - 阻抗:50 Ω(也可以提供75 Ω版本)
    - 电缆组:G7 (RG-316/U),G29 (0.45/1.4)
    - 电接触电阻:
    - 内导体:≤ 20 mΩ(初始接触电阻≤ 0.9 mΩ)
    - 外导体:≤ 5 mΩ(初始接触电阻≤ 0.2 mΩ)
    - 绝缘电阻:≥ 5 GΩ
    - 耐电压:1.5 kVeff/50 Hz
    - 电压驻波比 (VSWR):≤ 1.25 / 1 GHz
    - 插入损耗:直线型≥ 20 dB/3 GHz(50 Ω类型)
    - 返回损耗:≥ 20 dB/3 GHz(50 Ω类型)
    - 工作温度范围:-65°C至+165°C
    - 耐久性(插拔循环):≥ 500次

    3. 产品特点和优势


    BNC Straight Plug Crimp G7 (RG-316/U)具有多个显著优势:
    - 高可靠性:采用高品质材料,如铍铜和黄铜,确保连接器的长期稳定性和耐用性。
    - 良好的电气性能:优异的阻抗匹配、低接触电阻和高绝缘电阻,保证信号传输的高质量。
    - 宽泛的工作环境适应性:能够在极端温度条件下工作,满足各种复杂环境下的需求。
    - 易用性:卡口式耦合机制使连接器易于安装和拆卸,节省时间并提高工作效率。

    4. 应用案例和使用建议


    - 电信设备:BNC连接器广泛用于基站和通信设备中的信号传输。由于其可靠的机械和电气性能,可在各类恶劣环境中提供稳定的传输效果。
    - 医疗设备:BNC连接器也用于医疗成像设备,因其具备优秀的电磁兼容性和高频信号传输能力。
    - 工业控制:在工业自动化控制系统中,BNC连接器可用于传感器数据采集和信号传输。为了更好地发挥其性能,建议定期进行维护检查,以确保连接器的可靠性和稳定性。

    5. 兼容性和支持


    - 兼容性:BNC连接器与多种同轴电缆和连接器兼容,可以方便地与其他标准同轴系统集成。
    - 技术支持:厂商提供全面的技术支持服务,包括安装指导、故障排查和技术咨询。此外,还提供详尽的产品文档和技术资料,方便用户参考和使用。

    6. 常见问题与解决方案


    - 问题:插拔过程中发现接触不良。
    - 解决方法:检查电缆连接是否正确,并确保BNC连接器已完全锁定。如果问题仍然存在,可能是由于内导体或外导体接触电阻过高,需要检查接触点是否干净且无损坏。
    - 问题:连接器长时间使用后出现松动。
    - 解决方法:根据厂商提供的维护指南,对连接器进行定期紧固检查和重新安装。如有必要,可以更换内部弹簧组件来保持连接器的紧固度。

    7. 总结和推荐


    总体而言,BNC Straight Plug Crimp G7 (RG-316/U)是一款高性能的同轴连接器,适用于各种严苛的应用环境。它以其卓越的电气特性和机械稳定性赢得了用户的广泛好评。无论是电信设备、医疗仪器还是工业自动化系统,BNC连接器都表现出色。因此,强烈推荐这一产品给需要高可靠性同轴连接器的用户。

J01000A1294参数

参数
安装方式 导线安装

J01000A1294厂商介绍

Telegartner公司是一家全球领先的工业自动化和过程控制解决方案提供商。公司主营产品包括传感器、执行器、控制器、分析仪器和通信设备等,广泛应用于汽车、能源、化工、食品饮料、制药、机械制造等多个领域。

Telegartner的产品分类主要包括:
1. 传感器:包括温度、压力、流量、液位等各类传感器,用于监测和控制工业过程中的关键参数。
2. 执行器:包括电动、气动、液压等类型的执行器,用于实现对阀门、风门等设备的精确控制。
3. 控制器:包括PLC、DCS、SCADA等控制系统,用于实现对工业过程的自动化控制和管理。
4. 分析仪器:包括在线和离线分析仪器,用于监测工业过程中的化学成分、物理性质等关键参数。
5. 通信设备:包括工业以太网、无线通信等设备,用于实现工业设备之间的数据传输和通信。

Telegartner的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出具有竞争力的新产品和解决方案。
2. 品质可靠:产品经过严格的质量控制和测试,确保在各种恶劣环境下的稳定运行。
3. 定制服务:根据客户需求提供定制化的解决方案,满足不同行业和应用场景的需求。
4. 全球服务:在全球设有多个分支机构和服务中心,提供快速响应和本地化服务。

J01000A1294数据手册

厂牌 PDF简要描述 下载
TELEGARTNER TELEGARTNER J01000A1294 J01000A1294数据手册

J01000A1294封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.8531 ¥ 57.9086
25+ $ 6.6478 ¥ 56.1736
100+ $ 6.4424 ¥ 54.4384
250+ $ 6.3013 ¥ 53.2456
500+ $ 6.1601 ¥ 52.0528
库存: 558
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 57.9
直接购买
加入购物车
