J01000A1256

产品分类:
厂牌: TELEGARTNER
产品描述: Telegartner BNC连接器公头 同轴连接器, 电缆安装, 50Ω阻抗, 压接端接, 用于RG223/U线
供应商型号: J01000A1256
供应商: TME
标准整包数: 1

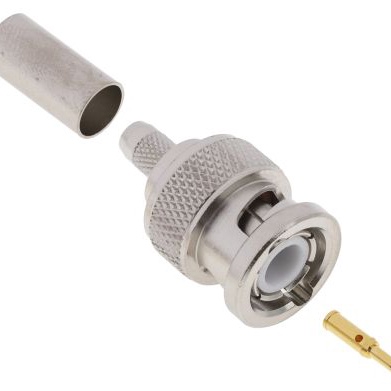

TELEGARTNER  J01000A1256

J01000A1256概述


    产品简介


    本产品是Telegärtner公司出品的一款BNC(Bayonet Neill-Concelman)直式插头,型号为J01000A1256。BNC系列是最常用的同轴连接器之一,采用卡口固定机制,适用于高达4GHz的应用场合。该连接器提供50Ω和75Ω两种阻抗选择,支持柔性、可变形及半刚性电缆类型。除了直式设计外,还提供角度式设计以适应不同的安装需求。BNC连接器主要用于信号、数据和视频传输领域,凭借其卓越的性能和可靠性,在各类工业和消费电子产品中广泛应用。

    技术参数


    - 阻抗: 50Ω
    - 电缆类型: G5 (RG-223/U), RG-400/U, RG-223/U
    - 外观尺寸: a=31.5mm, b=13.5mm
    - 耐久性: ≥ 500次插拔循环
    - 密封等级: IP 54
    - 材料:
    - 弹簧接触件: CuBe2; CuPb1.15Ni1
    - 外导体: CuZn39Pb3
    - 其他金属部件: CuZn39Pb3
    - 绝缘子: PTFE; PE
    - 密封圈: 硅胶
    - 电镀:
    - 内导体: Cu1Ni2Au0.8
    - 外导体: Cu2Ni5 (镍) 或 Ag2CuSnZn0.5 (Optargen)
    - 其他金属部件: Cu2Ni5
    - 温湿度等级: 符合IEC 60068-1标准
    - 温度范围: -65°C 到 165°C
    - 电气特性:
    - 内导体接触电阻: ≤ 20 mΩ
    - 外导体接触电阻: ≤ 5 mΩ
    - 绝缘电阻: ≥ 5 GΩ
    - 电压耐受: 1.5 kVeff/50 Hz
    - 阻抗: 50Ω/(75Ω)
    - 回波损耗: 直式设计 ≥ 20 dB/3 GHz (50Ω类型),角度式设计 ≥ 17.7 dB/3 GHz (50Ω类型)
    - 工作电压: ≤ 500 Veff/50 Hz
    - 频率范围: 最高4 GHz
    - 电压驻波比 (VSWR): 50Ω类型 ≤ 1.25 / 1 GHz

    产品特点和优势


    1. 高性能: BNC连接器采用先进的接触设计,提供极低的接触电阻和优异的电气性能,适用于高频传输应用。
    2. 广泛适用: 适用于多种电缆类型,如G5 (RG-223/U), RG-400/U, RG-223/U,且具有较强的环境适应能力,能够在-65°C到165°C范围内稳定工作。
    3. 可靠耐用: 耐用性高,能承受至少500次插拔循环,确保长期稳定的电气连接。
    4. 易于安装: 支持通过压接和夹紧两种方式对电缆进行终端处理,方便快捷。
    5. 密封性强: 符合IP 54防护等级,提供有效的防尘防水保护。

    应用案例和使用建议


    BNC连接器广泛应用于通信设备、广播系统、医疗设备、工业自动化等领域。例如,广播电视设备中用于信号传输,医疗设备中用于数据传输,以及实验室测试设备中用于视频传输等。
    使用建议:
    1. 在高压环境下使用时,务必检查电压耐受等级,确保不超过500 Veff/50 Hz。
    2. 进行安装时,注意保持插拔过程中的稳定性,避免因不当操作导致接触不良。
    3. 由于密封等级达到IP 54,可用于户外或潮湿环境中,但需定期检查密封圈状态,确保其密封效果。

    兼容性和支持


    本款BNC连接器兼容多种电缆类型,如G5 (RG-223/U), RG-400/U, RG-223/U,并能够与其他符合BNC接口标准的设备良好匹配。制造商Telegärtner公司提供全面的技术支持和售后服务,确保用户在使用过程中遇到任何问题都能得到及时的解答和帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插头与插座无法正确对接 | 检查插头和插座是否有物理损伤或污垢。清洁后重新尝试对接。 |
    | 传输信号质量差 | 检查接触电阻是否在允许范围内,必要时更换新的连接器。 |
    | 连接处漏水 | 更换新的密封圈,并确保正确安装。 |

    总结和推荐


    综上所述,Telegärtner公司的这款BNC连接器以其出色的电气性能、广泛的适用性、可靠的机械性能和良好的兼容性,在众多应用场景中表现出色。它不仅能满足高频率、高速度的信号传输需求,还能在恶劣环境中稳定工作。因此,强烈推荐给需要高品质BNC连接器的用户。

J01000A1256参数

参数
安装方式 导线安装

J01000A1256厂商介绍

Telegartner公司是一家全球领先的工业自动化和过程控制解决方案提供商。公司主营产品包括传感器、执行器、控制器、分析仪器和通信设备等,广泛应用于汽车、能源、化工、食品饮料、制药、机械制造等多个领域。

Telegartner的产品分类主要包括:
1. 传感器:包括温度、压力、流量、液位等各类传感器,用于监测和控制工业过程中的关键参数。
2. 执行器:包括电动、气动、液压等类型的执行器,用于实现对阀门、风门等设备的精确控制。
3. 控制器:包括PLC、DCS、SCADA等控制系统,用于实现对工业过程的自动化控制和管理。
4. 分析仪器:包括在线和离线分析仪器,用于监测工业过程中的化学成分、物理性质等关键参数。
5. 通信设备:包括工业以太网、无线通信等设备,用于实现工业设备之间的数据传输和通信。

Telegartner的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出具有竞争力的新产品和解决方案。
2. 品质可靠:产品经过严格的质量控制和测试,确保在各种恶劣环境下的稳定运行。
3. 定制服务:根据客户需求提供定制化的解决方案,满足不同行业和应用场景的需求。
4. 全球服务:在全球设有多个分支机构和服务中心,提供快速响应和本地化服务。

J01000A1256数据手册

厂牌 PDF简要描述 下载
TELEGARTNER TELEGARTNER J01000A1256 J01000A1256数据手册

J01000A1256封装设计

查看详情并下载
Symbol
Footprint
3D Model
