J01006A0836

产品分类:
厂牌: TELEGARTNER

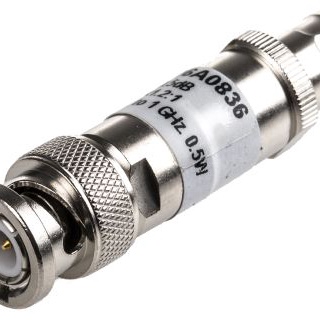

产品描述: Telegartner 射频衰减器, BNC 插头至 BNC 插座, 10dB衰减, 0 → 1GHz工作频率, BNC连接器, 50Ω阻抗
供应商型号: 1953012
供应商: 海外现货
标准整包数: 1
TELEGARTNER  J01006A0836

J01006A0836概述


    产品简介




    BNC Attenuator/Through Termination


    BNC(Bayonet Neill-Concelman)连接器是一种广泛应用的同轴连接器,以其快速插拔的卡口式锁定机制而著称。这种连接器主要用于信号、数据和视频传输等领域。本产品是一款具有10dB衰减功能的BNC连接器,适合需要精确信号调节的应用场合。


    技术参数




    - 阻抗: 50Ω
    - 衰减值: 10dB
    - 最大频率: 1GHz
    - 最大功率: 0.5W
    - 反射损耗: >20dB
    - 耐用性(插拔次数): ≥500次
    - 接触电阻(内导体): ≤20mΩ
    - 接触电阻(外导体): ≤5mΩ
    - 绝缘电阻: ≥5GΩ
    - 电压耐受: 1.5kVeff/50Hz
    - 额定电压: ≤500Veff/50Hz
    - 频率范围: 最高可达4GHz
    - 气候分类: IEC 60068-1
    - 标准: IEC 61169-8


    产品特点和优势




    1. 阻抗匹配: 50Ω的阻抗设计使其适用于广泛的信号传输系统。
    2. 高性能衰减: 10dB的衰减能力确保信号稳定传输的同时能够有效降低干扰。
    3. 高可靠性: 超过500次的耐用插拔次数使其适用于频繁操作的场合。
    4. 优异的反射损耗: >20dB的反射损耗保证了信号传输的效率和质量。
    5. 广泛的应用领域: 适用于信号、数据和视频传输等多种应用场景。


    应用案例和使用建议




    - 应用案例:
    - 在通信基站中用于信号传输中的信号衰减控制。
    - 在专业音频设备中作为信号调整工具以实现更精准的声音输出。
    - 使用建议:
    - 确保连接器插入时稳固可靠,避免因接触不良导致信号传输不稳定。
    - 定期检查连接器是否有损坏或磨损,及时更换以保障系统稳定性。


    兼容性和支持




    - 兼容性: 该产品支持多种电缆类型,适用于柔性、半刚性和塑性电缆。此外,它还支持通过孔焊接和通过孔压接技术安装到印刷电路板上。
    - 支持和服务: 厂商提供详细的使用手册和技术支持,如果遇到不确定的问题,建议联系厂商工程师咨询。


    常见问题与解决方案




    1. 问题: 插拔时感觉松动。
    - 解决方案: 检查连接器的卡口锁定机制是否正常,必要时重新插拔以确保牢固。

    2. 问题: 信号传输不稳定。
    - 解决方案: 检查连接器接触面是否有污垢或氧化,清理后重新连接以提高接触质量。

    3. 问题: 反射损耗超出预期。
    - 解决方案: 检查电缆质量和连接器的阻抗匹配情况,必要时更换电缆或连接器。


    总结和推荐




    综上所述,这款BNC Attenuator/Through Termination在信号传输领域的表现非常出色。其稳定的性能、广泛的适用范围和可靠的兼容性使其成为各类专业应用的理想选择。我们强烈推荐使用这款产品,特别是在需要信号衰减控制和高频信号传输的场景中。

J01006A0836厂商介绍

Telegartner公司是一家全球领先的工业自动化和过程控制解决方案提供商。公司主营产品包括传感器、执行器、控制器、分析仪器和通信设备等,广泛应用于汽车、能源、化工、食品饮料、制药、机械制造等多个领域。

Telegartner的产品分类主要包括:
1. 传感器:包括温度、压力、流量、液位等各类传感器,用于监测和控制工业过程中的关键参数。
2. 执行器:包括电动、气动、液压等类型的执行器,用于实现对阀门、风门等设备的精确控制。
3. 控制器:包括PLC、DCS、SCADA等控制系统,用于实现对工业过程的自动化控制和管理。
4. 分析仪器:包括在线和离线分析仪器,用于监测工业过程中的化学成分、物理性质等关键参数。
5. 通信设备:包括工业以太网、无线通信等设备,用于实现工业设备之间的数据传输和通信。

Telegartner的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出具有竞争力的新产品和解决方案。
2. 品质可靠:产品经过严格的质量控制和测试,确保在各种恶劣环境下的稳定运行。
3. 定制服务:根据客户需求提供定制化的解决方案,满足不同行业和应用场景的需求。
4. 全球服务:在全球设有多个分支机构和服务中心,提供快速响应和本地化服务。
