J01040A0602

产品分类:
厂牌: TELEGARTNER
产品描述: Telegartner UHF连接器公头 同轴连接器, 电缆安装, 50Ω阻抗, 用于RG213/U线
供应商型号: 1122000
供应商: 欧时
标准整包数: 1
TELEGARTNER  J01040A0602

J01040A0602概述


    产品简介

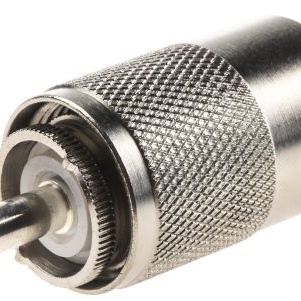

    产品名称:UHF Straight Plug Connector (J01040A0602)
    UHF Straight Plug是一款经济实惠且低频的连接器,具有螺纹耦合设计,适用于频率不超过200MHz的应用场景。其主要功能是提供可靠且稳定的射频信号传输,能够适配直径最大为11mm(0.433英寸)的柔性电缆,如RG-213/U电缆。这款连接器因其耐用性和广泛适用性,在通信设备领域得到了广泛应用,尤其是在低频通信设备中表现优异。

    技术参数


    | 技术属性 | 具体值 |

    | 连接器类型 | UHF Straight Plug |
    | 绝缘材料 | POM |
    | 电缆规格 | RG-213/U |
    | 最大频率范围 | 200 MHz |
    | 接触电阻(内导体) | ≤ 5 mΩ |
    | 接触电阻(外导体) | ≤ 5 mΩ |
    | 绝缘电阻 | ≥ 5 GΩ |
    | 电压耐受能力 | 2 kVeff/50 Hz |
    | 阻抗 | 约50 Ω |
    | 额定工作电压 | ≤ 750 Veff/50 Hz |
    | 气候类别 | IEC 60068-1 40/070/21 |
    机械特性:
    - 内导体材料:CuZn39Pb3
    - 外导体及其他金属部件:CuZn39Pb3
    - 绝缘材料:PTFE、POM、ABS、PPE(Noryl)
    - 表面处理:内导体 - Cu2Ag5;外导体及其他金属部件 - CuNi5
    标准:
    - 符合IEC 60 169-12标准

    产品特点和优势


    1. 成本效益高:UHF Straight Plug系列连接器价格低廉,非常适合预算有限的项目。
    2. 低频信号兼容性强:适用于最高频率达200MHz的低频信号传输。
    3. 坚固耐用:采用CuZn39Pb3材料制作的接触件和金属部件,确保长期使用的稳定性和可靠性。
    4. 易于安装:支持焊接和压接两种方式,方便用户根据需求选择最合适的装配方法。
    5. 环境适应性强:符合IEC 60068-1 40/070/21气候分类标准,能够在极端温度和湿度条件下工作。
    6. 多变组合可能性:可通过组合连接器和电缆夹创建更多变型,满足多样化需求。

    应用案例和使用建议


    应用案例:
    1. 广播和无线电通信设备:常用于车载天线、地面站和便携式通信设备的信号传输。
    2. 工业控制系统:用于工厂自动化系统中的传感器和执行器信号连接。
    3. 军事与航空航天:作为低频信号连接解决方案,尤其适合对成本敏感但对稳定性要求较高的场景。
    使用建议:
    1. 在选择电缆时,应确保电缆直径不超过11mm(0.433英寸),否则可能影响连接效果。
    2. 装配过程中优先考虑使用压接工具,以提高效率并减少错误率。
    3. 在高湿或多尘环境中使用时,注意定期检查连接器接口的密封性能。
    4. 若需更高频段信号传输,请考虑升级至其他类型的高频连接器。

    兼容性和支持


    兼容性:
    - 可与RG-213/U同规格电缆无缝对接,也可通过组合不同的连接器和电缆夹实现更复杂的配置。
    - 适用于多种RF电缆组件定制需求。
    厂商支持:
    Telegärtner提供全面的技术支持服务,包括安装指导、维修保养及售后咨询,确保客户获得最佳用户体验。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接器插入困难 | 检查是否正确选择了与电缆匹配的尺寸,并确认电缆末端清洁无损。 |
    | 长时间使用后接触不良 | 定期清理连接器接口,必要时更换老化部件。 |
    | 信号强度下降 | 检查连接器表面是否有氧化现象,可涂抹专用润滑剂改善。 |

    总结和推荐


    综上所述,UHF Straight Plug J01040A0602是一款性价比极高的射频连接器,特别适合于低频通信设备领域。其显著的优势在于较低的成本、广泛的适用性和可靠的性能。然而,由于其最大频率限制在200MHz以内,对于高频应用来说可能并非理想选择。
    推荐指数:★★★☆☆(3/5)
    推荐理由:对于预算有限且仅需处理低频信号的项目,该产品无疑是一个值得信赖的选择。但若需要更高的带宽或更强的信号完整性,则建议考虑更高性能的连接器型号。

J01040A0602参数

参数
安装方式 导线安装

J01040A0602厂商介绍

Telegartner公司是一家全球领先的工业自动化和过程控制解决方案提供商。公司主营产品包括传感器、执行器、控制器、分析仪器和通信设备等,广泛应用于汽车、能源、化工、食品饮料、制药、机械制造等多个领域。

Telegartner的产品分类主要包括:
1. 传感器:包括温度、压力、流量、液位等各类传感器,用于监测和控制工业过程中的关键参数。
2. 执行器:包括电动、气动、液压等类型的执行器,用于实现对阀门、风门等设备的精确控制。
3. 控制器:包括PLC、DCS、SCADA等控制系统,用于实现对工业过程的自动化控制和管理。
4. 分析仪器:包括在线和离线分析仪器,用于监测工业过程中的化学成分、物理性质等关键参数。
5. 通信设备:包括工业以太网、无线通信等设备,用于实现工业设备之间的数据传输和通信。

Telegartner的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出具有竞争力的新产品和解决方案。
2. 品质可靠:产品经过严格的质量控制和测试,确保在各种恶劣环境下的稳定运行。
3. 定制服务:根据客户需求提供定制化的解决方案,满足不同行业和应用场景的需求。
4. 全球服务:在全球设有多个分支机构和服务中心,提供快速响应和本地化服务。

J01040A0602数据手册

厂牌 PDF简要描述 下载
TELEGARTNER TELEGARTNER J01040A0602 J01040A0602数据手册

J01040A0602封装设计

查看详情并下载
Symbol
Footprint
3D Model
