J00026A4113

产品分类: 其他工具
厂牌: TELEGARTNER
产品描述: Telegartner RJ45接口 MFP8系列, 公插RJ45 连接器, 电缆安装型, 4P4C路, Cat6a
供应商型号: 8787433
供应商: 海外现货
标准整包数: 1
TELEGARTNER 其他工具 J00026A4113

J00026A4113概述

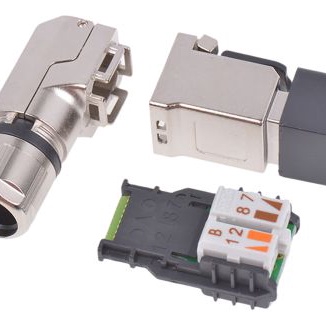

    # 电子元器件产品技术手册:MFP8-4x90 Cat.6A

    产品简介


    MFP8-4x90 Cat.6A 是一种适用于以太网通信的高性能连接器,符合国际标准 TIA/EIA 568-C.2 和 ISO/IEC 11801。它主要应用于各类高速数据传输网络系统,如数据中心、企业级局域网(LAN)及电信基础设施等领域。通过使用先进的镀镍锌合金材料,这种连接器能够提供卓越的机械强度和电气性能。

    技术参数


    连接器规范
    - IEC 60603-7-51
    机械特性
    - 插拔力 < 30N
    - 使用寿命 > 750 次
    - 线缆拔出力 ≥ 50N
    材料
    - 插头外壳:锌合金压铸件,镀镍
    - 接触壳体:聚碳酸酯,UL94 V0 透明绿色
    - 导线预分隔:聚碳酸酯,UL94 V0 灰色
    - 张力释放:聚碳酸酯,UL94 V0 黑色
    - 锁定机构,防尘盖:聚对苯二甲酸丁二醇酯 (PBT),UL94 V0 黑色
    - 屏蔽金属板:弹簧钢
    - 印刷电路板 (PCB):玻璃纤维增强塑料 (FR4),UL94 V0
    电线连接
    - 固态铜导线直径:0.41 - 0.51 mm (AWG26 - AWG24/1)
    - 绞合铜导线直径:0.46 - 0.61 mm (AWG27 - AWG24/7)
    - 可重复接线次数:≤ 4 次
    电气特性
    - 接触电阻:≤ 20 mΩ
    - 绝缘电阻:≥ 500 MΩ
    - 电压耐受性:接触-接触 ≥ 1000 V DC;接触-屏蔽 ≥ 1500 V DC
    - 在 50°C 下电流承载能力:1 A
    - 支持 PoE+ (IEEE 802.3at)
    传输性能
    - 符合 10 Gigabit Ethernet (IEEE 802.3an)
    - 类别 6A (ISO/IEC 11801; DIN EN 50173-1)
    - 等级 EA (ISO/IEC 11801; DIN EN 50173-1)
    - 类别 6A (ANSI/TIA/EIA-568-C.2)
    环境要求
    - 防尘等级:IP2X
    - 防水等级:IPX0
    - 工作温度范围:-40°C 至 +85°C

    产品特点和优势


    1. 高可靠性:具备出色的插拔力和拔出力,使用寿命超过 750 次。
    2. 兼容性强:遵循多种国际标准,确保广泛的适用性和互操作性。
    3. 优秀的传输性能:支持高达 10 Gigabit Ethernet,满足现代数据中心和企业网络需求。
    4. 环境适应性:能够承受极端温度和高湿度环境,确保长期稳定运行。
    5. 易用性:简单直观的设计便于安装和维护。

    应用案例和使用建议


    应用案例
    - 数据中心:用于机柜之间的高速互联。
    - 企业级 LAN:支持内部网络的数据传输。
    - 电信基础设施:实现电信服务提供商间的高效数据传输。
    使用建议
    - 在安装前仔细阅读装配指南,并确保所有工具齐全。
    - 定期检查和清洁连接器,确保接触良好。
    - 保持周围环境的温度和湿度在推荐范围内,避免过热或冷凝。

    兼容性和支持


    MFP8-4x90 Cat.6A 与其他同类 Cat.6A 标准产品兼容,可以轻松集成到现有的网络架构中。此外,Telegärtner 公司提供了详细的技术支持和维护服务,确保客户在使用过程中获得全面的支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔困难 | 检查是否有灰尘或异物进入接口,并使用清洁工具进行清理。 |
    | 连接信号弱 | 检查导线是否正确安装,并重新测试以确认连接质量。 |
    | 温度过高 | 确保设备周围通风良好,并避免直接阳光照射或靠近热源。 |

    总结和推荐


    MFP8-4x90 Cat.6A 连接器是一款性能卓越、稳定性强的产品,适用于需要高速数据传输和严格环境适应性的场合。其广泛的标准兼容性和强大的技术支持使其在市场上具有很强的竞争力。总体而言,我们强烈推荐这一产品给需要高品质数据连接解决方案的应用场景。

J00026A4113参数

参数
长*宽*高 45.7mm(长度)*13.9mm(宽度)
安装方式 导线安装

J00026A4113厂商介绍

Telegartner公司是一家全球领先的工业自动化和过程控制解决方案提供商。公司主营产品包括传感器、执行器、控制器、分析仪器和通信设备等,广泛应用于汽车、能源、化工、食品饮料、制药、机械制造等多个领域。

Telegartner的产品分类主要包括:
1. 传感器:包括温度、压力、流量、液位等各类传感器,用于监测和控制工业过程中的关键参数。
2. 执行器:包括电动、气动、液压等类型的执行器,用于实现对阀门、风门等设备的精确控制。
3. 控制器:包括PLC、DCS、SCADA等控制系统,用于实现对工业过程的自动化控制和管理。
4. 分析仪器:包括在线和离线分析仪器,用于监测工业过程中的化学成分、物理性质等关键参数。
5. 通信设备:包括工业以太网、无线通信等设备,用于实现工业设备之间的数据传输和通信。

Telegartner的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出具有竞争力的新产品和解决方案。
2. 品质可靠:产品经过严格的质量控制和测试,确保在各种恶劣环境下的稳定运行。
3. 定制服务:根据客户需求提供定制化的解决方案,满足不同行业和应用场景的需求。
4. 全球服务:在全球设有多个分支机构和服务中心,提供快速响应和本地化服务。

J00026A4113数据手册

厂牌 PDF简要描述 下载
TELEGARTNER 其他工具 TELEGARTNER J00026A4113 J00026A4113数据手册
