J01002A0054

产品分类:
厂牌: TELEGARTNER
产品描述: Telegartner BNC连接器公头 同轴连接器, 电缆安装, 75Ω阻抗, 压接端接, 用于1.6/7.3线
供应商型号: N-J01002A0054
供应商: 云汉优选
标准整包数: 1
TELEGARTNER  J01002A0054

J01002A0054概述


    产品简介

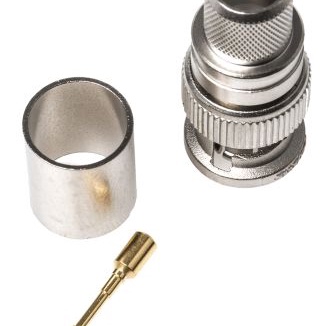

    BNC直插式插头是一款广泛应用于HDTV信号传输的专业级同轴连接器。它采用压接工艺,适用于G48(1.6/7.3)电缆类型。这款BNC插头拥有75欧姆的阻抗,在HDTV应用中具有卓越的信号传输能力,尤其适合需要高信噪比和低失真的专业环境。

    技术参数


    - 阻抗: 75欧姆
    - 电缆类型: G48 (1.6/7.3)
    - 额定功率: 500 Veff/50 Hz
    - 频率范围: 高达4GHz
    - 接触电阻:
    - 内导体初始值 ≤ 0.9 mΩ
    - 外导体 ≤ 0.2 mΩ
    - 绝缘电阻: ≥ 5 GΩ
    - 电压耐受: 1.5 kVeff/50 Hz
    - 回波损耗: ≥ 20 dB/3 GHz (直式型号)
    - 驻波比 (VSWR): ≤ 1.25 / 1 GHz (50欧姆类型)
    - 密封等级: IP54 (插头与插座之间)

    产品特点和优势


    BNC直插式插头的主要优势在于其优异的电气性能和耐用性。该产品通过了严格的IP54密封标准,确保在恶劣环境下也能保持良好的信号传输性能。此外,它的使用寿命可达500次以上插拔循环,使得它成为一种非常可靠的选择。特别适合于广播电视、安防监控及视频传输等专业领域。

    应用案例和使用建议


    应用案例:
    - 广播电视信号传输
    - 安防监控系统中的高清视频传输
    - 数据中心内的高速信号传输
    使用建议:
    - 在安装过程中要确保正确的压接工艺以保证信号完整性。
    - 确保连接器周围环境干燥,避免灰尘和湿气影响性能。
    - 对于高频应用场合,建议选用PTFE绝缘材料的版本,以获得更好的电气性能。

    兼容性和支持


    该产品兼容各种常见的BNC插座类型,并且可以与多种类型的G48电缆配套使用。制造商Telegärtner提供了详尽的技术文档和用户指南,确保用户能够正确安装和使用该产品。此外,他们还提供全面的技术支持服务,帮助用户解决使用过程中可能遇到的问题。

    常见问题与解决方案


    问题1: 连接器出现接触不良的情况。
    解决方案: 检查是否正确进行了压接工艺,并确认所有接点没有松动。
    问题2: 信号传输质量下降。
    解决方案: 检查电缆是否有损坏,或者更换为PTFE绝缘材料的版本以提升性能。
    问题3: 插头在频繁插拔后性能下降。
    解决方案: 更换为新的BNC插头,并确保每次插拔操作都符合规范。

    总结和推荐


    BNC直插式插头凭借其卓越的电气特性和可靠性,在广播电视、安防监控等领域表现出色。特别是在要求高性能和稳定性的环境中,它的表现尤为出色。因此,强烈推荐此款产品用于需要高质量信号传输的应用场景。

J01002A0054参数

参数
安装方式 导线安装

J01002A0054厂商介绍

Telegartner公司是一家全球领先的工业自动化和过程控制解决方案提供商。公司主营产品包括传感器、执行器、控制器、分析仪器和通信设备等,广泛应用于汽车、能源、化工、食品饮料、制药、机械制造等多个领域。

Telegartner的产品分类主要包括:
1. 传感器:包括温度、压力、流量、液位等各类传感器,用于监测和控制工业过程中的关键参数。
2. 执行器:包括电动、气动、液压等类型的执行器,用于实现对阀门、风门等设备的精确控制。
3. 控制器:包括PLC、DCS、SCADA等控制系统,用于实现对工业过程的自动化控制和管理。
4. 分析仪器:包括在线和离线分析仪器,用于监测工业过程中的化学成分、物理性质等关键参数。
5. 通信设备:包括工业以太网、无线通信等设备,用于实现工业设备之间的数据传输和通信。

Telegartner的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出具有竞争力的新产品和解决方案。
2. 品质可靠:产品经过严格的质量控制和测试,确保在各种恶劣环境下的稳定运行。
3. 定制服务:根据客户需求提供定制化的解决方案,满足不同行业和应用场景的需求。
4. 全球服务:在全球设有多个分支机构和服务中心,提供快速响应和本地化服务。

J01002A0054数据手册

厂牌 PDF简要描述 下载
TELEGARTNER TELEGARTNER J01002A0054 J01002A0054数据手册

J01002A0054封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ $ 6.8582 ¥ 58.2947
库存: 37
起订量: 20 增量: 1
交货地:
最小起订量为:20
合计: ¥ 1165.89
