J01001C0043

产品分类:
厂牌: TELEGARTNER

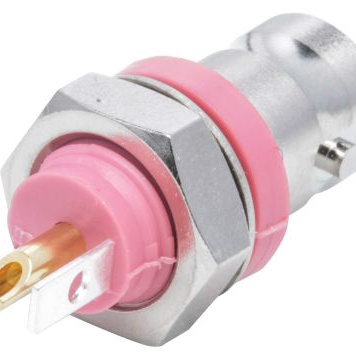

产品描述: Telegartner BNC连接器母头 同轴连接器, 面板安装, 50Ω阻抗, 焊接端接
供应商型号: 1938366
供应商: 欧时
标准整包数: 1
TELEGARTNER  J01001C0043

J01001C0043概述

    BNC 系列电子元器件产品技术手册

    1. 产品简介


    BNC(British Naval Connector)系列是目前最常用的同轴连接器之一,可用于高达4 GHz的频率。这种连接器的特点是通过插拔式锁定机构实现快速连接。BNC系列提供了两种阻抗选项:50欧姆和75欧姆,适用于多种电缆类型,如柔性、半刚性和半固态电缆。此外,该系列还提供适用于印刷电路板安装的连接器,可通过焊接或压入方式安装。BNC连接器广泛应用于信号传输、数据通信和视频传输等领域。

    2. 技术参数


    根据技术手册,BNC系列的具体技术参数如下:
    - 耐用性:插拔寿命≥500次。
    - 机械特性:
    - 内导体材料:CuBe2;CuPb1.15Ni1(C97)
    - 外导体材料:CuZn39Pb3
    - 其他金属零件材料:CuZn39Pb3
    - 绝缘体材料:PTFE;PE
    - 密封圈材料:硅胶
    - 表面处理:
    - 内导体表面:Cu1Ni2Au0.8
    - 外导体表面:Cu2Ni5
    - 其他金属部件表面:Cu2Ni5
    - 气候特性:
    - 根据IEC 68-1标准
    - PTFE绝缘类型:40/155/21
    - PE绝缘类型:40/75/21
    - 电气特性:
    - 内导体接触电阻:≤20 mΩ
    - 外导体接触电阻:≤5 mΩ
    - 绝缘电阻:≥5 GΩ
    - 电压强度:1.5 kVeff /50 Hz
    - 阻抗:50 Ω /75 Ω
    - 回波损耗:直型≥20 dB/3 GHz(50 Ω类型),弯型≥17.7 dB/3 GHz(50 Ω类型)
    - 工作电压:≤500 Veff /50 Hz
    - 频率范围:高达4 GHz

    3. 产品特点和优势


    BNC系列连接器的主要特点和优势包括:
    - 高可靠性:通过插拔式锁定机制确保稳定的连接,耐久性强。
    - 多种安装方式:适用于不同类型的电缆和印刷电路板,灵活多变。
    - 广泛的适用性:满足各种应用需求,从信号传输到视频传输,应用场景多样。
    - 高标准质量:通过严格的测试和认证,符合IEC 60 169-8标准,性能可靠。

    4. 应用案例和使用建议


    - 应用案例:在工业控制系统中用于传感器和执行器之间的信号传输;在医疗成像系统中用于高清视频信号传输。
    - 使用建议:选择合适的电缆类型以保证最佳传输效果;确保连接器正确安装以避免信号衰减;定期检查连接器以确保良好的接触状态。

    5. 兼容性和支持


    - 兼容性:BNC连接器与市场上常见的50欧姆和75欧姆同轴电缆相兼容,可与各种电缆连接器配对使用。
    - 支持:Telegärtner提供详尽的技术文档和支持服务,如有任何问题可随时咨询工程师。

    6. 常见问题与解决方案


    - 问题:连接器无法插入
    - 解决方案:检查连接器是否清洁无异物,确保插入方向正确。
    - 问题:信号传输不稳定
    - 解决方案:检查电缆类型是否匹配,重新安装连接器,确保良好的接触。

    7. 总结和推荐


    BNC系列连接器凭借其卓越的可靠性和广泛的适用性,在各类信号传输应用中表现出色。如果您需要一种高效、稳定的连接解决方案,BNC系列无疑是最佳选择。无论是工业控制还是医疗影像,BNC连接器都能为您的项目提供可靠的支持。因此,我们强烈推荐您选用BNC系列连接器。

J01001C0043参数

参数
安装方式 面板安装
