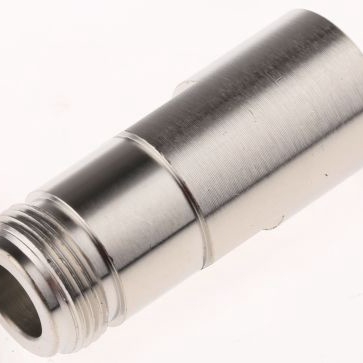

J01021H1076

产品分类:
厂牌: TELEGARTNER
产品描述: Telegartner N型连接器母头 同轴连接器, 电缆安装, 50Ω阻抗, 钳制端接, 用于RG213/U, RG214/U, RG393/U线
供应商型号: 1122123
供应商: 欧时
标准整包数: 1
TELEGARTNER  J01021H1076

J01021H1076概述

    Telegärtner N 系列同轴连接器技术手册

    1. 产品简介


    Telegärtner 的 N 系列同轴连接器是一种中型尺寸的精密连接器,适用于各种信号和数据传输应用。该系列连接器采用螺纹耦合方式,可在某些应用中支持高达 11 GHz 的频率,阻抗为 50 Ω。N 系列广泛应用于需要振动抵抗和环境防护的应用场合,如无线电通信、广播电视、卫星通信等领域。这些连接器可支持柔性、半刚性和刚性电缆类型,并提供多种安装方式(如直插式、角度式、面板安装等)。

    2. 技术参数


    - 阻抗:50 Ω
    - 工作电压:≤ 1 kVeff/50 Hz
    - 频率范围:最高可达 11 GHz
    - 回波损耗:直式 ≥ 30.5 dB/1 GHz,角度式 ≥ 30.5 dB/1 GHz
    - 接触电阻:内导体 ≤ 1.5 mΩ,外导体 ≤ 1.0 mΩ
    - 绝缘电阻:≥ 5 GΩ
    - 电压耐受能力:2.5 kVeff/50 Hz
    - 耐用性:≥ 500 次插拔
    - 防尘防水等级:IP 68
    - 材料:内导体(Cu2Ag5),外导体(CuSnZn3 或 Ag2CuSnZn0.5),绝缘体(PTFE 或 PP),密封圈(硅胶或 NBR)

    3. 产品特点和优势


    - 高性能:通过特殊设计技术,实现优异的回波损耗和互调失真水平。
    - 振动抵抗:适合于振动环境中使用。
    - 防水防尘:符合 IP 68 防护标准,适用于户外环境。
    - 多种安装方式:提供直插式、角度式、面板安装等多种形式,方便不同应用需求。
    - 兼容性好:适用于多种电缆类型(柔性、半刚性、刚性)和多种电缆组。

    4. 应用案例和使用建议


    - 应用案例:N 系列连接器广泛用于无线通信基站、广播系统、卫星地面站等需要高可靠性的信号传输应用。
    - 使用建议:
    - 户外安装:选择防水型(IP 67 或 IP 68)的型号以确保良好的防水性能。
    - 高频应用:确保所选型号能够满足 11 GHz 的频率要求。
    - 振动环境:推荐使用带有额外防震措施的设计。

    5. 兼容性和支持


    - 兼容性:N 系列连接器可与其他常见的 N 系列连接器兼容。
    - 支持:Telegärtner 提供全面的技术支持和售后服务,包括安装指导、故障排除等。

    6. 常见问题与解决方案


    - 问题 1:连接器无法正常插入。
    - 解决方案:检查连接器和插座是否干净无异物,确认插入方向正确。
    - 问题 2:连接器接触不良。
    - 解决方案:检查电缆是否正确安装,重新进行压接或焊接操作。
    - 问题 3:连接器寿命较短。
    - 解决方案:尽量避免频繁插拔,使用时保持操作力度适中。

    7. 总结和推荐


    总体而言,Telegärtner 的 N 系列同轴连接器具有卓越的性能和广泛的适用性,特别适合需要高可靠性、良好防护能力和高频传输的应用场景。无论是新建项目还是现有系统的升级,N 系列连接器都是一个理想的选择。强烈推荐给需要高性能同轴连接器的客户。

J01021H1076参数

参数
安装方式 导线安装

J01021H1076厂商介绍

Telegartner公司是一家全球领先的工业自动化和过程控制解决方案提供商。公司主营产品包括传感器、执行器、控制器、分析仪器和通信设备等,广泛应用于汽车、能源、化工、食品饮料、制药、机械制造等多个领域。

Telegartner的产品分类主要包括:
1. 传感器:包括温度、压力、流量、液位等各类传感器,用于监测和控制工业过程中的关键参数。
2. 执行器:包括电动、气动、液压等类型的执行器,用于实现对阀门、风门等设备的精确控制。
3. 控制器:包括PLC、DCS、SCADA等控制系统,用于实现对工业过程的自动化控制和管理。
4. 分析仪器:包括在线和离线分析仪器,用于监测工业过程中的化学成分、物理性质等关键参数。
5. 通信设备:包括工业以太网、无线通信等设备,用于实现工业设备之间的数据传输和通信。

Telegartner的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出具有竞争力的新产品和解决方案。
2. 品质可靠:产品经过严格的质量控制和测试,确保在各种恶劣环境下的稳定运行。
3. 定制服务:根据客户需求提供定制化的解决方案,满足不同行业和应用场景的需求。
4. 全球服务:在全球设有多个分支机构和服务中心,提供快速响应和本地化服务。

J01021H1076数据手册

厂牌 PDF简要描述 下载
TELEGARTNER TELEGARTNER J01021H1076 J01021H1076数据手册

J01021H1076封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 19.7987 ¥ 167.2988
15+ $ 19.3873 ¥ 163.8224
50+ $ 18.6159 ¥ 157.3043
100+ $ 18.2174 ¥ 153.9366
250+ $ 17.8188 ¥ 150.5689
库存: 19
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 167.29
