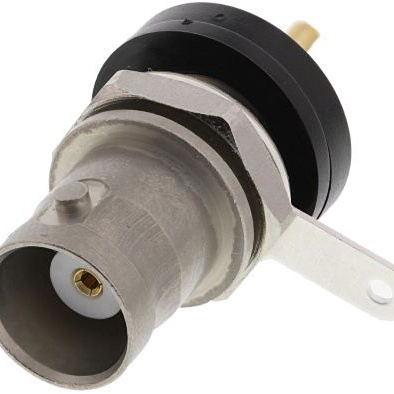

J01001B1222

产品分类:
厂牌: TELEGARTNER
产品描述: Telegartner BNC连接器母头 同轴连接器, 面板安装, 50Ω阻抗, 焊接端接
供应商型号: 1122375
供应商: 欧时
标准整包数: 1
TELEGARTNER  J01001B1222

J01001B1222概述


    产品简介


    BNC Bulkhead Socket (50 Ω绝缘带白色绝缘垫圈)
    BNC系列连接器是目前最常用的同轴连接器之一。通过其卡口式耦合机制,这种连接器可以支持高达4GHz的频率。该系列提供50 Ω和75 Ω两种阻抗选项。根据电缆类型的不同,BNC连接器可以用于柔性、可成型和半刚性电缆。此外,BNC连接器可以通过通孔焊接或通孔压接技术安装到印刷电路板上,同时也有压接和夹紧电缆端接工艺可供选择。BNC连接器广泛应用于信号、数据和视频传输领域。

    技术参数


    - 阻抗:50 Ω(也可以提供75 Ω版本)
    - 接口类型:带白色绝缘垫圈
    - 安装尺寸:Z03
    - 耐久性:≥ 500次插拔
    - 材料:
    - 弹簧接触件:CuBe2;CuPb1.15Ni1
    - 外导体:CuZn39Pb3
    - 其他金属部件:CuZn39Pb3
    - 绝缘体:PTFE;PE
    - 密封圈:硅胶
    - 内导体镀层:Cu1Ni2Au0.8
    - 外导体镀层:Cu2Ni5(镍);Ag2CuSnZn0.5(Optargen)
    - 其他金属部件镀层:Cu2Ni5
    - 气候分类(依据IEC 60068-1):
    - 使用PTFE绝缘体的型号:40/155/21
    - 使用PE绝缘体的型号:40/75/21
    - 电气特性:
    - 内导体接触电阻:≤ 20 mΩ
    - 外导体接触电阻:≤ 5 mΩ
    - 绝缘电阻:≥ 5 GΩ
    - 耐电压:1.5 kVeff/50 Hz
    - 工作电压:≤ 500 Veff/50 Hz
    - 频率范围:最高可达4 GHz
    - 回波损耗:直型 ≥ 20 dB/3 GHz(50 Ω型号);角型 ≥ 17.7 dB/3 GHz(50 Ω型号)

    产品特点和优势


    BNC Bulkhead Socket具有以下几个显著特点和优势:
    - 可靠性高:具备高达500次的插拔耐久性,确保长期稳定可靠的工作。
    - 广泛的应用领域:适用于各种信号、数据和视频传输场合,如通信、雷达、医疗仪器等。
    - 高性能绝缘材料:采用PTFE和PE作为绝缘材料,具有优良的耐温、耐化学腐蚀和耐老化性能。
    - 良好的电磁兼容性:阻抗匹配良好,保证信号传输的质量。
    - 多样的安装方式:可通过通孔焊接或压接技术进行安装,适应不同的应用需求。

    应用案例和使用建议


    BNC Bulkhead Socket因其卓越的性能而广泛应用于多种场景。例如,在雷达系统中,它常用于信号传输以确保高频信号的稳定性。在医疗设备中,它用于图像和视频数据的传输,确保高清晰度和实时性。
    使用建议:
    - 在安装过程中,请确保使用正确的工具和方法,避免对连接器造成损伤。
    - 定期检查连接器的状态,特别是在高温、高湿或腐蚀性环境中使用时,需更加频繁地进行检查。
    - 针对不同类型的电缆,选择适合的端接工艺(压接或夹紧),以确保最佳的信号传输效果。

    兼容性和支持


    - 兼容性:BNC Bulkhead Socket可与各种标准BNC插头配合使用,满足不同应用场景的需求。
    - 技术支持:如在应用过程中遇到问题,建议咨询制造商的技术支持团队。他们将提供详细的指导和帮助。

    常见问题与解决方案


    - 问题一:如何正确安装BNC连接器?
    - 解决方案:请参照制造商提供的安装指南进行操作。确保正确选择合适的工具和安装步骤,避免过紧或过松的安装导致信号传输质量下降。

    - 问题二:连接器出现接触不良的情况怎么办?
    - 解决方案:检查连接器是否有明显的物理损伤或污染。如果是接触面的问题,可以尝试重新清洁并重新插入,以恢复正常的接触状态。

    - 问题三:如何判断连接器是否已损坏?
    - 解决方案:可以使用万用表检测接触电阻和绝缘电阻,或者通过专用测试设备进行测试。如果发现指标异常,可能需要更换新的连接器。

    总结和推荐


    BNC Bulkhead Socket是一款高效可靠的同轴连接器,适用于多种应用场景。其高可靠性、良好的电气特性和优异的环境适应性使其在市场上具有较强的竞争力。对于需要稳定信号传输的应用场景,推荐使用BNC Bulkhead Socket,以确保系统的可靠性和性能。
    总之,BNC Bulkhead Socket凭借其出色的性能和广泛的适用范围,是各类信号传输应用的理想选择。如果您正在寻找一款高性能、高可靠性的同轴连接器,强烈推荐您考虑BNC Bulkhead Socket。

J01001B1222参数

参数
安装方式 面板安装
