J01001A1222

产品分类:
厂牌: TELEGARTNER

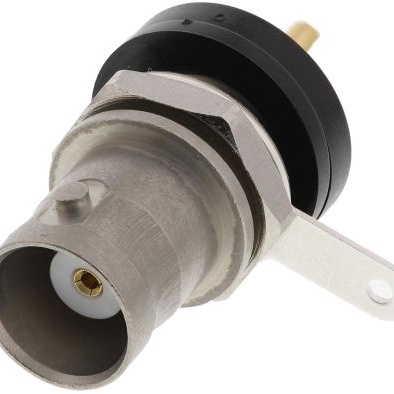

产品描述: Telegartner BNC连接器母头 同轴连接器, 面板安装, 50Ω阻抗, 焊接端接
供应商型号: 1122369
供应商: 海外现货
标准整包数: 1
TELEGARTNER  J01001A1222

J01001A1222概述


    产品简介


    BNC(Bayonet Neill-Concelman)连接器是应用最广泛的同轴电缆连接器之一,能够在高达4GHz的频率下工作。BNC系列连接器提供了50欧姆和75欧姆两种阻抗版本,适用于多种应用,如信号传输、数据传输和视频传输。这些连接器通过旋转卡口锁定机制实现快速连接和断开,并且具有良好的耐久性和可靠性。

    技术参数


    - 耐用性(插拔次数):≥ 500次
    - 工作电压:≤ 500 Veff / 50 Hz
    - 频率范围:高达4 GHz
    - 接触电阻:
    - 内导体:≤ 20 mΩ
    - 外导体:≤ 5 mΩ
    - 绝缘电阻:≥ 5 GΩ
    - 电压耐受性:1.5 kVeff / 50 Hz
    - 阻抗:50 Ω 或 75 Ω
    - 回波损耗(直型):≥ 20 dB / 3 GHz (50 Ω 型号)
    - 回波损耗(角度型):≥ 17.7 dB / 3 GHz (50 Ω 型号)

    产品特点和优势


    1. 广泛的应用范围:BNC连接器适用于多种应用场景,包括工业控制、医疗设备、航空航天等领域。
    2. 高效可靠的连接方式:旋转卡口锁定机制使得安装和拆卸都非常方便快捷,且具备出色的稳定性和可靠性。
    3. 高频率性能:最高可达4GHz的工作频率使其能够应用于高速数据传输场合。
    4. 多样化的型号选择:提供多种不同的连接器类型(直型、角度型、面板安装型等),以满足不同应用需求。
    5. 优良的电气性能:极低的接触电阻和优秀的回波损耗性能保证了信号传输的稳定性。

    应用案例和使用建议


    应用案例
    - 电信基础设施:BNC连接器常用于通信设备之间的连接,如路由器、交换机和光纤收发器。
    - 监控系统:在闭路电视系统(CCTV)中,BNC连接器被广泛应用于摄像头和录像设备的连接。
    - 工业自动化:在工厂自动化控制系统中,BNC连接器可以用于连接传感器和执行器。
    使用建议
    - 在高频应用场合,选择具有更优回波损耗性能的型号,以减少信号反射和干扰。
    - 确保连接器与电缆的匹配度,例如50欧姆或75欧姆,以保证信号传输质量。
    - 定期检查连接器的状态,确保没有磨损或损坏,避免信号传输质量问题。

    兼容性和支持


    BNC连接器与其他标准接口具有良好的兼容性,适用于多种电缆类型,如RG-58、RG-59等。此外,Telegärtner公司还提供了详尽的技术支持和售后服务,确保客户在使用过程中得到充分的支持。

    常见问题与解决方案


    1. 信号质量不佳:
    - 检查连接器是否安装正确,确保无松动。
    - 确认连接器型号是否与电缆匹配。
    - 检查电缆是否老化或破损,如有必要更换新的电缆。
    2. 接触不良:
    - 清理连接器的金属接触面,去除氧化物或其他杂质。
    - 重新安装连接器,确保锁定机制完全到位。
    3. 插入困难:
    - 检查连接器是否受到外力挤压变形。
    - 确认插入方向正确,旋转卡口应朝向正确的方向。

    总结和推荐


    BNC连接器凭借其广泛的应用范围、高效可靠的连接方式和优良的电气性能,在多个领域得到了广泛应用。其耐用性和多功能性使其在市场上具有较强的竞争力。因此,无论是对于需要高频信号传输的应用,还是普通的信号传输场合,BNC连接器都是一个非常值得推荐的选择。同时,厂商提供的技术支持和售后服务也为其增添了更多的价值。

J01001A1222参数

参数
安装方式 面板安装
应用等级 工业级

J01001A1222厂商介绍

Telegartner公司是一家全球领先的工业自动化和过程控制解决方案提供商。公司主营产品包括传感器、执行器、控制器、分析仪器和通信设备等,广泛应用于汽车、能源、化工、食品饮料、制药、机械制造等多个领域。

Telegartner的产品分类主要包括:
1. 传感器:包括温度、压力、流量、液位等各类传感器,用于监测和控制工业过程中的关键参数。
2. 执行器:包括电动、气动、液压等类型的执行器,用于实现对阀门、风门等设备的精确控制。
3. 控制器:包括PLC、DCS、SCADA等控制系统,用于实现对工业过程的自动化控制和管理。
4. 分析仪器:包括在线和离线分析仪器,用于监测工业过程中的化学成分、物理性质等关键参数。
5. 通信设备:包括工业以太网、无线通信等设备,用于实现工业设备之间的数据传输和通信。

Telegartner的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出具有竞争力的新产品和解决方案。
2. 品质可靠:产品经过严格的质量控制和测试,确保在各种恶劣环境下的稳定运行。
3. 定制服务:根据客户需求提供定制化的解决方案,满足不同行业和应用场景的需求。
4. 全球服务:在全球设有多个分支机构和服务中心,提供快速响应和本地化服务。

J01001A1222数据手册

厂牌 PDF简要描述 下载
TELEGARTNER TELEGARTNER J01001A1222 J01001A1222数据手册

J01001A1222封装设计

查看详情并下载
Symbol
Footprint
3D Model
