9001978

产品分类:
厂牌: AVX
产品描述:
供应商型号: REB-WIREAC3300
供应商: 海外现货
标准整包数: 5000

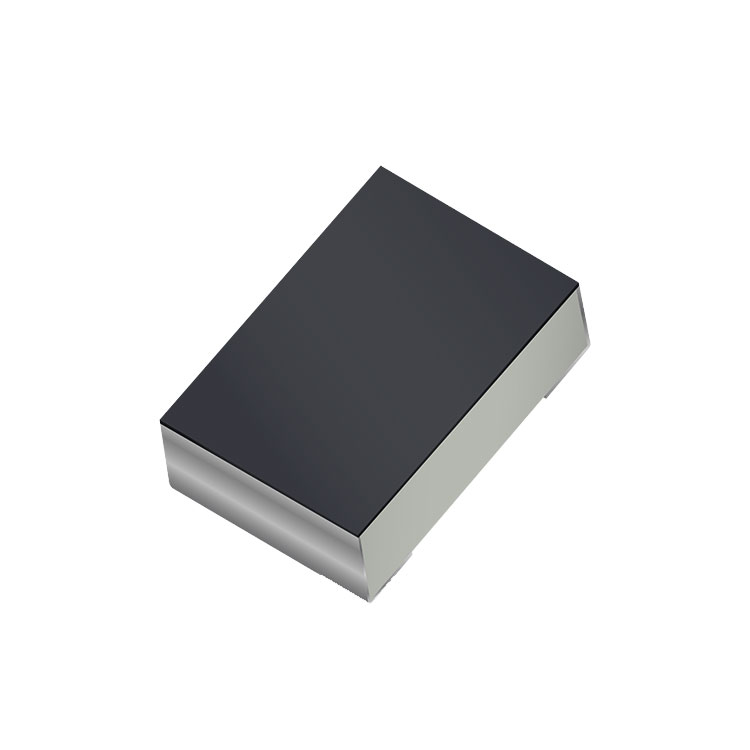

AVX  9001978

9001978概述

    KYOCERA AVX Wi-Fi Dual Band/BT/UWB Chip Antenna — 9001978

    产品简介


    KYOCERA AVX推出的9001978型号是一款高性能芯片天线,适用于Wi-Fi、蓝牙(BT)和超宽带(UWB)通信应用。这款天线具有多种工作频率,包括2.4GHz至5.85GHz(Wi-Fi双频段)和6.0GHz至8.5GHz(UWB)。凭借其紧凑的设计和卓越的性能,该天线非常适合嵌入式设计,广泛应用于智能手机、路由器、物联网设备、车载系统和医疗设备等领域。

    技术参数


    - 型号:9001978
    - 尺寸:1.00 x 0.55 x 0.40 mm(长×宽×高)
    - 安装方式:表面贴装(SMT 0402)
    - 重量:< 0.001 克
    - 封装形式:盘带式(Tape & Reel),每盘5000个
    - 频率范围:
    - Wi-Fi双频段:2.400 – 2.485 MHz 和 5.150 – 5.850 MHz
    - BT:2.400 – 2.485 MHz
    - UWB:6.000 – 8.500 MHz
    - 峰值增益:3.0 dBi(Wi-Fi双频段)和5.7 dBi(UWB)
    - 平均效率:65%(Wi-Fi双频段)和80%(UWB)
    - 电压驻波比(VSWR):最大为2.1:1(Wi-Fi双频段)和2.6:1(UWB)
    - 馈电端口阻抗:50 欧姆(非平衡)
    - 功率处理能力:0.5 瓦(连续波)
    - 工作温度范围:-55 °C 至 +125 °C
    - 存储温度和湿度条件:15 °C 至 +35 °C / ≤ 65%

    产品特点和优势


    1. 高灵活性的设计:采用独特的外形尺寸,能够适应更先进的工业设计要求,不会影响产品的性能。
    2. 快速上市时间:通过优化天线尺寸、性能和辐射特性,更容易满足客户和监管标准。
    3. 环境合规性:符合RoHS最新要求,有助于降低对环境的影响。
    4. 广泛的应用领域:适用于各种通信设备和物联网应用,如手机、路由器、可穿戴设备、车载系统等。
    5. 强大的耐用性:经过多种可靠性测试,能够在恶劣环境下保持良好的性能和稳定性。

    应用案例和使用建议


    - 嵌入式设计:9001978天线非常适合用于嵌入式设计,如智能手机和平板电脑。
    - 无线通讯:它能支持Wi-Fi、蓝牙、Zigbee、WLAN、UWB等多种无线通信标准,因此适用于各种无线通信设备。
    - 医疗设备:FDA Class I等级认证使其适合用于医疗设备领域,如患者监测和跟踪系统。
    使用建议:
    - 在焊接过程中,请参考推荐的回流焊工艺曲线,以确保最佳的焊接效果。
    - 针对不同频段,可以根据需要调整匹配网络参数,以实现最佳性能。
    - 为了优化信号质量,在布局时应注意保持一定的接地面积和馈电线路的距离。

    兼容性和支持


    - 兼容性:9001978型号天线能够与不同品牌和型号的电子设备进行兼容,特别是那些支持Wi-Fi、蓝牙和UWB协议的产品。
    - 支持服务:KYOCERA AVX提供全方位的支持服务,包括定制设计优化、集成与测试支持。如有任何疑问或需要技术支持,可以直接联系其客户服务团队。

    常见问题与解决方案


    - Q:如何判断天线是否正确安装?
    - A:可以通过测量天线的阻抗来确认。如果阻抗与标准值吻合,则说明天线安装正确。
    - Q:如何优化天线性能?
    - A:可以通过调整匹配网络参数和改善PCB布局来提高天线的效率和增益。
    - Q:天线出现故障怎么办?
    - A:首先检查焊接质量和馈电线路连接情况,确认无误后可以联系KYOCERA AVX的客户服务团队寻求进一步帮助。

    总结和推荐


    总的来说,KYOCERA AVX 9001978型号天线是一款集高效能、灵活性和广泛应用于一身的产品。它的优越性能、广泛的适用范围以及出色的环境适应能力,使其成为众多设计项目中不可或缺的关键组件。因此,强烈推荐使用这一产品,特别是在需要支持多种无线通信标准的场合下。如果有更多具体需求或者特殊定制的要求,也可以联系KYOCERA AVX的客服团队获取专业的技术支持和服务。

9001978参数

参数 值
包装方式 卷带装

9001978厂商介绍

AVX现以KYOCERA AVX品牌开展业务,是一家电子元件制造与供应企业,提供被动元件以及传感、控制、连接器和天线解决方案。公司在多个国家设有研发及制造设施,通过全球销售与服务网络支持客户的元件应用和系统设计需求。

在云汉芯城,用户可通过完整 MPN、产品类别或 BOM 查询 AVX 相关型号,如 TAJB226K016RNJ、SMAJ15CA、TAJB106K025RNJ、SMBJ6.5CA 等,并进一步核对 datasheet、库存、MOQ/SPQ、交期、合规文件需求和可替代型号信息。

【采购提示】型号规格请以 datasheet 为准;库存、价格、MOQ/SPQ 和交期请以实时查询、RFQ 回复或销售确认为准。

9001978数据手册

厂牌 PDF简要描述 下载
AVX AVX 9001978 9001978数据手册

9001978封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.506 ¥ 4.4376
库存: 5000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 22188
直接购买
加入购物车
