9001978-03

产品分类:
厂牌: AVX
产品描述:
供应商型号: REB-WIREAC3280
供应商: 海外现货
标准整包数: 20
AVX  9001978-03

9001978-03概述


    产品简介

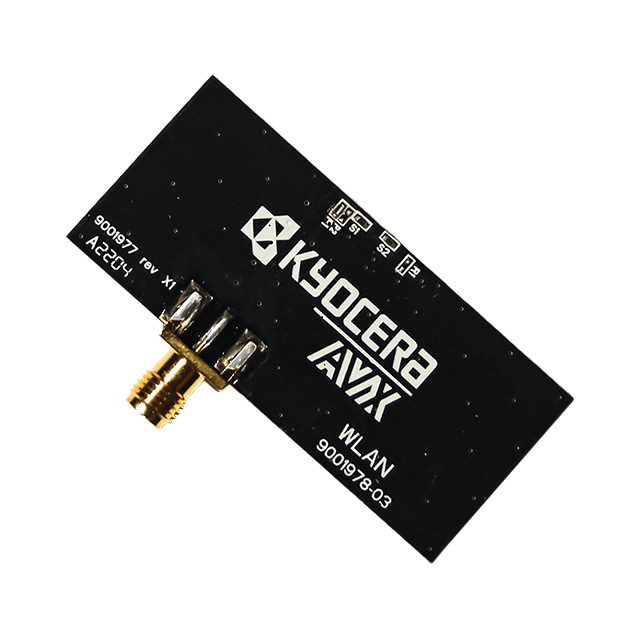

    产品名称:KYOCERA AVX嵌入式芯片天线
    型号:9001978
    该产品是一款适用于Wi-Fi、蓝牙(Bluetooth)和超宽带(Ultra-Wideband,UWB)的嵌入式芯片天线。主要功能包括支持Wi-Fi双频段(2.4 GHz至5.0 GHz)、蓝牙(仅限2.4 GHz频段)、Zigbee、WLAN以及UWB(6.0 GHz至8.5 GHz)。此款天线体积小巧,特别适合嵌入式设计,广泛应用于多种电子设备,如手机、平板电脑、物联网设备、医疗设备、工业设备及智能电网等领域。

    技术参数


    - 频率范围:
    - Wi-Fi:2.400–2.485 MHz,5.000–5.850 MHz
    - 蓝牙:2.400–2.485 MHz
    - UWB:6.000–8.500 MHz
    - 峰值增益:
    - Wi-Fi:3.0 dBi
    - 蓝牙:3.0 dBi
    - UWB:5.7 dBi
    - 平均效率:
    - Wi-Fi:65%
    - 蓝牙:50%
    - UWB:80%
    - 驻波比(VSWR):
    - Wi-Fi:最大值为2.1:1
    - 蓝牙:最大值为7:1
    - UWB:最大值为2.6:1
    - 馈电点阻抗:50 Ω不平衡
    - 功率处理能力:0.5瓦连续波
    - 安装方式:表面贴装(SMT,0402)
    - 工作温度范围:-55°C至+125°C
    - 存储条件:温度15°C至35°C,湿度≤65%

    产品特点和优势


    - 灵活的设计:采用独特的形状因子,可以在不降低性能的情况下实现更先进的外形设计。
    - 快速上市时间:通过优化天线尺寸、性能和排放,更容易满足客户和监管标准。
    - 环境合规性:符合最新的RoHS要求。

    应用案例和使用建议


    应用场景
    - 嵌入式设计:适用于智能手机、平板电脑、耳机等设备。
    - 工业应用:适用于M2M通信、工业设备、智能电网等。
    - 医疗设备:可用于FDA Class I医疗器械,提供精确的远程监控功能。
    使用建议
    - 布局设计:使用附录1和附录2中的布局指导,确保最佳的射频性能。
    - 匹配网络:根据具体需求调整匹配网络,以达到最佳效果。
    - 兼容性:与现有设备兼容,无需额外设计修改。

    兼容性和支持


    - 兼容性:支持广泛的无线协议,如Wi-Fi、蓝牙、Zigbee、WLAN和UWB,易于集成到现有的硬件设计中。
    - 厂商支持:提供技术文档和客户支持团队,帮助用户进行设计优化和测试。

    常见问题与解决方案


    - Q: 天线是否可以反向安装?
    - A: 是的,天线可以双向安装,无方向性限制。

    - Q: 天线在高湿度环境下表现如何?
    - A: 经过85°C、85%RH条件下的加速湿热测试,天线表现良好,无可见损坏。
    - Q: 如何确保天线的电气性能?
    - A: 可参考技术手册中的测试结果,或联系厂商获取更多技术支持。

    总结和推荐


    综合评估:
    KYOCERA AVX嵌入式芯片天线在设计上具有高度灵活性,能够适应多种应用需求,尤其是在有限空间内的高性能需求。其卓越的电气性能和环境适应性使其在市场上具有较强的竞争力。
    推荐结论:
    鉴于其高效能和多用途的特点,强烈推荐用于需要高性能、紧凑型天线的无线通信设备中。无论是对于新项目还是现有项目的升级,这款天线都是一个理想的选择。务必根据具体的使用场景参考相关文档进行详细设计。

9001978-03参数

参数
包装方式 盒装

9001978-03厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

9001978-03数据手册

厂牌 PDF简要描述 下载
AVX AVX 9001978-03 9001978-03数据手册

9001978-03封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ $ 18.0665 ¥ 158.4432
库存: 20
起订量: 20 增量: 20
交货地:
最小起订量为:20
合计: ¥ 3168.86
直接购买
加入购物车
