VC120605A150DP

产品分类: 压敏电阻
厂牌: AVX
产品描述: 8.5V 40A 1 6.8V 102V 5.6V 4V 100mJ 1.2nF@1kHz 1206 贴片安装 3.2mm*1.6mm*1.02mm
供应商型号: REB-WVDR65
供应商: 海外现货
标准整包数: 1000

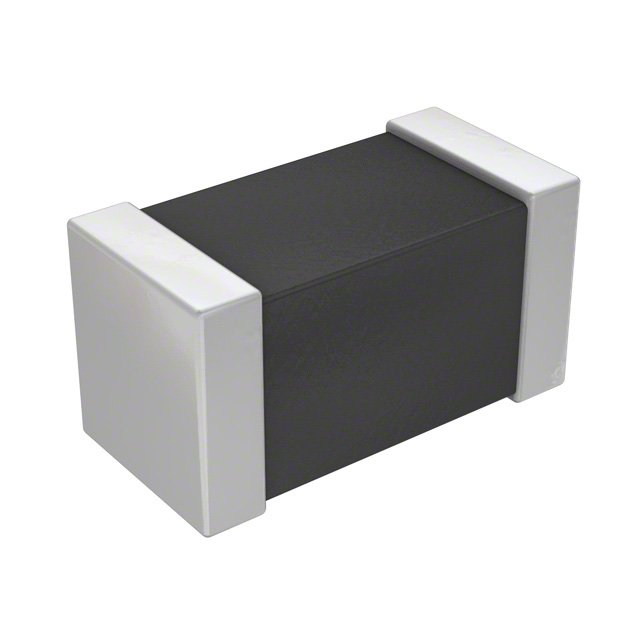

AVX 压敏电阻 VC120605A150DP

VC120605A150DP概述

    # TransGuard® Multilayer Ceramic Transient Voltage Suppressors

    产品简介


    TransGuard® 多层陶瓷瞬态电压抑制器是基于氧化锌(ZnO)的陶瓷半导体器件,具有双向非线性电压-电流特性(类似于背对背齐纳二极管)。这些设备在电流处理能力和EMI/RFI衰减方面具有显著优势。随着电子技术在各个领域的广泛应用,可靠地保护电路免受瞬态电压损害的需求日益增长,同时也需要减少电磁干扰(EMI)和射频干扰(RFI)。KYOCERA AVX 的 TransGuard 组件可同时满足这两种需求。
    主要特点及应用领域
    - 应用领域:微控制器保护、继电器、输入/输出端口、键盘保护、便携式设备、工业控制器、自动化系统、智能电网、电信设备、LED 灯具、相机、基站、运动探测器、报警器等。

    技术参数


    以下是 TransGuard® 多层陶瓷瞬态电压抑制器的技术规格摘要:
    - 操作温度范围:-55°C 到 +125°C
    - 工作电压:3.3Vdc 至 85Vdc
    - 封装尺寸:0402 至 1812
    - 能量等级:0.05J 至 4.2J
    - 峰值电流:20A 至 2000A
    具体的产品电气特性见下表:
    | 型号 | 直流工作电压 (V) | 交流工作电压 (V) | 典型击穿电压 (V) | 击穿电压 (V) | 测试电流 (A) | 最大漏电流 (μA) | 暂态能量等级 (J) | 峰值电流等级 (A) | 容量 (pF) |
    ||
    | VC040205X150 | 5.6 | 4.0 | 8.5±20% | 18 | 0.05 | 20 | 0.05 | 20 | 175 |
    | VC060309A200 | 9.0 | 6.4 | 12.7±15% | 22 | 0.1 | 30 | 0.1 | 30 | 550 |
    | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... |

    产品特点和优势


    - 双向保护:能有效应对正负瞬态电压。
    - 快速响应:对于静电放电(ESD)的反应非常迅速。
    - 多冲能力:可承受多次高电流脉冲而不发生性能降级。
    - 高可靠性:适用于各种恶劣的工业环境。
    - EMI/RFI 滤波:具备出色的电磁干扰过滤能力。
    - 宽广的产品系列:提供多种尺寸和电压等级,以适应不同应用需求。

    应用案例和使用建议


    应用实例
    TransGuard® 可广泛应用于多个领域,如 IC 保护、微控制器、工业控制器、智能电网设备、电信设备等。例如,在便携式设备中,它可用于键盘和 I/O 接口的保护,确保设备在受到瞬态电压冲击时仍能正常运行。
    使用建议
    1. 在使用过程中,应确保瞬态电压抑制器的电压等级与被保护电路的工作电压相匹配。
    2. 根据应用环境选择合适的封装尺寸和能量等级。
    3. 安装时确保电路连接正确,避免误接导致失效。
    4. 在高电流应用中,考虑使用具有更高电流等级的产品以确保长期稳定性。

    兼容性和支持


    TransGuard® 组件与同类电子元器件具有良好的兼容性,可以无缝集成到现有的设计中。制造商提供全面的技术支持和维护服务,以确保用户能够充分利用这些产品的潜力。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 瞬态电压抑制器过早失效 | 检查安装是否正确,确保产品额定电压与电路匹配。 |
    | 电路出现异常信号 | 检查是否有 EMI/RFI 干扰,并适当增加滤波组件。 |
    | 保护效果不明显 | 检查瞬态电压抑制器是否处于有效状态,确认选型合适。|

    总结和推荐


    TransGuard® 多层陶瓷瞬态电压抑制器凭借其双向保护、快速响应和多冲能力等特点,在多种应用场合中表现出色。无论是工业控制还是智能电网等领域,这些组件都能为电子电路提供可靠的保护。因此,强烈推荐使用 TransGuard® 组件来提升电路的安全性和可靠性。
    通过以上详细的分析,我们可以看出 TransGuard® 多层陶瓷瞬态电压抑制器在技术参数、产品特点和应用领域方面均表现出色。它不仅具备高效的瞬态电压保护能力,还拥有广泛的适用性,是一款值得推荐的产品。

VC120605A150DP参数

参数
压敏电压 8.5V
电路数 1
浪涌电流 40A
最小压敏电压 6.8V
不同频率时的电容 1.2nF@1kHz
最大直流电压 5.6V
最大压敏电压 102V
能量 100mJ
最大交流电压 4V
长*宽*高 3.2mm*1.6mm*1.02mm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VC120605A150DP厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

VC120605A150DP数据手册

厂牌 PDF简要描述 下载
AVX 压敏电阻 AVX VC120605A150DP VC120605A150DP数据手册

VC120605A150DP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.0812 ¥ 0.712
2000+ $ 0.0791 ¥ 0.6935
4000+ $ 0.0777 ¥ 0.6811
7000+ $ 0.0777 ¥ 0.6811
12000+ $ 0.0748 ¥ 0.6564
库存: 10000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 712
