VGAH120616K390DP

产品分类: 压敏电阻
厂牌: AVX
产品描述: 24.5V 200A 1 22.05V 2.695KV 16V 11V 600mJ 1.1nF@1kHz 1206 贴片安装 3.2mm*1.6mm*1.7mm
供应商型号: 478-VGAH120616K390DPTR-ND
供应商: Digi-Key
标准整包数: 1000

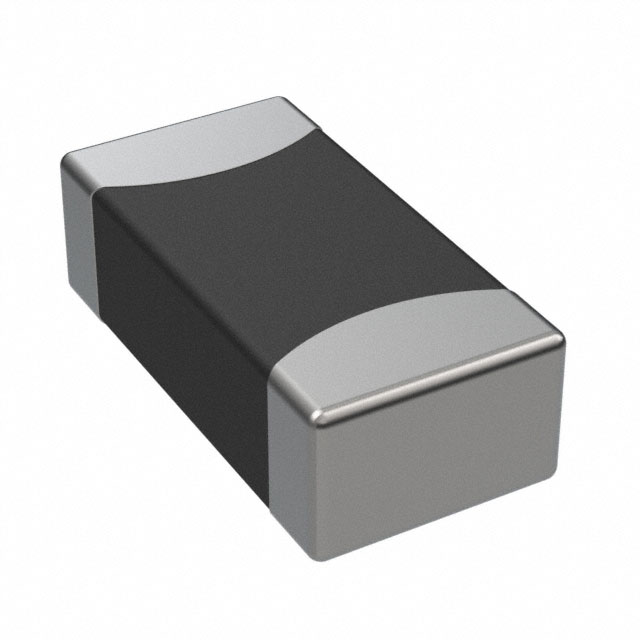

AVX 压敏电阻 VGAH120616K390DP

VGAH120616K390DP概述

    高温+150°C汽车系列压敏电阻

    产品简介


    AVX高温+150°C多层压敏电阻专为发动机舱和其他高温度的汽车或工业应用设计。这些压敏电阻通过了AEC-Q200认证,可在恶劣环境下提供卓越的过电压保护和EMI/RFI衰减。该系列采用玻璃封装,增强了对酸性环境、盐分或含氯助焊剂的抵抗能力。

    技术参数


    - 工作温度范围: -55°C 至 +150°C
    - 工作电压: 16Vdc 至 31Vdc
    - 封装尺寸: 1206至3220
    - 认证: AEC-Q200
    - 最大温度: 150°C
    - EMI/RFI过滤: 离线状态下提供EMI/RFI过滤
    - 峰值电流: 200A 至 1800A
    - 能量等级: 0.6J 至 13J
    - 负载冲击能量: 1.5J 至 50J
    - 电容: 700pF 至 15000pF
    - 终端处理: Ni屏障/100%锡镀层

    产品特点和优势


    1. 温度适应性强: 可在-55°C到+150°C的宽广温度范围内稳定工作。
    2. 增强的环境抵抗力: 玻璃封装增强了对抗恶劣环境的能力。
    3. 高度可靠的设计: 在单个SMT(表面贴装技术)封装内提供过电压保护和EMI/RFI过滤。
    4. 优异的焊接性: 采用了镍屏障和全锡端子,确保无铅焊接时的优秀性能。

    应用案例和使用建议


    - 应用实例: 发动机舱、井下钻探、其他高温度应用。
    - 使用建议: 在安装前,确保工作温度和电压符合要求;考虑到环境因素如盐分和含氯助焊剂的影响,选择适合的型号。

    兼容性和支持


    - 兼容性: 本系列产品可与其他标准汽车电子产品配合使用。
    - 支持: 厂商提供全方位的技术支持和售后服务。

    常见问题与解决方案


    - Q: 在极端温度下,电压是否会波动?
    - A: 不会,本系列压敏电阻能在-55°C到+150°C的温度范围内保持稳定的电压。
    - Q: 是否可以承受高温冲击?
    - A: 是的,能承受高达50J的负载冲击能量。
    - Q: 如何判断安装是否正确?
    - A: 检查产品的电压和电流参数,确保其符合应用需求。

    总结和推荐


    综上所述,AVX高温+150°C多层压敏电阻具有出色的温度适应性和环境抗性,适用于严苛的工业和汽车应用。其优异的性能使其在市场上具备强大的竞争力。我们强烈推荐此系列产品给需要高性能过电压保护和EMI/RFI过滤的客户。

VGAH120616K390DP参数

参数
压敏电压 24.5V
最大直流电压 16V
浪涌电流 200A
不同频率时的电容 1.1nF@1kHz
电路数 1
最小压敏电压 22.05V
能量 600mJ
最大压敏电压 2.695KV
最大交流电压 11V
长*宽*高 3.2mm*1.6mm*1.7mm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

VGAH120616K390DP厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

VGAH120616K390DP数据手册

厂牌 PDF简要描述 下载
AVX 压敏电阻 AVX VGAH120616K390DP VGAH120616K390DP数据手册

VGAH120616K390DP封装设计

查看详情并下载
Symbol
Footprint
3D Model
