VG222026Y570DP

产品分类: 压敏电阻
厂牌: AVX
产品描述: 35V 1.1KA 1 385V 26V 23V 6.8J 7nF@1kHz 2220 贴片安装 5.7mm(长度)*5mm(宽度)
供应商型号: 581-VG222026Y570DP
供应商: Mouser
标准整包数: 1

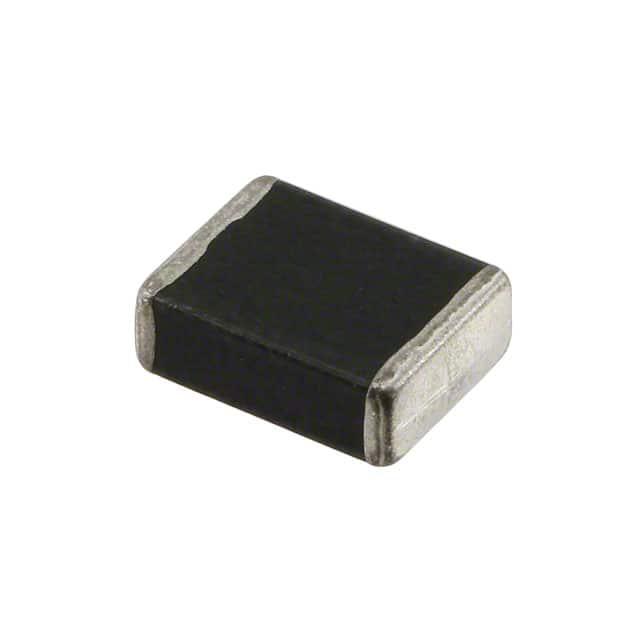

AVX 压敏电阻 VG222026Y570DP

VG222026Y570DP概述

    # Glass Encapsulated TransGuard® Multilayer Varistors 技术手册

    1. 产品简介


    基本介绍
    玻璃封装的TransGuard®多层压敏电阻是一种基于氧化锌(ZnO)陶瓷半导体材料的非线性双向电压-电流特性电子元件。它们专为双向过压保护和EMI/RFI衰减设计,在单一表面贴装技术(SMT)封装中提供了卓越的多功能保护性能。其大尺寸封装使其适用于高能级应用,同时玻璃封装增强了对恶劣环境(如酸性环境、盐雾或氯化物焊剂)的抵抗力。
    主要功能和应用领域
    - 双向过压保护及EMI/RFI衰减。
    - 广泛应用于工业、商业和专业领域,包括IC保护、直流电机防护、继电器、控制器、传感器、智能电网和报警系统等。
    - 特别适合需要玻璃封装以增强耐久性的恶劣环境或酸碱抗性要求的应用。

    2. 技术参数


    以下是产品的关键技术规格:
    | 参数名称 | 规格范围 |

    | 工作温度范围 | -55℃ 至 +125℃ |
    | 封装类型 | 1206, 1210, 1812, 2220, 3220 |
    | 额定工作电压(V) | 16V 至 85V 直流 |
    | 能量等级(J) | 0.7J 至 12J |
    | 峰值电流(A) | 200A 至 2000A |
    | 典型容抗(pF) | 900K 至 18000K |
    具体型号对应参数可参考下表:
    | AVX PN | VW (DC) | VW (AC) | VB | VC | IVC | IL | ET | IP | Cap | Freq | CCITT |
    |
    | VG181285W201 | 85V | 60V | 110V | 200V | 45A | 15μA | 6.0J | 400A | 800KHz | 45μS | √ |

    3. 产品特点和优势


    - 双向保护能力:可同时处理正向和反向电压冲击,提供全面保护。
    - 高能级防护:支持高达12J的能量吸收能力,适合高能环境应用。
    - 快速响应时间:典型响应时间为小于1纳秒,适合应对ESD等瞬态电压事件。
    - 抗环境干扰:玻璃封装提升耐用性,适应恶劣气候或化学侵蚀。
    - 广泛适用性:支持多种封装尺寸和额定电压,适合不同应用需求。

    4. 应用案例和使用建议


    应用场景
    - 工业自动化:保护电机驱动器免受过压损坏。
    - 智能家居:保护通信模块免受雷击或EMI干扰。
    - 医疗设备:在恶劣环境下为敏感电路提供可靠保护。
    使用建议
    1. 根据应用需求选择电压等级:确保选定的压敏电阻额定电压略高于工作电压,避免误触发。
    2. 考虑峰值电流匹配:选用与预期过压强度相匹配的峰值电流等级。
    3. 保持电路平衡:合理布局以确保热分布均匀,提高整体可靠性。

    5. 兼容性和支持


    这些产品具有良好的兼容性,能够与主流电子元件集成使用。厂商提供完善的技术支持和售后服务,包括现场安装指导、故障排查及质保服务。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备遭受高能量瞬变时失效 | 确认选用的压敏电阻能量等级是否足够。 |
    | 漏电流过大 | 检查封装完整性或替换更大容量的产品。 |
    | 响应速度不足 | 确保压敏电阻符合所需响应时间标准。 |

    7. 总结和推荐


    综合评估
    - 优点:强大的双向保护能力、高能量吸收能力和玻璃封装的耐用性,使其在高能级和恶劣环境下的应用中表现优异。
    - 缺点:部分型号价格较高,但性能完全满足高端需求。
    推荐使用
    这款玻璃封装的TransGuard®压敏电阻非常适合需要高效过压保护和EMI/RFI衰减的工业、商用和专业领域应用。如果您需要一款既能应对极端环境又能提供稳定性能的保护器件,强烈推荐此系列产品。
    最终结论:推荐!

VG222026Y570DP参数

参数
压敏电压 35V
浪涌电流 1.1KA
最大交流电压 23V
电路数 1
最大压敏电压 385V
最小压敏电压 -
不同频率时的电容 7nF@1kHz
能量 6.8J
最大直流电压 26V
长*宽*高 5.7mm(长度)*5mm(宽度)
通用封装 2220
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VG222026Y570DP厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

VG222026Y570DP数据手册

厂牌 PDF简要描述 下载
AVX 压敏电阻 AVX VG222026Y570DP VG222026Y570DP数据手册

VG222026Y570DP封装设计

查看详情并下载
Symbol
Footprint
3D Model
