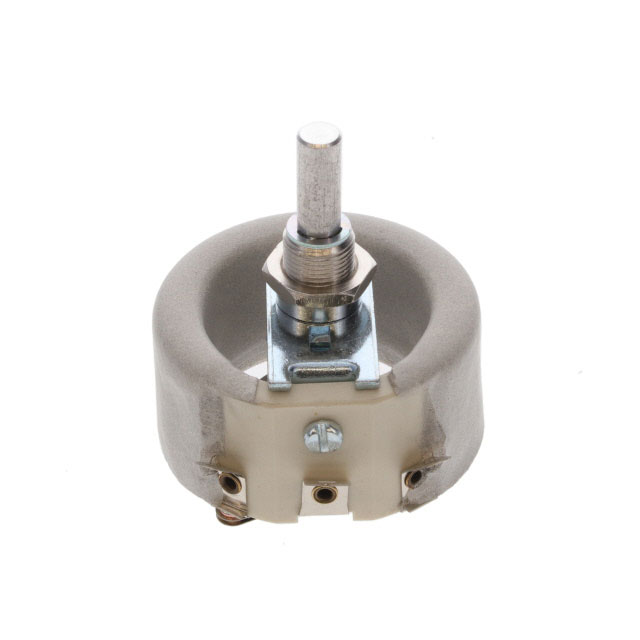

3121106750

厂牌: AVX
产品描述: ±10% 30W 线性 面板安装 30mm(长度)
供应商型号:
供应商:
标准整包数: 0
AVX 电位器及其他可变电阻器 3121106750

3121106750概述

    高性能重型线绕电位器技术手册

    产品简介


    本技术手册描述了一款由AB Elektronik GmbH生产的高性能重型线绕电位器。这款电位器被广泛应用于各种需要高精度和稳定性的场合,如工业自动化、测量仪器和高端音响设备等。其基本功能是通过改变电阻值来调节电压或电流,从而实现对电路中的信号强度进行精确控制。

    技术参数


    - 额定电阻范围:4.7 Ω 至 4.7 kΩ(更高值可根据需求定制)
    - 隔离电压:2000 V eff
    - 电阻容差:±10%(其他选项为±5%,±2%)
    - 电气行程:270°
    - 阻值变化规律:线性(lin)或对数(lg),可根据要求定制
    - 机械行程:287°
    - 额定耗散功率:30 W(在40°C条件下)
    - 重量:约70克/件

    产品特点和优势


    该重型线绕电位器具有以下特点和优势:
    - 高精度和稳定性:适用于需要精确调节的应用场景,能够长期保持稳定的性能。
    - 大额定耗散功率:能够承受高达30 W的功率,适合处理大电流和高功率的应用环境。
    - 宽泛的电阻调节范围:提供从4.7 Ω至4.7 kΩ的宽广电阻选择,满足不同应用场景的需求。
    - 优良的机械设计:270°的电气行程加上287°的机械行程,保证了顺畅的操作和可靠的定位。
    - 高隔离电压:隔离电压高达2000 V eff,能够在高压环境下正常工作。

    应用案例和使用建议


    该重型线绕电位器特别适用于以下应用案例:
    - 工业自动化设备:例如电机调速系统,可精准调节电机的转速。
    - 医疗设备:用于高精度的医疗检测仪器中,确保数据的准确性。
    - 音频设备:应用于高端音响系统,以提供更加纯净的音质。
    使用建议:
    - 在安装时,请确保电位器与电路板之间的连接稳固可靠。
    - 在处理大电流时,注意散热问题,避免过热影响电位器寿命。
    - 定期检查电位器的阻值变化,及时调整以确保精度。

    兼容性和支持


    本产品可与其他标准电气元件无缝兼容。制造商提供了全面的技术支持和售后服务,如有任何疑问或技术支持需求,可通过官方网站或联系客服获取帮助。

    常见问题与解决方案


    - 问题:电位器阻值不准确。
    - 解决方法:检查连接线路是否有接触不良的情况,或者更换电位器。

    - 问题:电位器发热严重。
    - 解决方法:确保良好的散热条件,考虑增加外部散热片或者调整电路布局以降低功耗。

    总结和推荐


    总体而言,这款重型线绕电位器凭借其高精度、稳定性和宽泛的调节范围,在众多应用场景中表现出色。推荐在需要精密控制且环境较为苛刻的场景下使用。购买前请咨询销售团队以获取更详细的信息和技术支持。

3121106750参数

参数
电阻值 -
精度 ±10%
额定功率 30W
温度系数 -
锥度 线性
额定电压 -
长*宽*高 30mm(长度)
安装方式 面板安装
零件状态 停产
包装方式 散装

3121106750厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

3121106750数据手册

厂牌 PDF简要描述 下载
AVX 电位器及其他可变电阻器 AVX 3121106750 3121106750数据手册

3121106750封装设计

查看详情并下载
Symbol
Footprint
3D Model
