首页  >  产品百科  >  VGAH222016Y400DP

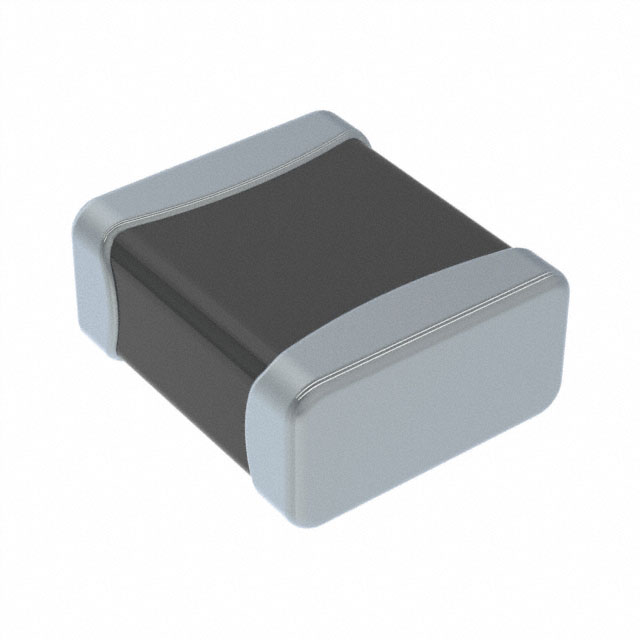

VGAH222016Y400DP

产品分类: 压敏电阻
厂牌: AVX
产品描述: 24.5V 1.5KA 1 22.05V 2.695KV 16V 11V 7.2J 13nF 2220 贴片安装 5.7mm*5mm*2.5mm
供应商型号: REB-WVDR3227
供应商: 海外现货
标准整包数: 1000
AVX 压敏电阻 VGAH222016Y400DP

VGAH222016Y400DP概述

    高温+150°C汽车级压敏电阻技术手册

    1. 产品简介


    AVX的高温+150°C多层压敏电阻专为苛刻环境下工作的电子元件设计,如汽车引擎舱及其他工业高环境温度的应用。这些压敏电阻是AEC-Q200认证的,适用于各种要求严格的场景,包括引擎舱内部、钻探井下以及其他需要长期处于高温条件下的环境。其独特的玻璃封装提供了优异的耐化学腐蚀性能,能在盐雾、氯化物焊接流中表现出色。

    2. 技术参数


    - 工作温度范围:-55°C至+150°C
    - 额定工作电压:16VDC至31VDC
    - 外形尺寸:1206至3220(按EIA标准)
    - 能量等级:0.6J至13J
    - 峰值电流:200A至1800A
    - 钳位电压:27.5V至60V
    - 容量范围:700pF至15000pF
    - 峰值能量:1.5J至50J
    - 包装形式:D = 7”卷盘,R = 7”卷盘,T = 13”卷盘
    - 终端处理:Ni屏障/100%锡电镀

    3. 产品特点和优势


    这些压敏电阻具有多重优点:
    - 高温稳定性和抗腐蚀性能:适合苛刻的工作环境
    - 单一封装内的双向过电压保护及EMI/RFI衰减功能
    - 玻璃封装提供卓越的环境稳定性
    - 可靠的无铅焊接性能,保证长期可靠使用

    4. 应用案例和使用建议


    这些压敏电阻可用于多种应用场景,例如:
    - 发动机舱内保护电路
    - 油井钻探设备的防护
    - 任何高温应用场合
    使用建议:
    - 在选择具体型号时,应考虑实际应用中的电压、能量等级需求
    - 注意正确安装以确保最佳性能

    5. 兼容性和支持


    这些压敏电阻具有出色的通用性和兼容性,能与市场上大部分工业设备及电路板无缝对接。制造商提供了全面的技术支持和售后服务。

    6. 常见问题与解决方案


    问题1:高压情况下的能量吸收能力不足?
    - 解决方法:根据实际工作电压选择相应能量等级的产品,或串联多个压敏电阻来提升能量吸收能力。
    问题2:设备工作时温度过高导致损坏?
    - 解决方法:选用更大尺寸或更高能量等级的型号,确保足够的散热设计并保持适当的工作温度范围。

    7. 总结和推荐


    AVX的高温+150°C汽车级压敏电阻是一款高性能的电子保护组件,其独特设计和高品质材料使其成为高温环境下的理想选择。考虑到其卓越的稳定性和广泛的适用性,强烈推荐用于需要长期耐高温、防电磁干扰和瞬态过电压保护的应用场景。

VGAH222016Y400DP参数

参数
压敏电压 24.5V
最小压敏电压 22.05V
不同频率时的电容 13nF
最大交流电压 11V
最大压敏电压 2.695KV
电路数 1
浪涌电流 1.5KA
能量 7.2J
最大直流电压 16V
长*宽*高 5.7mm*5mm*2.5mm
通用封装 2220
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

VGAH222016Y400DP厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

VGAH222016Y400DP数据手册

厂牌 PDF简要描述 下载
AVX 压敏电阻 AVX VGAH222016Y400DP VGAH222016Y400DP数据手册

VGAH222016Y400DP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.751 ¥ 6.5858
2000+ $ 0.7314 ¥ 6.414
3000+ $ 0.7183 ¥ 6.2995
5000+ $ 0.7183 ¥ 6.2995
6000+ $ 0.6922 ¥ 6.0703
库存: 6000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 6585.8
