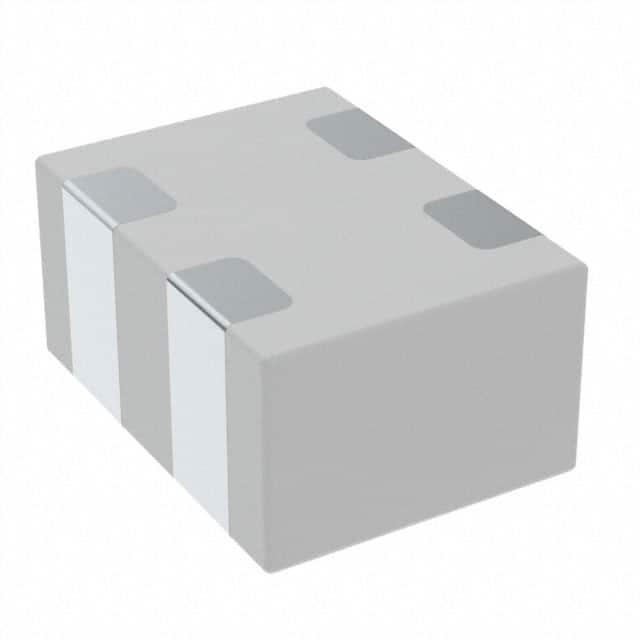

USB0002DP

产品分类: 压敏电阻
厂牌: AVX
产品描述: 70V 4A 2 18V 14V 15mJ 10pF@1MHz 0405 贴片安装 1mm(长度)*660μm(高度)
供应商型号: 3499941
供应商: 海外现货
标准整包数: 1
AVX 压敏电阻 USB0002DP

USB0002DP概述

    USB系列压敏电阻技术手册

    产品简介


    USB系列压敏电阻是专为保护高速数据线免受ESD瞬变冲击而设计的产品。它们具有极低的电容和快速的响应时间,这使得这一系列产品成为传输高数据率信号的理想选择。USB系列压敏电阻采用独特的设计,能够满足IEC 61000-4-2标准的严格测试要求。通过新改进的制造工艺,这些产品成为了市场上最优秀的镀层压敏电阻之一。

    技术参数


    - 电气特性:
    - 工作电压:≤ 18Vdc
    - 漏电流:最大15μA(1 mADC时)
    - 最大浪涌能量:10x1000μS,4J
    - 最大峰值电流:8x20μS,4A
    - 典型电容:3pF、6pF、10pF
    - 环境参数:
    - 工作温度范围:-55°C至125°C
    - 其他特性:
    - 端子处理:Ni/Sn镀层
    - 防护等级:空气放电ESD 15kV,接触放电ESD 8kV
    - 焊接温度:260°C

    产品特点和优势


    - 低电容:适用于高速数据传输。
    - 双向性:类似于背对背齐纳二极管加并联EMI电容器。
    - 高可靠性:具备重复击穿能力、高涌入电流能力、快速开启时间和电磁干扰衰减。
    - 优异的响应速度:响应时间小于1ns。
    - 宽泛的工作温度范围:-55°C至125°C。
    - 多封装形式:可选单个封装、双元件封装及四元件封装。

    应用案例和使用建议


    - 典型应用:
    - USB总线线路/火线数据总线线路
    - I/O总线线路
    - 10/100/1000以太网传输线路
    - 显卡数据线路
    - 移动手持设备
    - 笔记本电脑
    - 液晶显示器
    使用建议:
    在高速数据传输应用中,建议选择电容较小的产品,如3pF、6pF或10pF型号,以确保不会影响数据信号质量。对于需要高防护等级的应用场合,建议选用具备更高ESD防护能力的产品。

    兼容性和支持


    - 兼容性:
    - 可以与其他各种标准接口设备配合使用。
    - 支持:
    - 厂商提供全面的技术支持和售后服务,确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    - 问题:安装过程中,如何避免短路?
    - 解决办法:确保安装时正确连接正负极,避免接线错误导致短路。
    - 问题:长时间使用后,电容值是否有变化?
    - 解决办法:定期进行电容测试,如有异常及时更换。

    总结和推荐


    USB系列压敏电阻凭借其低电容、快速响应时间和高可靠性,在高速数据传输领域表现卓越。尤其适合于要求严格的数据保护应用场景。经过综合考虑,我们强烈推荐该产品用于多种高速数据传输系统。无论是对电容有特殊需求还是需要高可靠性的ESD防护,USB系列压敏电阻都是您的理想选择。

USB0002DP参数

参数
压敏电压 70V
不同频率时的电容 10pF@1MHz
能量 15mJ
最大压敏电压 -
最大直流电压 18V
浪涌电流 4A
电路数 2
最大交流电压 14V
最小压敏电压 -
长*宽*高 1mm(长度)*660μm(高度)
通用封装 0405
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

USB0002DP厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

USB0002DP数据手册

厂牌 PDF简要描述 下载
AVX 压敏电阻 AVX USB0002DP USB0002DP数据手册

USB0002DP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.9496
50+ ¥ 2.8362
100+ ¥ 2.7227
250+ ¥ 2.5412
500+ ¥ 2.5412
1000+ ¥ 2.4504
5000+ ¥ 2.4504
10000+ ¥ 2.4504
库存: 788
起订量: 17 增量: 0
交货地:
最小起订量为:1
合计: ¥ 2.94
