609176002016000

产品分类: 矩形连接器 - 配件
厂牌: AVX

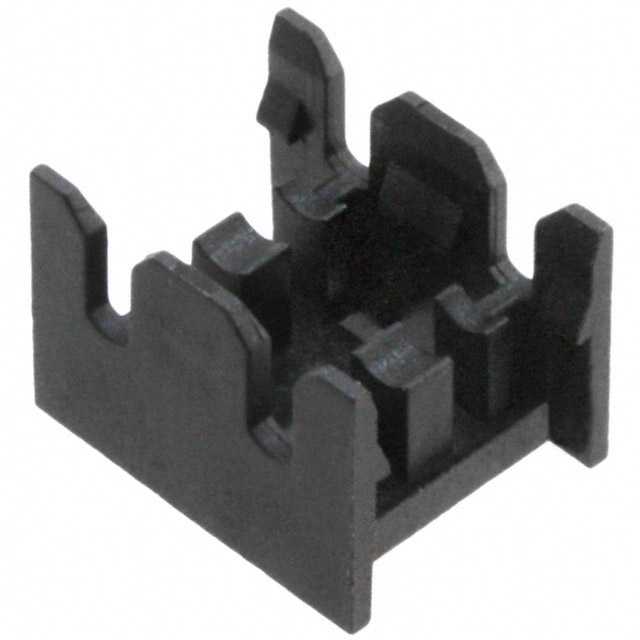

产品描述: 2pin Cap (Cover),Strain Relief 9176 Series 8mm(长度)*6.3mm(高度)
供应商型号: UA-609176002016000
供应商: 海外现货
标准整包数: 1000
AVX 矩形连接器 - 配件 609176002016000

609176002016000概述

    # SSL - Discrete Wire IDC Series 9176

    产品简介


    SSL - Discrete Wire IDC Series 9176 是一种表面贴装式绝缘位移连接器(IDC),旨在满足汽车和工业市场的严格要求。这类连接器能够直接将单根导线连接到PCB上,适用导线规格范围为14AWG至28AWG。产品特别适用于需要高可靠性和耐用性的环境中,如汽车和工业控制领域。

    技术参数


    电气特性
    - 电流额定值:10A/接触
    - 电压额定值:250VAC
    环境特性
    - 工作温度范围:-40°C 至 +125°C
    机械特性
    - 绝缘材料:尼龙46,UL94V0阻燃等级
    - 接触材料:磷青铜
    - 表面处理:镀镍后镀锡
    - 耐用性:3个循环插入和拔出
    尺寸
    - 导线规格:18 AWG 至 24 AWG
    - 绝缘直径:1.1mm 至 2.1mm
    - 位数配置:1p-3p

    产品特点和优势


    1. 气密连接:IDC接触提供对导体的气密连接,确保长期可靠性。
    2. 应力释放:连接器外壳抓握导线绝缘部分,即使在恶劣条件下也能提供正向应力释放。
    3. 耐久性测试:经过汽车级的冲击、振动和温度循环测试,确保其可靠性。
    4. 成本效益:相比焊接或压接工艺,这些连接器提供了更低的总应用成本。
    5. 高耐温性:绝缘材料能够在260°C的回流焊接过程中保持稳定。

    应用案例和使用建议


    应用案例
    1. 直接连接到PCB:在工业自动化和汽车电子系统中,使用此类连接器将离散电线直接连接到PCB上。
    2. 电源和信号传输:可以将电源和信号连接到PCB上,或者将多个板串联在一起形成连续的板链。
    使用建议
    1. 装配工具选择:根据生产量选择合适的装配工具。低产量可使用手动工具,而高产量则推荐使用压接工具。
    2. PCB布局:在PCB设计时预留足够的空间以适应线缆装配工具。
    3. 工具配套:选择合适的终止工具和锁定夹,以确保在高振动环境下连接的稳定性。

    兼容性和支持


    这些连接器兼容各种导线规格,从18 AWG至24 AWG。此外,提供多种颜色选项以匹配不同的应用场景,如工业和照明应用。供应商提供详尽的技术文档和应用指南,确保正确使用这些连接器。

    常见问题与解决方案


    常见问题
    1. 连接不稳定:检查导线绝缘是否合适,确保导线正确插入到连接器中。
    2. 连接器损坏:如果连接器被多次拔插导致损坏,建议更换新的连接器。
    3. 接触不良:重新插入导线,确保接触良好。
    解决方案
    1. 使用正确的工具:在插入导线前,使用正确的工具来确保正确的插入深度。
    2. 检查导线规格:确保导线规格与连接器支持的规格一致。
    3. 参考技术手册:详细阅读技术手册以获取更多使用说明和建议。

    总结和推荐


    综上所述,SSL - Discrete Wire IDC Series 9176 连接器凭借其卓越的可靠性和性价比,在汽车和工业应用中表现出色。推荐用于需要高可靠性和低成本解决方案的应用场景。如果您正在寻找一款高性能且易于装配的IDC连接器,这一系列无疑是一个理想的选择。

609176002016000参数

参数
配件类型 Cap (Cover),Strain Relief
配套使用/相关产品 9176 Series
针脚数 2pin
长*宽*高 8mm(长度)*6.3mm(高度)
零件状态 在售
包装方式 散装

609176002016000厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

609176002016000数据手册

厂牌 PDF简要描述 下载
AVX 矩形连接器 - 配件 AVX 609176002016000 609176002016000数据手册

609176002016000封装设计

查看详情并下载
Symbol
Footprint
3D Model
