USB0001DP

产品分类: 压敏电阻
厂牌: AVX
产品描述: 120V 4A 1 18V 14V 15mJ 10pF@1MHz 0603 贴片安装 1.6mm*800μm*900μm
供应商型号: REB-WVDR1310
供应商: 海外现货
标准整包数: 1000

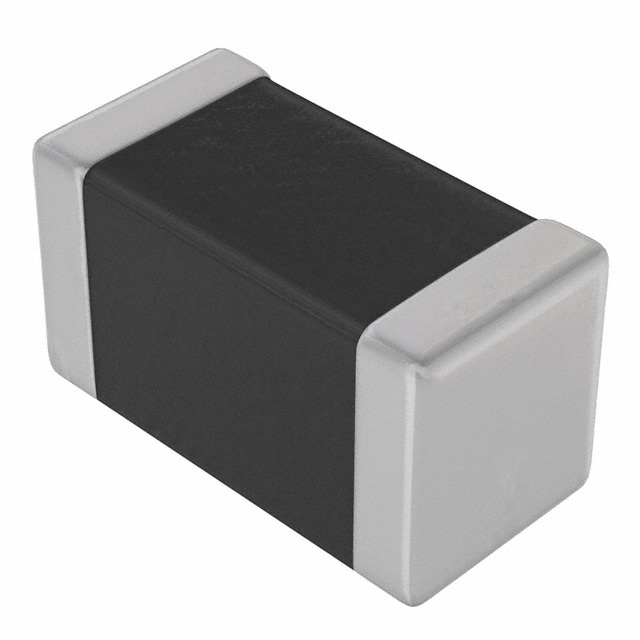

AVX 压敏电阻 USB0001DP

USB0001DP概述

    电子元器件技术手册:USB系列压敏电阻

    产品简介


    USB系列压敏电阻(USB Series Varistor)是专为保护高速数据线路设计的产品,广泛应用于计算机、移动设备和其他需要保护敏感电子组件免受静电放电(ESD)影响的应用中。这些压敏电阻具有非常低的电容和快速响应时间,使其特别适合于传输速率高的数据线。

    技术参数


    - 型号:USB0001, USB0002, USB0004, USB0005, USB0006
    - 工作电压:≤ 18 Vdc
    - 电容范围:3 pF, 6 pF, 10 pF
    - 峰值功率:取决于脉冲持续时间和型号
    - 最大泄漏电流:300 μA(型号USB0005)
    - 插入损耗:取决于频率
    - 工作温度范围:-55°C 到 125°C
    - 封装尺寸:0402, 0603, 0405, 0612
    - 端子处理:镍/锡镀层

    产品特点和优势


    1. 锌氧化物半导体:采用锌氧化物(ZnO)陶瓷半导体材料,具备非线性电压-电流特性。
    2. 双向装置:类似于背对背齐纳二极管加上并联的EMC电容器。
    3. 快速响应时间:响应时间小于1纳秒(< 1ns),适用于高数据率传输。
    4. 出色的浪涌保护能力:能承受IEC 61000-4-2标准规定的15 kV空气放电和8 kV接触放电。
    5. 低电容:非常适合高速数据线路。
    6. 多元素阵列封装:提供单个、双元素和四元素封装选项。

    应用案例和使用建议


    - 典型应用:USB端口保护、以太网端口保护、视频卡数据线、手持设备、笔记本电脑、液晶显示器等。
    - 使用建议:建议在布局设计时,确保连接到USB系列压敏电阻的信号线尽可能短,以减少杂散电感,从而提高整体保护效果。

    兼容性和支持


    - 兼容性:USB系列压敏电阻可直接用于多种数据接口的保护,如USB、以太网、视频卡等。
    - 支持信息:制造商提供详细的安装指南和技术支持,帮助客户更好地集成和使用产品。

    常见问题与解决方案


    1. 问:如何测试压敏电阻的性能?
    - 答:可以通过测量其漏电流和工作电压来评估其性能。对于高级测试,可以使用专用的瞬态波形分析仪器。
    2. 问:如何正确选择合适的型号?
    - 答:根据应用的数据速率和需要保护的线路数量来选择。通常,高速数据线选择低电容型号,而低速线可以选择电容稍大的型号。
    3. 问:如何判断压敏电阻已经失效?
    - 答:通过检测其漏电流是否超出正常范围来判断。如果发现漏电流显著增加,则可能表明压敏电阻已损坏。

    总结和推荐


    USB系列压敏电阻是一款高度可靠且高效的数据线路保护装置。它们的独特设计使其在面对ESD冲击时表现出色,同时具有优异的电气特性和广泛的温度适应性。对于需要保护高速数据线路的场合,强烈推荐使用USB系列压敏电阻。无论是从性能还是可靠性角度考虑,这款产品都是市场上一个出色的选择。

USB0001DP参数

参数
压敏电压 120V
不同频率时的电容 10pF@1MHz
能量 15mJ
电路数 1
最大压敏电压 -
最大交流电压 14V
最大直流电压 18V
最小压敏电压 -
浪涌电流 4A
长*宽*高 1.6mm*800μm*900μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

USB0001DP厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

USB0001DP数据手册

厂牌 PDF简要描述 下载
AVX 压敏电阻 AVX USB0001DP USB0001DP数据手册

USB0001DP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.05 ¥ 0.4387
2000+ $ 0.0487 ¥ 0.4273
4000+ $ 0.0479 ¥ 0.4196
8000+ $ 0.0479 ¥ 0.4196
14000+ $ 0.0461 ¥ 0.4044
库存: 35000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 438.7
