VC06AG18120YAT1A

产品分类: 压敏电阻
厂牌: AVX
产品描述: 130V 100nA 1 18V 14V 300mJ 12pF@1MHz 0603 贴片安装 1.6mm*800μm*900μm
供应商型号: DMT-VC06AG18120YAT1A
供应商: 海外现货
标准整包数: 1

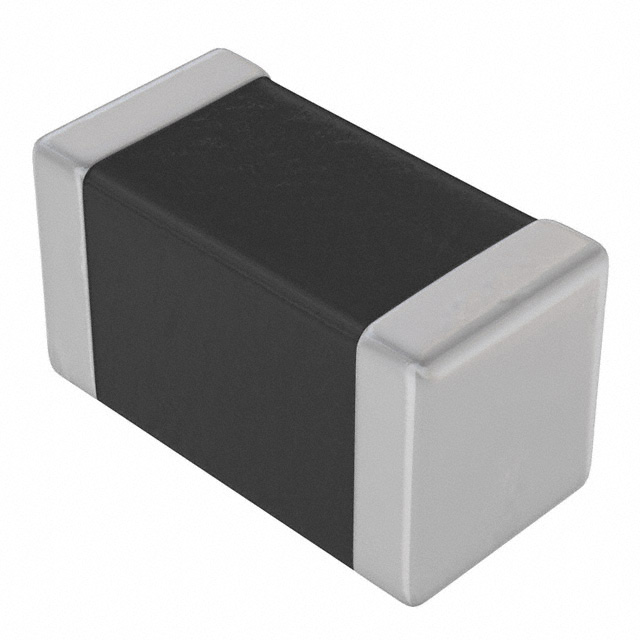

AVX 压敏电阻 VC06AG18120YAT1A

VC06AG18120YAT1A概述


    产品简介


    AVX AntennaGuard系列多层压敏电阻
    AVX的AntennaGuard系列产品是经过验证的TransGuard® TVS(瞬态电压抑制)线型多层压敏电阻的超低电容扩展版本。这些产品特别适用于RF(射频)设计,为传统的保护方法(如带二极管钳位的无源滤波器)提供了优越的性能,并且还能减少PCB板面积和降低安装成本。
    这些压敏电阻可提供多种电容等级,涵盖2pF到12pF,广泛应用于无线设备如RF放大器、天线、激光驱动器、传感器等,特别适合于对电容敏感的应用。

    技术参数


    | 参数 | 规格 |

    | 工作电压 | ≤18Vdc |
    | 电容范围 | 2pF、3pF、12pF |
    | 插入损耗 | ≤0.1μA |
    | 工作温度 | -55°C至+125°C |
    | 尺寸(Case Size) | 0402、0603 |
    | 容差 | ±0.25pF |

    产品特点和优势


    1. 最小化TVS组件尺寸
    2. 单芯片解决方案
    3. 低插入损耗
    4. 快速响应ESD冲击
    5. 电容值:2pF、3pF、12pF
    AVX的AntennaGuard系列产品不仅具备小尺寸、低插入损耗和快速响应时间等传统优势,还能够在高频环境中提供出色的电容稳定性和可靠性。此外,由于采用无源滤波器和二极管钳位的传统保护方法已越来越不适用,这些新的压敏电阻成为当前便携式电子产品微型化趋势下不可或缺的选择。

    应用案例和使用建议


    这些压敏电阻在多个领域得到广泛应用,例如:
    - RF放大器和天线保护:用于提高信号强度并保护敏感组件免受ESD损伤。
    - 低电容负载应用:适用于需要严格控制电容值的设备,如RFID系统和雷达。
    使用建议:
    - 在高频RF电路中,合理选择电容值以确保最佳性能。
    - 注意安装时尽量减少杂散电容影响,以保证性能稳定。

    兼容性和支持


    AVX AntennaGuard系列多层压敏电阻具有高兼容性,适用于多种不同的PCB布局和封装要求。制造商提供详尽的技术支持文档和现场技术支持服务,确保客户能够充分利用产品的所有功能。

    常见问题与解决方案


    1. 问:产品如何避免过高的插入损耗?
    答:通过选用合适的电容值,并正确安装,可以有效避免过高的插入损耗。
    2. 问:如何确保产品的长期稳定性?
    答:AVX产品的可靠性得到了充分测试,且具有较低的失效率(FIT Rate为0.2)。建议遵循制造商的安装指南进行安装以延长使用寿命。

    总结和推荐


    AVX AntennaGuard系列多层压敏电阻因其小巧的体积、快速的响应时间和低插入损耗,为RF设计师们提供了优秀的ESD保护解决方案。这些产品不仅能满足现代电子产品的小型化需求,还能有效提升整体系统的可靠性和性能。因此,我们强烈推荐AVX AntennaGuard系列产品给那些寻求高效且可靠的ESD保护解决方案的设计工程师。

VC06AG18120YAT1A参数

参数
压敏电压 130V
最大交流电压 14V
能量 300mJ
最大直流电压 18V
电路数 1
最大压敏电压 -
不同频率时的电容 12pF@1MHz
浪涌电流 100nA
最小压敏电压 -
长*宽*高 1.6mm*800μm*900μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VC06AG18120YAT1A厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

VC06AG18120YAT1A数据手册

厂牌 PDF简要描述 下载
AVX 压敏电阻 AVX VC06AG18120YAT1A VC06AG18120YAT1A数据手册

VC06AG18120YAT1A封装设计

查看详情并下载
Symbol
Footprint
3D Model
