069176701902000

产品分类: 其他工具
厂牌: AVX

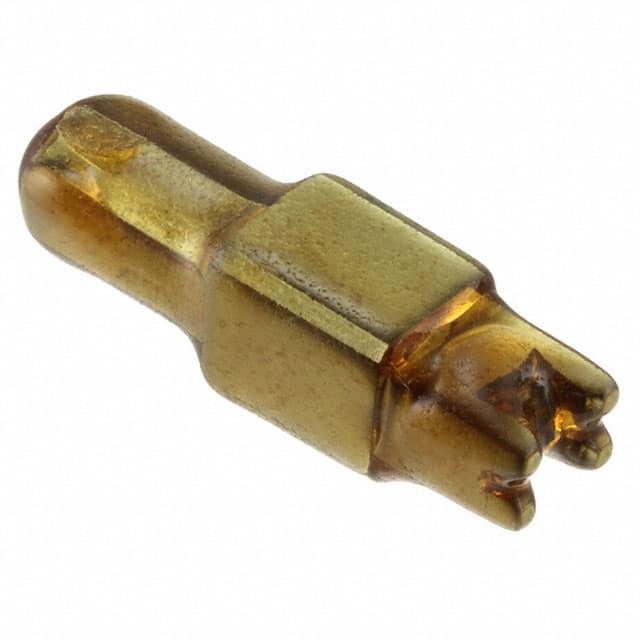

产品描述: Metal Tool For Contact Only
供应商型号: 581-069176701902000
供应商: Mouser
标准整包数: 1
AVX 其他工具 069176701902000

069176701902000概述


    产品简介


    9176系列单IDC接触器(18-24 AWG):WTB INTER
    该系列的表面贴装绝缘位移连接器(IDC)专为满足汽车和工业市场的严苛应用而设计,适用于连接导线直接到PCB上,导线范围为14至28 AWG。这些IDC接触系统经过了严苛的汽车级别的冲击、振动和温度循环测试,证明了其可靠性和坚固性。新开发的单个接触器作为独立组件,增强了IDC技术的应用能力。通过小工具或可选的固定/终止帽将导线插入SMT接触器,可以方便地将各种设备连接到PCB上,无需焊接。这些接触器特别适用于SSL应用,可用于向PCB引入电源和信号,或用于串联多个PCB板。若需要维修,这些导线最多可拆除和更换三次。

    技术参数


    - 电流等级:10安培/接触
    - 电压等级:取决于组件间距
    - 操作温度:-40°C 至 +125°C
    - 绝缘材料:尼龙46(UL94V0)
    - 接触材料:磷青铜
    - 电镀:镍上锡
    - 耐久性:3个循环

    产品特点和优势


    - 标准SMT放置:IDC接触器在带料和盘式包装中供应,便于标准SMT放置。
    - 长期可靠性:IDC接触器为PCB提供气密连接,确保长期可靠性。
    - 附加应力缓解:可选的终止帽提供额外的应力缓解,适合极端环境。
    - 汽车级测试:测试至汽车水平的冲击、振动和温度循环,以保证可靠性。
    - 成本效益:与焊接或压接工艺相比,总成本更低。
    - 灵活定位:根据具体应用需求,接触器可在PCB上的任何位置进行定位。

    应用案例和使用建议


    - 应用场景:用于连接离散电线组件到PCB;用于将电源和信号引入PCB;用于串行连接多块PCB板形成连续的电路板链。
    - 使用建议:参照应用说明文档201-01-124进行详细的装配指导。使用合适的工具和插线组合进行安装,以确保最佳效果。在维修过程中,多次更换导线时要特别注意保持接触器的完好。

    兼容性和支持


    - 兼容性:这款产品可与其他类型的电子元器件和设备兼容,具体可参见技术手册中配件部分的内容。
    - 厂商支持:厂商提供详尽的技术支持和维护信息,确保用户能够高效使用并妥善维护产品。

    常见问题与解决方案


    - 问题1:如何正确使用插线工具进行装配?
    - 解决方案:参照应用说明文档201-01-124,按照正确的工具和插线组合进行装配。

    - 问题2:如何处理导线断裂后重新安装的问题?
    - 解决方案:使用合适的终止帽进行应力缓解,确保导线与接触器之间形成牢固的连接。

    总结和推荐


    总结:
    9176系列单IDC接触器(18-24 AWG)凭借其高可靠性、耐用性和适用性强等特点,成为应用于汽车和工业市场的理想选择。此款接触器不仅易于安装且成本效益显著,且能够在严苛环境中保持稳定的性能表现。
    推荐:
    鉴于其卓越的性能和广泛的适用性,强烈推荐在需要高效连接导线与PCB的场合使用9176系列接触器。

069176701902000参数

参数
零件状态 在售
包装方式 散装

069176701902000厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

069176701902000数据手册

厂牌 PDF简要描述 下载
AVX 其他工具 AVX 069176701902000 069176701902000数据手册

069176701902000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 122.5908
10+ $ 107.568
25+ $ 102.7005
50+ $ 102.5325
库存: 9
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: $ 122.59
直接购买
加入购物车
