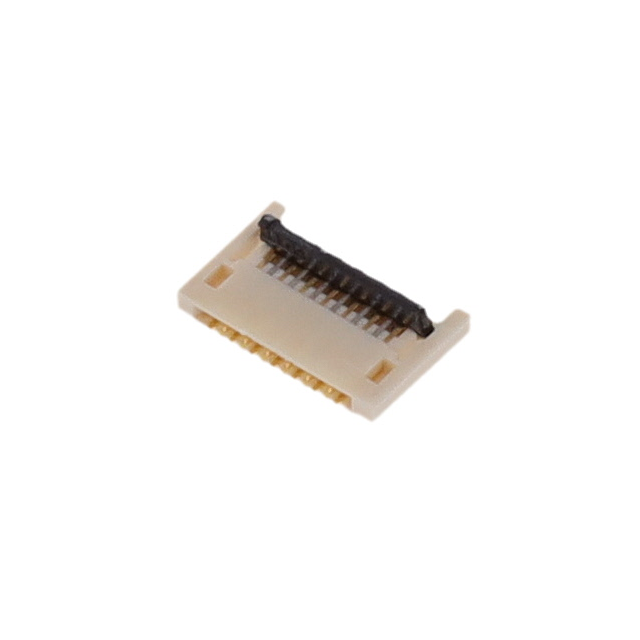

04 6293 613 005 829+

产品分类: FFC/FPC连接器
厂牌: AVX
产品描述: 焊盘 300μm 13pin 840μm FPC 金 底部 SMD,P=0.3mm,卧贴 贴片安装
供应商型号:
供应商:
标准整包数: 0
AVX FFC/FPC连接器 04 6293 613 005 829+

04 6293 613 005 829+概述


    产品简介


    本产品是一款适用于SMT工艺的上下接点双侧接触型0.3mm间距的一触式锁紧连接器。该产品广泛应用于各种电路设计,特别是在要求高密度连接、紧凑尺寸以及可靠性的场合。此类连接器可以提高柔性印刷电路板(FPC)的插入性,并有效防止在弯曲时发生断线的情况。该连接器具有多种型号,涵盖了从17极到61极的不同规格。

    技术参数


    | 参数 | 规格 |

    | 间距 | 0.3mm |
    | 极数 | 17至61 |
    | 插入力 | 50N ±8N |
    | 保持力 | 5N |
    | 额定电流 | 1A |
    | 工作温度范围 | -40℃ 至 +85℃ |
    | 防水等级 | IPX0 |
    | 接触电阻 | 20mΩ最大值 |
    | 绝缘电阻 | 1000MΩ最小值 |
    | 插拔寿命 | 100次循环 |
    | 电镀材质 | Au镀层 |

    产品特点和优势


    该连接器具备以下优势:
    1. 一触式锁紧设计:易于安装,操作简便,保证了连接器在多次插拔后依然能够稳定工作。
    2. 上下双侧接触设计:提高了信号传输的可靠性,减少了信号干扰,增强了稳定性。
    3. FPC插入性增强:采用R形状设计,使柔性印刷电路板更易插入,同时减少磨损。
    4. 耐用性强:经过严格的机械测试和老化测试,确保长期稳定的工作性能。
    5. 环保无卤:符合RoHS标准,无铅环保,适用于各种环境下的应用需求。

    应用案例和使用建议


    应用案例:这款连接器可广泛应用于手机、平板电脑、智能穿戴设备、智能家居等消费电子产品中。尤其是在需要高密度连接且对空间占用有限制的应用场景中表现优异。例如,在手机内部的柔性印刷电路板与主板之间的连接,以及智能穿戴设备中的传感器模块与主板之间的连接,都采用了此类连接器,以确保信号传输的可靠性。
    使用建议:
    1. 在进行安装前,需确认所选型号的极数是否满足需求。
    2. 确保在安装过程中避免过度用力,以免损坏连接器。
    3. 使用前请检查插头和插座是否有异物,以免影响正常工作。
    4. 为了延长使用寿命,请遵循制造商推荐的操作环境和温度范围。
    5. 在高振动环境下使用时,考虑增加额外的固定措施以确保连接稳固。

    兼容性和支持


    该系列连接器适用于常见的SMT工艺,并与多种柔性印刷电路板相兼容。厂商提供全面的技术支持和售后服务,包括产品培训、故障排除指导以及定制化解决方案。对于任何与产品相关的问题,用户可以直接联系销售部门获取详细信息。

    常见问题与解决方案


    1. 问:安装时发现连接器无法正确锁定?
    - 解决方法:请检查连接器是否放置到位,锁紧机构是否工作正常。若仍存在问题,请咨询技术支持。
    2. 问:连接器在多次插拔后接触不良?
    - 解决方法:检查接触部分是否有污垢或磨损。必要时,使用专用工具清洁并润滑连接器。
    3. 问:插入柔性印刷电路板时遇到困难?
    - 解决方法:请确保柔性印刷电路板正确对准,按压时均匀用力。必要时可参考技术手册中的安装指南。

    总结和推荐


    综上所述,这款0.3mm间距RA SMT上下接点双侧接触型一触式锁紧连接器凭借其高效可靠的性能,在多个应用领域中表现出色。无论是消费者电子产品还是工业自动化领域,该产品都能为用户提供可靠稳定的连接解决方案。我们强烈推荐此款连接器给那些寻求高品质、高性能和高可靠性的客户。

04 6293 613 005 829+参数

参数
间距 300μm
连接器/触头类型 底部
触头镀层
扁平柔性类型 FPC
端接 焊盘
针脚数 13pin
外壳颜色 -
板上高度 840μm
额定电流 -
通用封装 SMD,P=0.3mm,卧贴
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

04 6293 613 005 829+厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。
