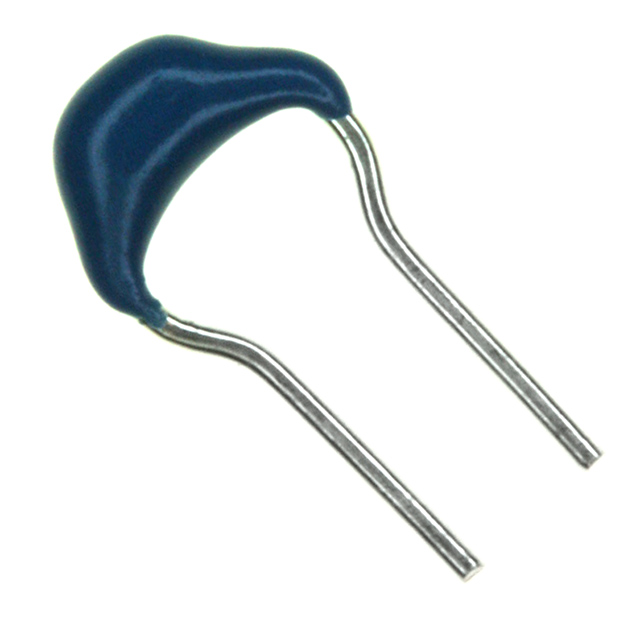

FK26X7R2A105KN006

产品分类: 陶瓷电容
厂牌: TDK
产品描述: 1μF ±10% X7R 100V 通孔安装 5.5mm*3.5mm*6mm
供应商型号: 12M-FK26X7R2A105KN006
供应商: 云汉优选
标准整包数: 2000
TDK 陶瓷电容 FK26X7R2A105KN006

FK26X7R2A105KN006概述

    电子元器件产品技术手册:FK系列电容器

    产品简介


    本产品是FK系列的多层陶瓷电容器(MLCC),广泛适用于各类高可靠性电子设备。FK系列电容器分为通用型(最高电压为50V)和中压型(电压范围100到630V)两大类。这些电容器具有出色的温度稳定性和高频特性,适用于各种工业和消费电子产品中。产品符合RoHS指令,确保无铅且环保。

    技术参数


    - 额定电压:
    - 通用型(最高电压50V)
    - 中压型(电压范围100到630V)
    - 电容值:
    - 通用型:从0.5pF到10000pF不等
    - 中压型:从0.5pF到8200pF不等
    - 耐温范围:
    - -55°C 到 +125°C
    - -55°C 到 +85°C
    - 频率特性:
    - 高频响应良好
    - 封装尺寸:
    - 尺寸范围从4.0mm x 2.5mm x 2.5mm 到 7.5mm x 4.0mm x 4.0mm 不等
    - 电气特性:
    - 宽广的电容范围和高精度
    - 稳定的温度系数

    产品特点和优势


    - 高电容量: 通过优化的陶瓷材料和多层技术实现高电容量。
    - 高可靠性: 在指定环境下保持高可靠性。
    - 低残余电感: 具备优异的频率特性。
    - 成型技术: 引脚弯曲设计,保证高度一致插入并便于焊接。
    - 自动插入规格: 可用于自动化生产线,减少组装成本。

    应用案例和使用建议


    - 移动设备: 可用于智能手机和平板电脑,需要小型化且高效的电容解决方案。
    - 工业控制: 在工业自动化和控制设备中,用于电源管理和信号处理。
    - 汽车电子: 在车载娱乐系统和安全系统中,提供可靠的电容支持。
    - 使用建议:
    - 在组装过程中要严格按照规格要求进行操作,确保焊接质量。
    - 使用环境需符合电容器的工作温度范围。

    兼容性和支持


    - 兼容性: FK系列电容器可与其他标准电子元件一起使用,确保广泛的兼容性。
    - 技术支持: 供应商提供全面的技术支持和售后服务,以满足客户的各种需求。

    常见问题与解决方案


    - 问题一: 焊接时出现裂纹
    - 解决方案: 检查焊接温度和时间,遵循推荐焊接曲线。
    - 问题二: 电容器过热
    - 解决方案: 确保电容器在额定工作范围内使用,并注意散热措施。
    - 问题三: 电容值不稳定
    - 解决方案: 选择符合应用要求的电容型号,避免超范围使用。

    总结和推荐


    FK系列电容器以其卓越的温度稳定性、高电容密度和可靠性在市场上脱颖而出。对于需要高效能、小体积、低成本解决方案的应用场合,FK系列电容器无疑是最佳选择。建议广大电子工程师和设计师优先考虑该系列产品,以满足多样化的市场需求。
    希望上述信息对您的应用开发有所帮助!如果您有任何进一步的问题或需要技术支持,请随时联系我们。

FK26X7R2A105KN006参数

参数
电容值 1μF
容差 ±10%
温度系数 X7R
额定电压 100V
长*宽*高 5.5mm*3.5mm*6mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装,弹夹装

FK26X7R2A105KN006厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

FK26X7R2A105KN006数据手册

厂牌 PDF简要描述 下载
TDK 陶瓷电容 TDK FK26X7R2A105KN006 FK26X7R2A105KN006数据手册

FK26X7R2A105KN006封装设计

查看详情并下载
Symbol
Footprint
3D Model
