首页  >  产品百科  >  FA18X8R1E104KNU00

FA18X8R1E104KNU00

产品分类: 陶瓷电容
厂牌: TDK
产品描述: 100nF ±10% X8R 25V 通孔安装 4mm*2.5mm*5.5mm
供应商型号: 3618877
供应商: 海外现货
标准整包数: 1

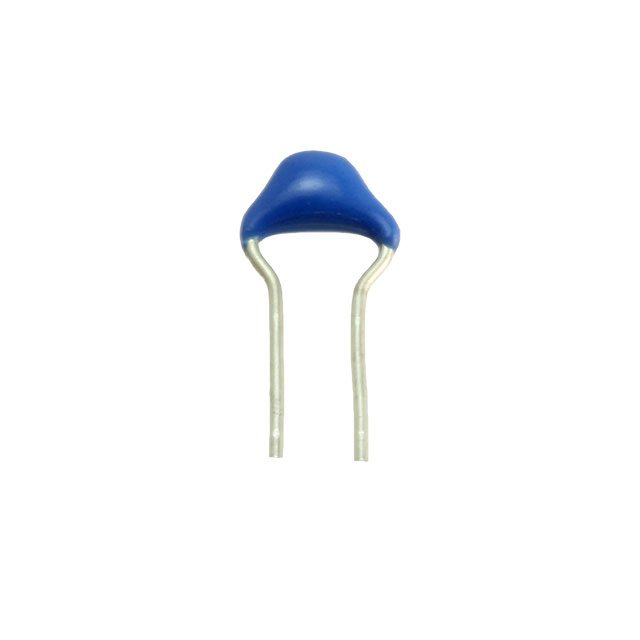

TDK 陶瓷电容 FA18X8R1E104KNU00

FA18X8R1E104KNU00概述

    电子元器件产品技术手册:FA系列多层陶瓷电容(MLCC)

    产品简介


    FA系列是TDK公司推出的一款多层陶瓷电容(MLCC),适用于各种汽车电子设备及其他严格要求的场合。FA系列MLCC具有多种型号,包括FA28、FA24、FA26、FA20、FA22、FA18、FA14、FA16、FA11等。这些电容均采用卤素无害材料制造,符合RoHS指令标准,适用于高温度环境下的稳定工作。FA系列电容广泛应用于噪声抑制、谐振电路、旁路电容和电源管理等领域。

    技术参数


    - 尺寸:
    - 引脚间距:2.5 mm 或 5.0 mm
    - 具体型号的尺寸见下表
    - 电气特性:
    - 额定电压:25 V 到 650 V
    - 容量范围:10 pF 到 4.7 µF
    - 温度特性:NP0 和 X8R 类型
    - 工作环境:
    - 操作温度范围:-55°C 至 +150°C
    - 储存温度范围:-55°C 至 +150°C
    - 封装形式:
    - Taping(带卷)或 Bulk(散装)
    - 包装规格:
    - 每盒数量:2000个(Taping)或500个(Bulk)

    产品特点和优势


    FA系列MLCC的主要特点如下:
    1. 高可靠性:适用于高温和严苛的工作环境,可在-55°C至+150°C范围内稳定工作。
    2. 高容量范围:从10 pF到4.7 µF的宽广容量范围,满足不同应用需求。
    3. 卓越的温度稳定性:采用NP0和X8R材料,确保极低的温度漂移,适用于温度敏感的应用。
    4. 高耐久性:通过AEC-Q200认证,确保在汽车应用中的可靠性和耐久性。
    5. 环保材料:卤素无害材料,符合RoHS指令,适用于绿色环保的应用场合。

    应用案例和使用建议


    FA系列MLCC在多种汽车电子设备中广泛应用,例如:
    1. 噪声抑制:用于各种电机的噪声抑制措施。
    2. 谐振电路:在无钥匙进入系统等关键电路中作为谐振电路的关键组件。
    3. 旁路电容:用于开关电源的旁路电容和直流滤波。
    4. 电源管理:用于PFC输入滤波器等电源管理系统。
    使用建议:
    - 在安装前,必须预热部件以避免温度急剧变化造成的损坏。
    - 焊接时需控制好焊接峰值温度,不得超过260°C且不超过5秒。
    - 设计时要考虑散热设计,确保足够的热余量。

    兼容性和支持


    FA系列MLCC与其他电子元件具有良好的兼容性,适用于各种汽车电子设备。厂商提供详细的技术支持和售后服务,确保客户能够顺利地将产品应用于各类项目中。如果需要超出标准应用范围的支持,可随时联系厂商进行咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后电容损坏 | 确保预热温度正确,不超过260°C且不超过5秒 |
    | 性能下降 | 检查是否因高温或过电流导致 |
    | 存储条件不当 | 确保存储在干燥、无腐蚀性气体的环境中 |

    总结和推荐


    综上所述,FA系列MLCC是一款适用于汽车电子及其他严苛环境的理想选择。其高可靠性、宽广的容量范围和卓越的温度稳定性使其成为许多应用场景的首选。对于需要在高可靠性、高稳定性和高容量范围内工作的系统,我们强烈推荐FA系列MLCC。

FA18X8R1E104KNU00参数

参数
电容值 100nF
容差 ±10%
温度系数 X8R
额定电压 25V
长*宽*高 4mm*2.5mm*5.5mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

FA18X8R1E104KNU00厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

FA18X8R1E104KNU00数据手册

厂牌 PDF简要描述 下载
TDK 陶瓷电容 TDK FA18X8R1E104KNU00 FA18X8R1E104KNU00数据手册

FA18X8R1E104KNU00封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.7379
10+ ¥ 0.7379
50+ ¥ 0.7379
100+ ¥ 0.6619
200+ ¥ 0.559
500+ ¥ 0.5009
2500+ ¥ 0.5009
5000+ ¥ 0.5009
库存: 1881
起订量: 68 增量: 0
交货地:
最小起订量为:50
合计: ¥ 36.89
