CAA572C0G3A663J640LH

产品分类: 陶瓷电容
厂牌: TDK
产品描述: 66nF ±5% C0G(NP0) 1KV 贴片安装 6.1mm*5.6mm*6.4mm
供应商型号: 3702875
供应商: 海外现货
标准整包数: 1

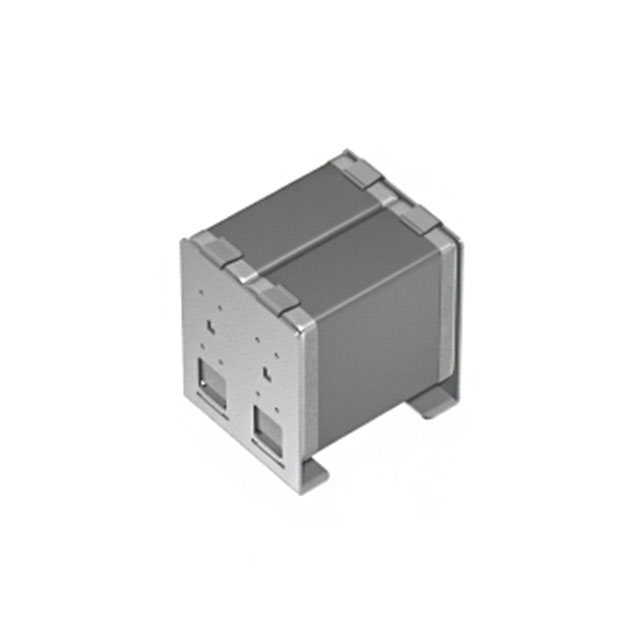

TDK 陶瓷电容 CAA572C0G3A663J640LH

CAA572C0G3A663J640LH概述

    电子元器件产品技术手册:多层陶瓷芯片电容器

    1. 产品简介


    产品类型: 多层陶瓷芯片电容器(MLCC)
    主要功能: 用于平滑滤波、去耦合以及无线功率传输LC谐振电路等应用
    应用领域: 普通消费电子产品、通讯设备、家用电器、娱乐设备、计算机设备、个人设备、办公设备、测量设备、工业机器人等

    2. 技术参数


    - 外形尺寸:
    - 2线型:6.0 x 5.0 mm (CAA572)
    - 3线型:6.0 x 7.5 mm (CAA573)
    - 厚度:
    - 6.40 ± 0.50 mm (标准厚度)
    - 工作电压:
    - X7R:35V、100V、350V、630V、1000V
    - C0G:25V、35V
    - X7S:100V
    - X7T:630V、350V
    - 额定电容范围:
    - X7R:1 pF 至 100 µF
    - C0G:20 nF 至 99 nF
    - X7S:33 µF 至 47 µF
    - X7T:1 µF 至 3.3 µF
    - 温度特性:
    - C0G:-55至+125°C,温度系数为0±30 ppm/°C
    - X7R:-55至+125°C,电容变化±15%
    - X7S:-55至+125°C,电容变化±22%
    - X7T:-55至+125°C,电容变化+22%至-33%

    3. 产品特点和优势


    - 高电容密度: 采用独特的结构设计,实现了高电容密度。
    - 高可靠性: 通过优化金属框架材料,减少了机械应力和热冲击。
    - 低电阻: MLCC与金属框架之间使用高温焊料和夹具连接,降低了再流焊过程中MLCC脱落的风险。
    - 适用范围广: 可用于多种应用场景,如平滑滤波和去耦合,以及无线功率传输LC谐振电路。

    4. 应用案例和使用建议


    - 平滑滤波和去耦合应用: 适用于要求高电容的应用,例如电源线路滤波、旁路电容等。
    - 无线功率传输LC谐振电路: C0G系列适用于无线功率传输系统的LC谐振电路。
    - 工业设备: 高温环境下,MLCC的温度稳定性有助于保持设备的正常运行。
    使用建议:
    - 在设计设备时,考虑增加保护电路或备用电路以增强设备的安全性。
    - 请确保使用最新的交付规格,以确保正确和安全的使用。

    5. 兼容性和支持


    - 兼容性: 这些MLCC与市面上常见的电路板设计兼容,可以广泛应用于各种电子设备。
    - 支持和服务: 请联系当地的TDK销售代表获取更多技术支持和服务。

    6. 常见问题与解决方案


    - 问题1: 再流焊过程中MLCC脱落
    解决方法: 使用高温焊料和夹具连接MLCC与金属框架,以减少脱落风险。

    - 问题2: 温度范围内电容变化大
    解决方法: 选择合适的电容温度特性,如C0G系列具有较低的温度系数,适用于需要稳定电容值的应用。

    7. 总结和推荐


    综上所述,TDK的多层陶瓷芯片电容器具备高电容密度、高可靠性及低电阻的特点,适合于广泛的工业和消费类电子设备中。特别是在要求稳定电容值和承受高低温变化的应用中表现优异。强烈推荐使用这些电容器,特别是在需要高可靠性和高性能的场合。
    如需了解更多详细信息和技术规格,请参阅相关的交付规格文档。

CAA572C0G3A663J640LH参数

参数
电容值 66nF
容差 ±5%
温度系数 C0G(NP0)
额定电压 1KV
长*宽*高 6.1mm*5.6mm*6.4mm
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

CAA572C0G3A663J640LH厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

CAA572C0G3A663J640LH数据手册

厂牌 PDF简要描述 下载
TDK 陶瓷电容 TDK CAA572C0G3A663J640LH CAA572C0G3A663J640LH数据手册

CAA572C0G3A663J640LH封装设计

查看详情并下载
Symbol
Footprint
3D Model
