首页  >  产品百科  >  C4532X7R2J683M160KA

C4532X7R2J683M160KA

产品分类: 陶瓷电容
厂牌: TDK
产品描述: 68nF ±20% X7R 630V 1812 贴片安装 4.5mm(长度)*3.2mm(宽度)
供应商型号: 445-4518-1-ND
供应商: Digi-Key
标准整包数: 1

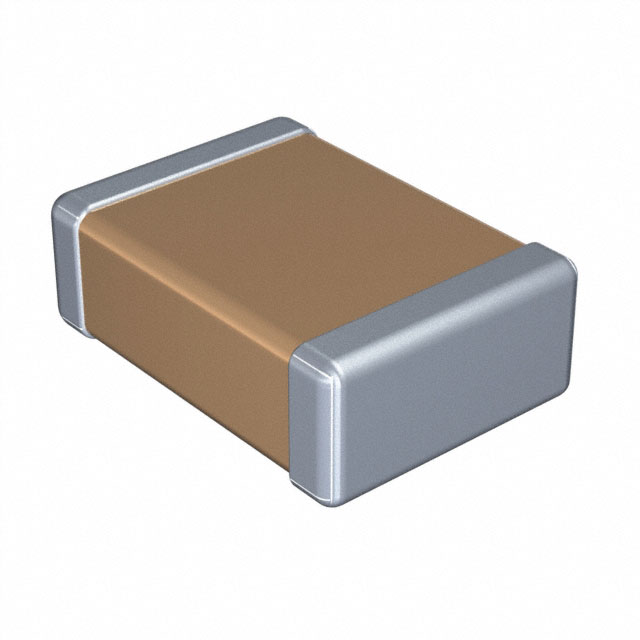

TDK 陶瓷电容 C4532X7R2J683M160KA

C4532X7R2J683M160KA概述

    # 多层陶瓷芯片电容器(MLCC)——商业级中压系列

    产品简介


    多层陶瓷芯片电容器(MLCC)是现代电子电路中的关键组件,广泛应用于多种设备中。本系列产品是商业级的中压型(额定电压范围为100至630V),采用先进的多层陶瓷技术,提供高可靠性及稳定的电容值。该系列包含以下尺寸:C1005(0402英寸)、C1608(0603英寸)、C2012(0805英寸)、C3216(1206英寸)、C3225(1210英寸)、C4532(1812英寸)和C5750(2220英寸)。这些电容器具备出色的温度稳定性和抗直流偏置能力,特别适合用于高电压电路设计。
    主要功能
    - 支持高电压电路:能够承受高达630V的工作电压。
    - 优异的温度稳定性:适用于宽温范围内的各种工业环境。
    - 多功能应用:广泛应用于解耦、平滑、抑制尖峰脉冲以及谐振电路等领域。
    应用领域
    - 无线充电单元
    - 直流-直流转换器
    - 逆变器
    - 其他高压电路相关应用

    技术参数


    以下是该系列电容器的主要技术规格:
    | 参数 | 规格 |

    | 额定电压 | 100V、250V、350V、450V、630V |
    | 容量范围 | 1pF至22µF |
    | 尺寸规格 | C1005(0402)、C1608(0603)、C2012(0805)、C3216(1206)、C3225(1210)、C4532(1812)、C5750(2220) |
    | 温度系数选项 | C0G(±30ppm/℃)、X5R(±15%)、X7R(±15%)等 |
    | 工作温度范围 | -55°C至+125°C |

    产品特点和优势


    - 卓越的温度稳定性:C0G类型的电容器在-55°C至+125°C范围内具有出色的温度稳定性,适合严苛环境下的使用。
    - 高可靠性:通过严格的制造工艺确保长期稳定性能。
    - 多样化选择:提供多种尺寸和电压等级,满足不同应用场景的需求。
    - 无铅环保设计:符合RoHS标准,绿色环保。
    - 广泛的适用性:可广泛应用于消费类电子产品、通信设备、计算机及其外围设备等领域。

    应用案例和使用建议


    应用案例
    1. 无线充电单元:利用MLCC的高容量特性,实现高效的能量传输。
    2. 逆变器电路:在逆变器中作为滤波元件,减少输出波形的纹波。
    3. 直流-直流转换器:用于储能和平滑输出电压。
    使用建议
    - 在设计电路时,应充分考虑电容器的耐压值与实际需求匹配,避免因过压导致损坏。
    - 对于高频应用场合,优先选用X7R或X5R类型的电容器以获得更好的温度稳定性。
    - 确保正确的安装方式,防止物理损伤影响其使用寿命。

    兼容性和支持


    本系列产品与大多数主流电子平台和工具完全兼容。此外,TDK公司提供了详尽的技术文档和支持服务,包括但不限于产品选型指南、样品申请、技术支持热线等。客户可通过当地销售代表获取更多详细信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器发热严重 | 检查是否超过额定电流或电压 |
    | 容量变化超出预期 | 更换更高品质等级的产品 |
    | 接触不良 | 确保焊点牢固,必要时重新焊接 |

    总结和推荐


    综上所述,该商业级中压多层陶瓷芯片电容器凭借其卓越的性能、广泛的适用性及良好的性价比,在众多应用场景中展现出显著的优势。无论是日常消费电子产品还是高端工业设备,它都能提供可靠的支持。因此,强烈推荐此款产品给需要高性能电容器的用户。如果您正在寻找一款兼具稳定性和多样性的电容器解决方案,这款产品无疑是一个明智的选择。

C4532X7R2J683M160KA参数

参数
电容值 68nF
容差 ±20%
温度系数 X7R
额定电压 630V
长*宽*高 4.5mm(长度)*3.2mm(宽度)
通用封装 1812
安装方式 贴片安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 卷带包装

C4532X7R2J683M160KA厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

C4532X7R2J683M160KA数据手册

厂牌 PDF简要描述 下载
TDK 陶瓷电容 TDK C4532X7R2J683M160KA C4532X7R2J683M160KA数据手册

C4532X7R2J683M160KA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.828 ¥ 6.9966
10+ $ 0.499 ¥ 4.2162
100+ $ 0.3465 ¥ 2.9276
库存: 696
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6.99
直接购买
加入购物车
