首页  >  产品百科  >  CK45-E3FD103ZYNNA

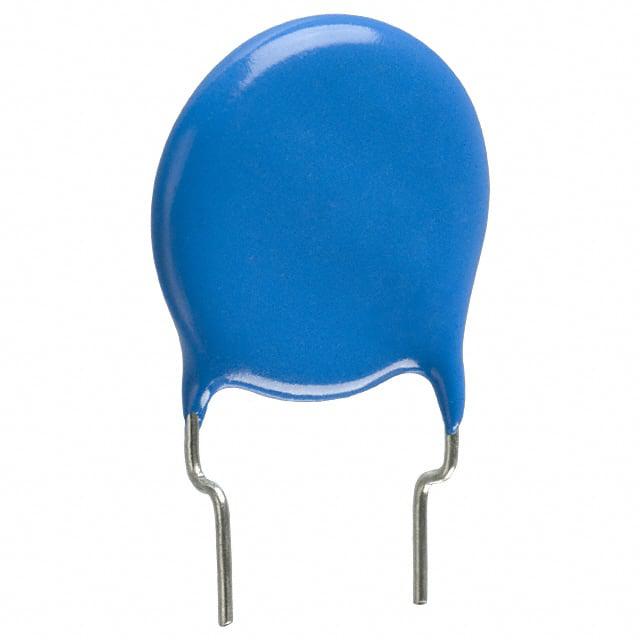

CK45-E3FD103ZYNNA

产品分类: 陶瓷电容
厂牌: TDK
产品描述: 10nF -20%~80% 3KV 通孔安装 17.5mm*6mm*21.5mm
供应商型号: 445-16008-ND
供应商: Digi-Key
标准整包数: 1000
TDK 陶瓷电容 CK45-E3FD103ZYNNA

CK45-E3FD103ZYNNA概述

    Mid-High Voltage Ceramic Capacitors CK45 Series 技术手册解析

    1. 产品简介


    CK45系列是TDK公司生产的一款适用于中高电压领域的盘式陶瓷电容器。这些电容器具有高可靠性,特别适合于各种一般用途。主要特性包括采用TDK特有的陶瓷材料和铜电极材料,提高了电容器的工作可靠性和稳定性。此外,这些电容器符合RoHS指令标准,确保不含有害物质,同时也提供无卤素的外部树脂涂层,以满足环保要求。

    2. 技术参数


    | 参数 | 规格 |

    | 额定电压 | DC 1kV, 2kV, 3kV |
    | 容量范围 | 100pF 到 10,000pF |
    | 温度特性 | B(±10%), E(+20, –55%) |
    | 工作温度范围 | -25°C 到 +105°C |
    | 尺寸 | 5.0mm x 5.0mm 到 17.5mm x 6.0mm |
    | 引脚形状符号 | G(垂直折弯), N(短引脚)|

    3. 产品特点和优势


    CK45系列的主要特点包括:
    - 高可靠性:采用TDK特制陶瓷材料和铜电极,显著提升了产品的稳定性和寿命。
    - 符合RoHS标准:不含铅、镉、汞、六价铬及特定溴基阻燃剂,保证了环保安全。
    - 无卤素外部涂层:推荐使用环保型外部树脂涂层,适用于严格的环保标准。
    - 宽泛的工作温度范围:-25°C到+105°C,适合多种恶劣环境下的应用。
    - 广泛的应用场景:适用于各类通用电子产品,如家电、工业设备、通信设备等。

    4. 应用案例和使用建议


    - 家用电器:用于家电的电源电路中,提高稳定性。
    - 工业设备:用于工业设备的稳压电路中,提升设备的整体性能。
    - 通信设备:适用于通信设备中的滤波电路,减少信号干扰。
    使用建议:
    - 在选择具体型号时,根据应用需求确定额定电压和容量范围。
    - 注意安装时的温度条件,确保不超过最大工作温度。
    - 使用无卤素外部涂层的产品,确保符合环保标准。

    5. 兼容性和支持


    CK45系列电容器可以与其他符合标准的电子元器件配套使用。厂商提供了详尽的技术支持文档和售后服务,确保用户能够得到有效的技术支持和及时的帮助。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 引脚弯曲不良 | 检查并调整引脚弯曲角度,确保符合标准。 |
    | 稳定性差 | 重新校验工作环境温度,确保不超过额定温度范围。 |
    | 寿命较短 | 更换为符合更高可靠性要求的型号,检查是否使用不当导致损坏。 |

    7. 总结和推荐


    综上所述,TDK CK45系列中高电压陶瓷电容器以其高可靠性、广泛的适用范围以及符合环保标准的优势,在各类通用电子产品中有着广泛应用。推荐在需要稳定性和环保性的应用场合中选用此系列电容器。

CK45-E3FD103ZYNNA参数

参数
电容值 10nF
容差 -20%~80%
温度系数 -
额定电压 3KV
长*宽*高 17.5mm*6mm*21.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 停产
包装方式 散装

CK45-E3FD103ZYNNA厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

CK45-E3FD103ZYNNA数据手册

厂牌 PDF简要描述 下载
TDK 陶瓷电容 TDK CK45-E3FD103ZYNNA CK45-E3FD103ZYNNA数据手册

CK45-E3FD103ZYNNA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.2854 ¥ 2.3882
库存: 0
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 0
直接购买
加入购物车
