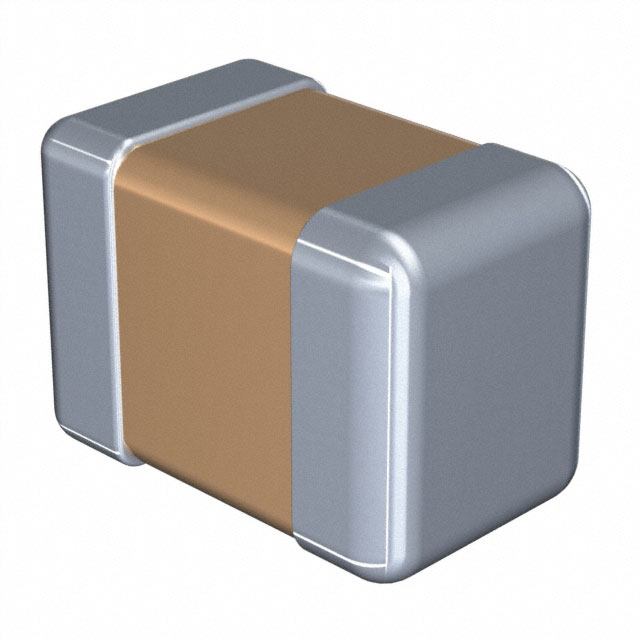

C2012C0G1H272J060AA

产品分类: 陶瓷电容
厂牌: TDK
产品描述: 2.7nF ±5% C0G(NP0) 50V 0805 贴片安装 2mm*1.25mm*600μm
供应商型号: 445-7508-2-ND
供应商: Digi-Key
标准整包数: 4000
TDK 陶瓷电容 C2012C0G1H272J060AA

C2012C0G1H272J060AA概述

    文章标题:多层陶瓷芯片电容器(MLCC)C系列技术手册

    1. 产品简介


    多层陶瓷芯片电容器(MLCC)是表面贴装式电子元器件,其内部由交替堆叠的多层陶瓷介质和内电极组成,这种一体化结构赋予了其卓越的机械强度和高可靠性。产品广泛应用于通用电子产品,包括移动设备、服务器、PC、平板电脑、电源电路以及家用电器等领域。
    MLCC的核心优势在于低等效串联电阻(ESR)和低等效串联电感(ESL),使其具备出色的频率响应能力。此外,产品无极性设计使其适应多种电路需求。本文将详细解析C系列MLCC的产品特点、技术参数及应用场景。

    2. 技术参数


    | 参数类别 | 具体描述 |

    | 产品类型 | C0402 [01005英寸]、C0603 [0201英寸]、C1005 [0402英寸]、C1608 [0603英寸]、C2012 [0805英寸] 等 |
    | 工作电压范围 | 最大75V |
    | 电容值范围 | 0.5 pF 至 2,200,000 pF(2.2 µF) |
    | 温度特性 | 包括C0G(±30 ppm/°C)、X5R(±15%,-55℃至+85℃)、X7R(±15%,-55℃至+125℃) |
    | 封装尺寸 | 01005英寸至2220英寸 |
    | 温度范围 | -55℃至+125℃ |
    | 特殊特性 | 无铅、符合RoHS标准,不含卤素 |

    3. 产品特点和优势


    - 机械强度与可靠性:一体化结构确保了优异的抗振能力和耐久性。
    - 低阻抗特性:低ESR和ESL特性使产品在高频环境下表现出色。
    - 温度稳定性:C0G型号温度系数极低,适合温度敏感型电路。
    - 广泛的适用性:支持多种温度范围和电压等级,满足不同应用场景需求。

    4. 应用案例和使用建议


    应用案例:
    - 服务器与存储系统:用于电源滤波,稳定供电电压。
    - 移动设备:适用于便携式设备中体积受限的环境。
    - 消费电子:为音频、视频处理提供高性能支持。
    使用建议:
    - 针对高温环境,建议选用X7R或X5R类型的电容器以保证稳定的性能。
    - 在高频滤波电路中,优先选择小尺寸(如C0402)且高频率特性的型号。
    - 为避免共振效应,建议在多个电容并联时采用不同容量值组合。

    5. 兼容性和支持


    C系列MLCC具有良好的兼容性,可与其他主流品牌的同类产品互换使用。此外,TDK公司为客户提供全面的技术支持和售后服务,涵盖产品选型、安装指导及故障排除等环节。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容值不稳定 | 检查焊接工艺,确保焊接温度和时间准确。 |
    | 高频滤波效果不佳 | 更换更高频率特性的型号。 |
    | 产品寿命短 | 确保使用环境符合规格要求,避免超温工作。 |

    7. 总结和推荐


    C系列多层陶瓷芯片电容器凭借其卓越的性能、广泛的适用性和可靠的稳定性,在各类通用电子设备中表现出色。特别是其优秀的温度稳定性和低阻抗特性,使其成为许多高性能电路的理想选择。因此,我们推荐C系列MLCC作为通用电子设计中的首选元器件。
    对于需要高精度、宽温度范围工作的场景,建议优先考虑C0G型号;而对于一般性应用,则可以选择成本效益更高的X5R或X7R型号。无论何种需求,C系列MLCC均能提供稳定可靠的支持,值得信赖。

C2012C0G1H272J060AA参数

参数
电容值 2.7nF
容差 ±5%
温度系数 C0G(NP0)
额定电压 50V
长*宽*高 2mm*1.25mm*600μm
通用封装 0805
安装方式 贴片安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 卷带包装

C2012C0G1H272J060AA厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

C2012C0G1H272J060AA数据手册

厂牌 PDF简要描述 下载
TDK 陶瓷电容 TDK C2012C0G1H272J060AA C2012C0G1H272J060AA数据手册

C2012C0G1H272J060AA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.0303 ¥ 0.2535
8000+ $ 0.0279 ¥ 0.2337
12000+ $ 0.0267 ¥ 0.2235
库存: 12000
起订量: 4000 增量: 1
交货地:
最小起订量为:4000
合计: ¥ 1014
直接购买
加入购物车
