首页  >  产品百科  >  CGA5H3C0G2E392J115AA

CGA5H3C0G2E392J115AA

产品分类: 陶瓷电容
厂牌: TDK
产品描述: 3.9nF ±5% C0G(NP0) 250V 1206 贴片安装 3.2mm*1.6mm*1.6mm
供应商型号: 445-5772-6-ND
供应商: Digi-Key
标准整包数: 1

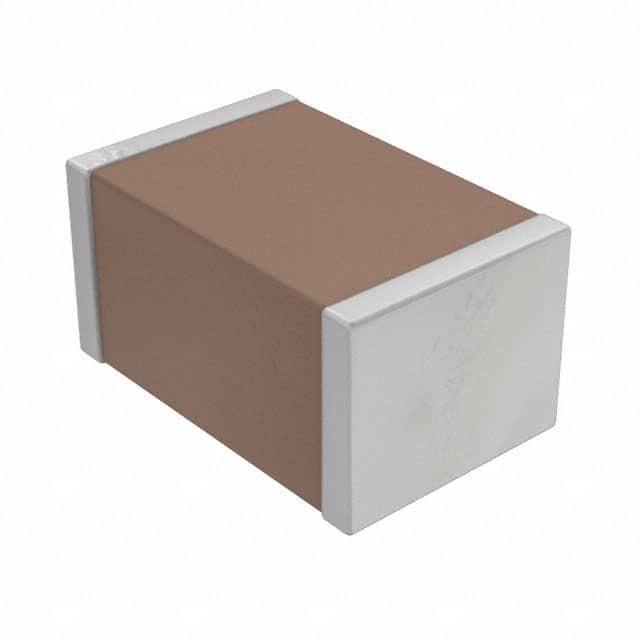

TDK 陶瓷电容 CGA5H3C0G2E392J115AA

CGA5H3C0G2E392J115AA概述

    多层陶瓷电容器技术手册

    1. 产品简介


    多层陶瓷电容器(MLCC)是一种广泛应用于电子设备中的关键组件,特别是那些需要高性能电容特性的应用。本手册介绍了TDK公司的多层陶瓷电容器系列,其中包含不同尺寸和电压等级的产品,适用于各种汽车应用。
    - 产品类型:多层陶瓷电容器
    - 主要功能:提供高耐压特性,适用于车载设备和其他高电压应用
    - 应用领域:汽车、电源控制、无线充电单元、逆变器等

    2. 技术参数


    以下是TDK多层陶瓷电容器的主要技术参数:
    - 电压等级:100V, 250V, 450V, 630V
    - 温度范围:-55°C至+125°C
    - 容量范围:1pF至10,000,000pF(不同型号)
    - 温度特性:C0G(0±30ppm/°C)、X7R(±15%)、X7S(±22%)
    - 封装尺寸:多种尺寸可供选择,包括1005 [0402英寸]、1608 [0603英寸]、2012 [0805英寸]等
    - 包装方式:采用标准卷带包装,易于自动化生产和装配

    3. 产品特点和优势


    - 高可靠性:C0G温度特性确保电容器在宽温度范围内具有极高的稳定性。
    - 宽广的工作温度范围:可在极端环境下保持稳定的性能。
    - 高耐压:最大电压等级可达630V,适用于高电压电路。
    - AEC-Q200认证:符合汽车行业严格的质量标准。

    4. 应用案例和使用建议


    - 无线充电单元:适用于如DC-DC转换器、逆变器和车载充电机等应用。
    - 高电压电路:用于分路、平滑、阻尼和共振电路。

    使用建议:
    - 在设计阶段,需充分考虑安全保护电路的设计,特别是在高风险应用中。
    - 根据具体应用需求,选择合适的电压等级和封装尺寸。
    - 确保使用时的环境条件符合产品规格要求,避免过热和过冷导致性能下降。

    5. 兼容性和支持


    - 兼容性:多层陶瓷电容器可与其他标准电子元器件兼容,便于集成到现有系统中。
    - 支持和服务:TDK公司提供详尽的技术支持和售后服务,包括交付规格说明和安全指导。

    6. 常见问题与解决方案


    - 问题:产品寿命短?
    解决办法:确保使用环境符合规范,避免超负荷运行。
    - 问题:稳定性差?
    解决办法:检查温度范围是否超出产品规格,必要时增加额外的保护电路。

    7. 总结和推荐


    TDK多层陶瓷电容器以其高可靠性、宽温度范围和高耐压特性,成为汽车和其他高电压应用的理想选择。我们强烈推荐使用这些产品,并建议用户根据具体应用需求选择合适的型号。如需进一步了解产品信息或技术支持,请联系TDK销售代表获取详细资料。

CGA5H3C0G2E392J115AA参数

参数
电容值 3.9nF
容差 ±5%
温度系数 C0G(NP0)
额定电压 250V
长*宽*高 3.2mm*1.6mm*1.6mm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

CGA5H3C0G2E392J115AA厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

CGA5H3C0G2E392J115AA数据手册

厂牌 PDF简要描述 下载
TDK 陶瓷电容 TDK CGA5H3C0G2E392J115AA CGA5H3C0G2E392J115AA数据手册

CGA5H3C0G2E392J115AA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.4485 ¥ 3.7898
10+ $ 0.2691 ¥ 2.2739
100+ $ 0.1597 ¥ 1.3369
1000+ $ 0.1167 ¥ 0.9767
库存: 1605
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.78
