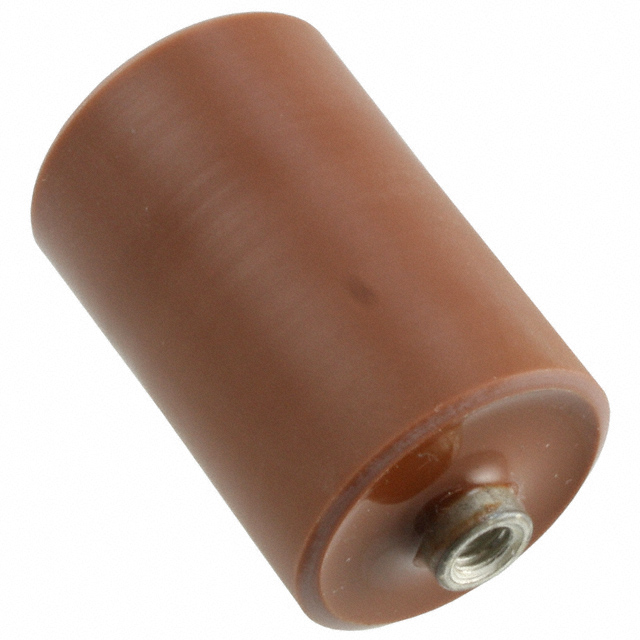

UHV-251A

产品分类: 陶瓷电容
厂牌: TDK
产品描述: 100pF ±10% Z5T 50KV 底座安装,螺纹安装 35mm(长度)
供应商型号: 2920017
供应商: 海外现货
标准整包数: 1
TDK 陶瓷电容 UHV-251A

UHV-251A概述

    Ultra High Voltage Ceramic Capacitors: UHV Series

    1. 产品简介


    Ultra High Voltage Ceramic Capacitors (UHV系列) 是专为高电压电源和激光系统设计的高性能电容器。这些电容器采用金属终端,能够在极端条件下提供可靠的性能。它们的主要功能包括稳定电压和存储电能,适用于医疗设备、光刻、工业分析等领域。

    2. 技术参数


    UHV系列的详细技术参数如下表所示:
    | 零件编号 | 子编号 | 额定电压(kV) | 电容(pF) | 介电损耗角正切(%) | 绝缘电阻(MΩ) | 击穿电压(kVAC) |
    ||
    | UHV-221A | 60711ZT201K4DDA | 20 | 200±10% | 0.2 | 100000 | 10 |
    | UHV-222A | 60716ZT401K4DDA | 20 | 400±10% | 0.2 | 100000 | 10 |
    | ... | ... | ... | ... | ... | ... | ... |
    这些电容器具有较高的额定电压范围(20至50kV),并表现出低等效串联电阻(ESR)和低损耗特性。温度特性为Z5T(+10至+85°C,±22/-33%)。这些参数保证了电容器在各种恶劣环境下依然可以保持稳定的工作状态。

    3. 产品特点和优势


    UHV系列电容器的主要特点和优势包括:
    - 高可靠性:采用了高可靠性的模压树脂材料,能够承受极端温度变化。
    - 易于安装:模具型金属螺纹端子,便于安装。
    - 宽工作温度范围:可在-30至+85°C范围内工作,适合多种应用场合。
    - 优良的电气特性:低等效串联电阻(ESR)、低损耗和低失真因子。
    这些特点使得UHV系列电容器在高电压应用领域具有显著的竞争优势。

    4. 应用案例和使用建议


    UHV系列电容器广泛应用于高电压电源电路,例如医疗设备、光刻和工业分析仪。为了确保最佳使用效果,建议在设计设备时考虑保护电路或备份电路,以避免因过热或其他因素导致的损坏。
    此外,在操作过程中应避免接触电解液,防止静电损害。请遵循制造商的操作指南,以确保安全使用。

    5. 兼容性和支持


    UHV系列电容器符合RoHS指令,适用于大多数通用应用。如果需要将其用于特定的安全要求高的领域(如航空航天、交通运输、医疗设备等),请先与制造商联系确认其适用性。制造商还提供了详尽的技术支持和维护服务,以确保客户能够顺利使用和维护这些电容器。

    6. 常见问题与解决方案


    以下是使用UHV系列电容器时常见的几个问题及其解决方案:
    1. 静电损害:建议使用接地措施和防静电手套进行操作。
    2. 安装不当:严格按照制造商的安装指南进行安装。
    3. 过热损坏:确保产品不暴露在高温环境中。
    通过这些解决方案,可以有效避免这些问题带来的影响。

    7. 总结和推荐


    UHV系列电容器凭借其出色的电气特性和可靠性,非常适合用于高电压应用场合。其广泛的额定电压范围、良好的电气性能以及易于安装的特点使其成为市场上一款极具竞争力的产品。对于需要高电压电容器的应用场合,强烈推荐使用UHV系列电容器。

UHV-251A参数

参数
电容值 100pF
容差 ±10%
温度系数 Z5T
额定电压 50KV
长*宽*高 35mm(长度)
安装方式 底座安装,螺纹安装
应用等级 通用级
零件状态 在售
包装方式 散装

UHV-251A厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

UHV-251A数据手册

厂牌 PDF简要描述 下载
TDK 陶瓷电容 TDK UHV-251A UHV-251A数据手册

UHV-251A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 410.1027
5+ ¥ 402.7795
10+ ¥ 402.7795
20+ ¥ 395.4562
40+ ¥ 395.4562
60+ ¥ 395.4562
300+ ¥ 395.4562
600+ ¥ 395.4562
库存: 5
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 410.1
直接购买
加入购物车
