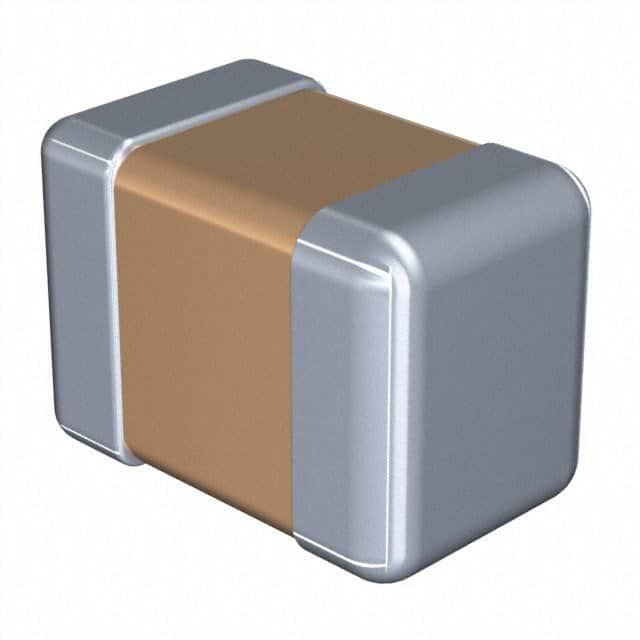

C2012X5R1C475K125AC

产品分类: 陶瓷电容
厂牌: TDK
产品描述: 4.7μF ±10% X5R 16V 0805 贴片安装 2mm*1.25mm*1.25mm
供应商型号: CSJ-ST47921388
供应商: 海外现货
标准整包数: 1
TDK 陶瓷电容 C2012X5R1C475K125AC

C2012X5R1C475K125AC概述

    多层陶瓷芯片电容器 (MLCC) 技术手册

    产品简介


    多层陶瓷芯片电容器(MLCC)是表面贴装式电容器,具有多个交替堆叠的介质和导电材料层。这类电容器主要用于一般电子设备,包括音频视频设备、通信设备、家用电器、娱乐设备、计算机设备、个人设备、办公设备、测量设备、工业机器人等。其类型包括C0402(01005英寸)、C0603(0201英寸)、C1005(0402英寸)、C1608(0603英寸)、C2012(0805英寸)、C3216(1206英寸)、C3225(1210英寸)、C4532(1812英寸)和C5750(2220英寸)。这些电容器适用于直流电压高达75V的应用。

    技术参数


    - 尺寸代码:JIS/EIA标准
    - 电压范围:最高75V
    - 温度特性:
    - C0G:±30 ppm/℃,-55至+125℃
    - X5R:±15%,-55至+85℃
    - X6S:±22%,-55至+105℃
    - X7R:±15%,-55至+125℃
    - X7S:±22%,-55至+125℃
    - 电容范围:高达100μF
    - 电容精度:±0.1 pF至±20%
    - 厚度:0.20 mm 至 2.80 mm
    - 包装方式:盘式包装

    产品特点和优势


    1. 机械强度高:由于单片结构,具备优异的机械强度和可靠性。
    2. 低ESR和ESL:简单结构使其具有较低的等效串联电阻(ESR)和等效串联电感(ESL),能够更接近理论值进行电路设计。
    3. 低自发热和高纹波电流能力:低ESR带来的好处使得这类电容器能够提供更低的自发热和更高的纹波电流承受能力。
    4. 无极性:无需区分正负极,安装方便。

    应用案例和使用建议


    - 移动设备:为便携式设备提供稳定电源支持。
    - 服务器和PC:提供高性能存储设备所需的电容。
    - 电源电路:在开关电源电路中起到滤波作用。
    使用建议:
    1. 确保设计时考虑到保护电路或备用电路。
    2. 在新设计中避免使用灰底标记的产品。

    兼容性和支持


    - 兼容性:与多种电子设备兼容,但不适用于航空、医疗等特殊应用。
    - 支持:厂商提供详细的交付规范,建议用户与客户交换这些交付规范。

    常见问题与解决方案


    1. 问题:电容容量不稳定
    - 解决方案:检查安装环境是否符合温度要求。

    2. 问题:电容失效
    - 解决方案:确认电压和频率参数是否超出额定范围。

    总结和推荐


    总体而言,这款多层陶瓷芯片电容器具有高机械强度、低ESR和ESL的特点,适合广泛应用于消费电子、计算机和通讯设备中。建议用户在选择使用前详细了解产品特性和适用范围,以确保最佳效果。
    推荐使用:强烈推荐用于一般用途的电子设备,特别是在需要低自发热和高纹波电流能力的应用场景中。

C2012X5R1C475K125AC参数

参数
电容值 4.7μF
容差 ±10%
温度系数 X5R
额定电压 16V
长*宽*高 2mm*1.25mm*1.25mm
通用封装 0805
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

C2012X5R1C475K125AC厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

C2012X5R1C475K125AC数据手册

厂牌 PDF简要描述 下载
TDK 陶瓷电容 TDK C2012X5R1C475K125AC C2012X5R1C475K125AC数据手册

C2012X5R1C475K125AC封装设计

查看详情并下载
Symbol
Footprint
3D Model
