首页  >  产品百科  >  FK20X7S2A475KR000

FK20X7S2A475KR000

产品分类:
厂牌: TDK

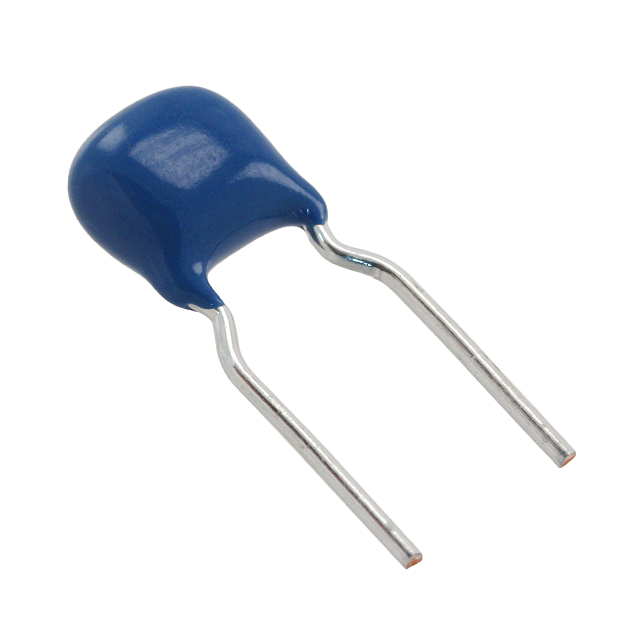

产品描述: Capacitor with Multi-layer Lead
供应商型号: 445-FK20X7S2A475K-ND
供应商: Digi-Key
标准整包数: 1
TDK  FK20X7S2A475KR000

FK20X7S2A475KR000概述

    电子元器件产品技术手册

    产品简介


    本文档介绍了型号为FK28、FK18、FK24、FK14、FK26、FK16、FK20、FK11及FK22的多层陶瓷电容器(MLCC)。这些电容器主要用于直流电压不超过50V的应用场景。此外,还有一些适用于中高电压(100至630V)的产品系列。这类电容器广泛应用于通信设备、计算机、汽车电子、工业控制等领域,为电路提供稳定的储能和滤波功能。

    技术参数


    - 额定电压:最高可承受50V直流电压。
    - 温度特性:
    - C0G类:具有±0.25pF的容差,温度变化范围为-55°C到+125°C,容差为0±30ppm/°C。
    - X7R类:具有±10%的容差,温度变化范围为-55°C到+125°C,容差为±15%。
    - X5R类:具有±10%的容差,温度变化范围为-55°C到+85°C,容差为±15%。
    - 容值范围:
    - C0G类:0.5pF到10000pF(10nF)。
    - X7R类:1000pF到68000pF(68nF),及0.1μF到10μF(100nF)。
    - X5R类:0.22μF到22μF(220nF)。
    - 其他特性:
    - 高可靠性:在指定环境条件下,可保持高可靠性。
    - 低残余电感:频率特性优异。
    - 焊接气体释放:提高了焊接性能。
    - 自动插入:有卷装规格,便于自动化装配,降低安装成本。

    产品特点和优势


    - 高容量实现:通过陶瓷介质层薄化工艺和多层堆叠技术,实现了较高的电容值。
    - 高可靠性:在规定的环境中具有很高的可靠性和稳定性。
    - 优良的频率特性:得益于低残余电感的设计,频率响应特性良好。
    - 一致的插入高度:通过“弯折”技术使引脚成型,有助于释放焊接过程中的气体,提高焊点质量。
    - 成本效益:提供自动插入的卷装规格,可降低在PCB上的安装成本。

    应用案例和使用建议


    - 案例分析:该系列产品常用于电源管理和信号耦合等领域,例如智能手机、笔记本电脑、汽车电子系统中的电源滤波和平滑处理。
    - 使用建议:选择合适的容值和电压等级以满足具体应用需求。对于需要高稳定性的应用,优先考虑C0G类型的电容器;对于通用型电路,可以选用X7R或X5R类型的电容器。在高频率电路设计中,注意其高频特性的优势。

    兼容性和支持


    - 兼容性:本系列电容器能够与市场上主流的电路板和连接器良好配合,适用于各种标准的电路板设计。
    - 技术支持:厂商提供详细的技术文档和支持服务,包括产品选型指南、应用手册和故障排除指导等资源。

    常见问题与解决方案


    - 问题1:焊接后电容器未能正确安装。
    - 解决方法:检查焊接工艺参数,确保适当的温度和时间设置。另外,确认电容器引脚是否垂直于PCB表面。
    - 问题2:电容器出现漏电流过大的情况。
    - 解决方法:根据应用需求选择适当的温度特性和容值等级。对于高稳定性要求,可考虑使用C0G类型的电容器。

    总结和推荐


    综上所述,本系列多层陶瓷电容器凭借其出色的性能、高可靠性和良好的适用性,在多个行业领域都有着广泛的应用前景。对于那些追求高性价比和高效能的设计师而言,FK系列无疑是值得推荐的选择。无论是在电源管理还是信号处理中,这款电容器都能为您的电路带来稳定和可靠的性能保障。

FK20X7S2A475KR000参数

参数
包装方式 散装

FK20X7S2A475KR000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

FK20X7S2A475KR000数据手册

厂牌 PDF简要描述 下载
TDK TDK FK20X7S2A475KR000 FK20X7S2A475KR000数据手册

FK20X7S2A475KR000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.2305 ¥ 10.3977
10+ $ 0.7634 ¥ 6.3884
500+ $ 0.463 ¥ 3.8746
1000+ $ 0.4311 ¥ 3.6076
2500+ $ 0.3952 ¥ 3.3075
5000+ $ 0.3721 ¥ 3.1144
库存: 3531
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 10.39
