首页  >  产品百科  >  CEU4J2X7R2A102K125AE

CEU4J2X7R2A102K125AE

产品分类: 陶瓷电容
厂牌: TDK
产品描述: 1nF ±10% X7R 100V 0805 贴片安装 2mm*1.25mm*1.25mm
供应商型号: 445-12033-2-ND
供应商: Digi-Key
标准整包数: 2000

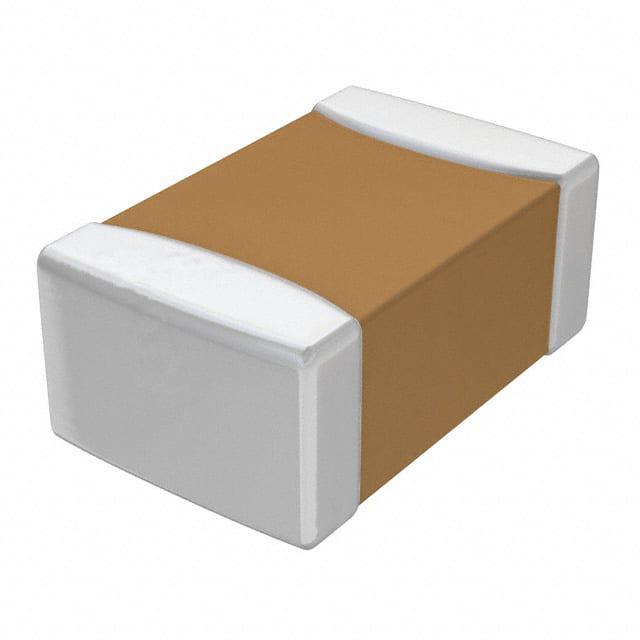

TDK 陶瓷电容 CEU4J2X7R2A102K125AE

CEU4J2X7R2A102K125AE概述

    多层陶瓷电容器(MLCC):CEU系列

    产品简介


    多层陶瓷电容器(MLCC)是一种广泛应用于汽车电子设备的无源电子元件。本文主要介绍TDK公司的CEU系列MLCC,该系列产品主要分为两种型号:CEU3 1608 [0603英寸]和CEU4 2012 [0805英寸]。这些电容器以其高可靠性和适用于苛刻工作环境的能力而闻名,特别适用于需要安全设计的电路。

    技术参数


    CEU系列MLCC的技术参数如下:
    - 尺寸代码:符合JIS(EIA)标准
    - 封装类型:0603 [1.60 x 0.80 mm] 和 0805 [2.00 x 1.25 mm]
    - 厚度:0.80 mm 或 1.25 mm
    - 额定电压:50V 和 100V
    - 容值范围:从1 nF到100 nF
    - 温度特性:X7R, –55°C 到 +125°C, ±15%
    - 耐久性:柔性树脂层吸收热应力和机械应力,提高耐久性
    - 包装:178mm卷盘,4mm间距

    产品特点和优势


    CEU系列MLCC的主要特点和优势包括:
    - 双重串联结构:通过将两个电容器串联在一个封装内,大大减少了因机械应力引起的短路故障风险。
    - 更高的机械耐久性:采用柔性树脂层,可以吸收热应力和机械应力。
    - AEC-Q200认证:符合汽车电子元件可靠性标准。

    应用案例和使用建议


    CEU系列MLCC主要用于汽车电池线路的安全设计以及需要更高安全性的电路中。此外,该系列产品也可以应用于一般的电子设备,但需注意它们并不适用于某些特定的高安全性要求的应用场合。
    - 推荐应用:汽车电池管理系统、电源转换电路、高压电路
    - 使用建议:在高温、震动和冲击环境中使用时,应注意环境因素对电容器的影响。

    兼容性和支持


    - 兼容性:CEU系列MLCC可与其他标准封装的MLCC产品互换,具有良好的兼容性。
    - 技术支持:TDK提供详细的交付规范和技术支持,以确保客户能够正确使用这些产品。

    常见问题与解决方案


    - 问题1:如何确定适合的应用环境?
    - 解决方案:根据手册中的技术参数和工作环境要求,选择合适的电压等级和容值。

    - 问题2:产品在极端温度下工作是否稳定?
    - 解决方案:参考X7R温度特性的参数,确认在–55°C至+125°C范围内电容稳定性。

    - 问题3:如何进行正确的安装?
    - 解决方案:遵循制造商提供的安装指南,确保正确焊接和固定电容器。

    总结和推荐


    CEU系列MLCC凭借其独特的双重串联结构和高可靠性,特别适合于汽车电子和其他需要高安全性的应用场合。尽管这些产品不适用于一些高风险的应用场合,但在大多数情况下,它们提供了卓越的性能和耐用性。强烈推荐给那些需要高品质和高性能电容器的设计师和工程师。
    如果您正在寻找一种既可靠又高效的MLCC解决方案,CEU系列是您的理想选择。

CEU4J2X7R2A102K125AE参数

参数
电容值 1nF
容差 ±10%
温度系数 X7R
额定电压 100V
长*宽*高 2mm*1.25mm*1.25mm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

CEU4J2X7R2A102K125AE厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

CEU4J2X7R2A102K125AE数据手册

厂牌 PDF简要描述 下载
TDK 陶瓷电容 TDK CEU4J2X7R2A102K125AE CEU4J2X7R2A102K125AE数据手册

CEU4J2X7R2A102K125AE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.0642 ¥ 0.5373
4000+ $ 0.0596 ¥ 0.4984
6000+ $ 0.0572 ¥ 0.4789
10000+ $ 0.0546 ¥ 0.4573
14000+ $ 0.0531 ¥ 0.4447
20000+ $ 0.0517 ¥ 0.4325
50000+ $ 0.0486 ¥ 0.4064
100000+ $ 0.0467 ¥ 0.3906
200000+ $ 0.0451 ¥ 0.3776
库存: 2000
起订量: 2000 增量: 1
交货地:
最小起订量为:2000
合计: ¥ 1074.6
直接购买
加入购物车
