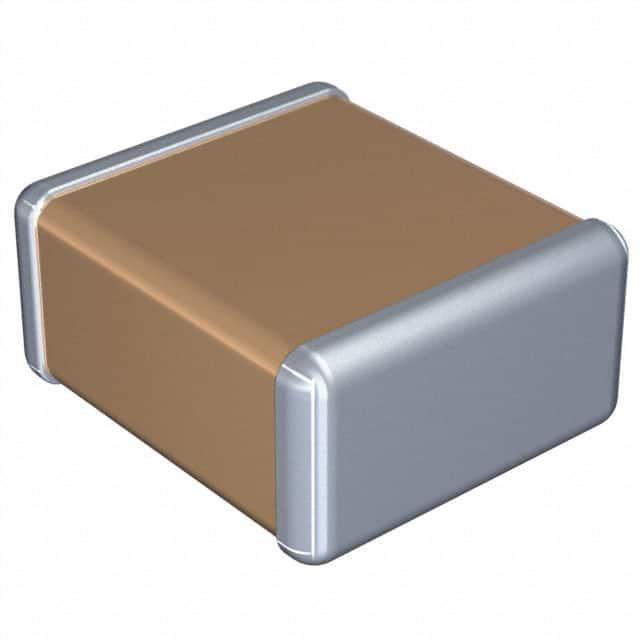

C5750X7R1H475M280KA

产品分类: 陶瓷电容
厂牌: TDK
产品描述: 4.7μF ±20% X7R 50V 2220 贴片安装 5.7mm*5mm*2.8mm
供应商型号: 810-C5750X7R1H475MKA
供应商: Mouser
标准整包数: 1
TDK 陶瓷电容 C5750X7R1H475M280KA

C5750X7R1H475M280KA概述

    多层陶瓷芯片电容器 (MLCC) 技术手册

    产品简介


    多层陶瓷芯片电容器(MLCC)是一种表面贴装元件,具有交替堆叠的多层介质和内电极,构成单片结构,保证了卓越的机械强度和高可靠性。由于其简单的设计结构,MLCC提供了出色的频率特性,例如低等效串联电阻(ESR)和低等效串联电感(ESL),同时具备低自发热值和对电流纹波的良好耐受性。这些特性使其非常适合应用于广泛的电子产品中,包括一般电子设备、移动设备、服务器、个人电脑、平板电脑以及电源电路等。

    技术参数


    - 尺寸代码: 符合JIS/EIA标准
    - 类型: C0402 [01005英寸]至C5750 [2220英寸]
    - 额定电压: 直流最高可达75V
    - 温度系数: C0G=0±30ppm/℃, X5R=±15%, X6S=±22%, X7R=±15%
    - 工作温度范围: -55°C至+125°C(C0G)、-55°C至+85°C(X5R等)
    - 封装形式: 178mm卷盘包装,间距分别为2mm、4mm、8mm
    - 特殊代码: 内部控制编号(A/B/C)

    产品特点和优势


    MLCC凭借其独特的单片结构,在机械强度和可靠性方面表现优异。此外,由于结构简单,MLCC能够提供极低的ESR和ESL值,从而提升电路的整体性能。没有极性的设计也使得MLCC更加灵活易用,广泛适用于各种消费类电子产品及工业应用。
    应用案例与使用建议
    MLCC被广泛应用于多种场合,如便携式电子设备、计算机硬件、通信设备等。对于需要稳定供电的应用场景,MLCC可以有效地滤除高频噪声并平滑输出电压。在设计时,应考虑散热问题以防止长时间运行导致组件过热损坏。同时,根据具体需求选择合适的电容值和电压等级至关重要。
    兼容性与支持
    TDK公司为其生产的MLCC产品提供了详尽的技术文档和支持服务。所有型号均符合RoHS指令要求,并且不含铅、卤素等有害物质。用户可以通过联系当地销售代表获取最新的产品目录和技术资料。此外,为了确保最佳性能,强烈建议订购时附上交付规格书。
    常见问题解答
    Q: 如何正确存储这些电容器?
    A: 请将未使用的电容器存放在干燥通风的地方,避免阳光直射及高温环境。
    Q: 当前版本的产品是否仍然有效?
    A: 自2013年起,TDK开始采用新的编号规则,包含厚度和包装信息。因此,在下订单时应注意确认最新编号。
    总结与推荐
    综上所述,TDK的MLCC系列凭借其优越的质量和广泛的应用范围成为市场上备受青睐的选择之一。无论是从功能性还是成本效益角度来看,它们都非常适合大多数普通用途电子产品的需求。如果您正在寻找一款可靠且高效的电容器解决方案,则可以放心选用TDK提供的MLCC产品。

C5750X7R1H475M280KA参数

参数
电容值 4.7μF
容差 ±20%
温度系数 X7R
额定电压 50V
长*宽*高 5.7mm*5mm*2.8mm
通用封装 2220
安装方式 贴片安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 卷带包装

C5750X7R1H475M280KA厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

C5750X7R1H475M280KA数据手册

厂牌 PDF简要描述 下载
TDK 陶瓷电容 TDK C5750X7R1H475M280KA C5750X7R1H475M280KA数据手册

C5750X7R1H475M280KA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.978 ¥ 16.7141
10+ $ 1.4835 ¥ 12.5356
100+ $ 1.0444 ¥ 8.8248
500+ $ 0.8338 ¥ 7.0453
1000+ $ 0.7355 ¥ 6.2148
2500+ $ 0.6678 ¥ 5.6429
5000+ $ 0.6437 ¥ 5.4388
10000+ $ 0.608 ¥ 5.1372
库存: 1158
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 16.71
