B72500T0070M060

产品分类: 压敏电阻
厂牌: TDK
产品描述: 12.5V 30A 1 15V 9V 7V 100mJ 130pF@1kHz 0603 贴片安装 1.6mm*800μm*900μm
供应商型号: 7031657
供应商: 海外现货
标准整包数: 25

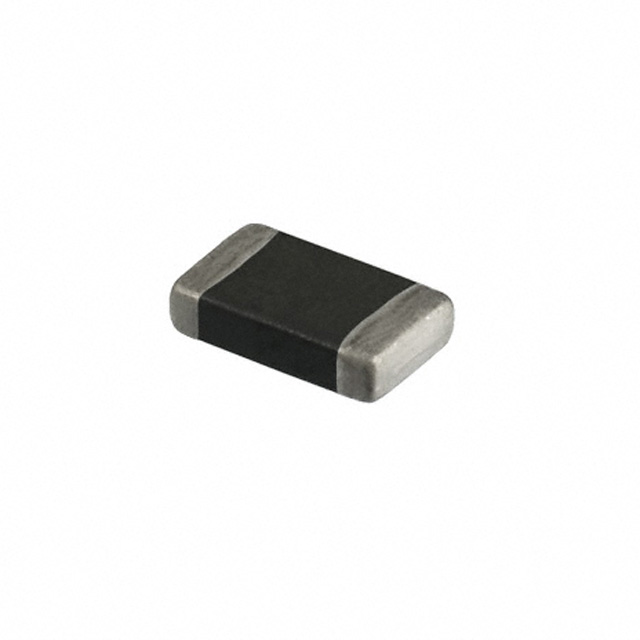

TDK 压敏电阻 B72500T0070M060

B72500T0070M060概述

    陶瓷瞬态电压抑制器(CTVS)技术手册

    产品简介


    陶瓷瞬态电压抑制器(CTVS)是一种多层压敏电阻(MLVs),属于标准系列。它具有可靠性高、适用于多种应用场景的特点。CTVS主要用于保护电子设备免受静电放电(ESD)、浪涌电流和其他瞬态电压的影响。本产品广泛应用于手机及配件、数据总线、控制电子设备、照明/LED、医疗设备、智能电表、测量设备以及安防系统等领域。

    技术参数


    CTVS 的主要技术参数如下:
    | 参数名称 | 描述 |

    | 器件型号 | CTVS(陶瓷瞬态电压抑制器) |
    | 工作电压范围 | 最大交流工作电压(VRMS):4 ~ 130 V |
    | 最大直流工作电压 | 最大直流工作电压(VDC,max):5.5 ~ 170 V |
    | 浪涌电流 | 最大浪涌电流(Isurge,max):2 ~ 1200 A |
    | 能量吸收能力 | 最大能量吸收能力(Wmax):7.5 ~ 12000 mJ |
    | 最大功率损耗 | 最大功率损耗(Pdiss,max):3 ~ 20 mW |
    | 最大钳位电压 | 最大钳位电压(Vclamp,max):17 ~ 340 V |
    | 响应时间 | 响应时间(tresp):< 0.5 ns |
    | 温度适应性 | 案例大小 0201 和 0402:温度范围 -40 ~ +85 ℃ |
    案例大小 ≥ 0603:温度范围 -55 ~ +125 ℃ |

    产品特点和优势


    1. 可靠的ESD保护:CTVS能提供高达8 kV接触放电和15 kV空气放电的可靠ESD保护(符合IEC 61000-4-2标准,等级4)。
    2. 强电流耐受性:能够承受高达1200 A的浪涌电流。
    3. 双向保护:适用于各种单向和双向应用。
    4. 长期ESD稳定性:长时间内保持稳定的ESD保护效果。
    5. 环保材料:采用无铅且符合RoHS标准的材料制成。
    6. 仿真模型可用:提供了PSpice仿真模型,便于进行电路设计和验证。

    应用案例和使用建议


    - 手机及配件:在手机中应用CTVS可以有效防止ESD对敏感组件的影响。
    - 数据总线:在数据传输过程中,CTVS能防止瞬态电压对信号传输造成干扰。
    - 控制电子设备:在控制系统中使用CTVS,可以提高系统的稳定性和可靠性。
    - 照明/LED设备:在这些设备中应用CTVS,可以增强对电压突变的抵抗能力。
    - 医疗设备:CTVS有助于保护医疗设备免受电压波动的影响,确保医疗设备的安全运行。
    - 智能电表:CTVS可以保护智能电表免受雷击和其他瞬态电压的影响。
    - 安防系统:CTVS能提高安防系统的抗干扰能力和可靠性。
    使用建议:
    - 在选择CTVS时,需考虑其最大工作电压和最大能量吸收能力,以满足具体应用需求。
    - 确保电路设计中使用正确的布局和焊盘尺寸,以最大化CTVS的保护效果。
    - 考虑到CTVS的工作环境温度范围,确保使用环境中温度不超过其极限值。

    兼容性和支持


    CTVS与其他电子元器件或设备具有良好的兼容性。在购买后,厂商将提供技术支持,帮助客户解决在应用过程中遇到的问题。此外,厂商还提供详细的安装指南和技术文档,以帮助客户更好地了解和使用CTVS。

    常见问题与解决方案


    - 问题:在使用过程中出现过热现象。
    解决方案:检查电路设计,确保电流不超过CTVS的最大额定值,并检查散热设计是否合理。

    - 问题:无法达到预期的保护效果。
    解决方案:检查选用的CTVS型号是否满足应用要求,确认电压和电流范围匹配,并检查安装和布局是否正确。
    - 问题:ESD保护失效。
    解决方案:检查CTVS型号是否符合IEC 61000-4-2标准,确保ESD保护等级足够高;并检查电路设计是否有合适的旁路保护措施。

    总结和推荐


    综上所述,CTVS作为一款高可靠性、高性能的陶瓷瞬态电压抑制器,具有广泛的适用范围和出色的保护效果。其出色的ESD保护能力、强大的电流耐受性以及长期的稳定性使其成为电子设备设计的理想选择。推荐在需要可靠瞬态电压保护的应用场景中使用CTVS,特别是在手机及配件、数据总线、控制电子设备、照明/LED设备、医疗设备、智能电表和安防系统等领域。通过遵循使用建议和注意事项,可以确保CTVS发挥最佳性能,为您的设备提供持久有效的保护。

B72500T0070M060参数

参数
压敏电压 12.5V
电路数 1
不同频率时的电容 130pF@1kHz
最小压敏电压 -
浪涌电流 30A
能量 100mJ
最大压敏电压 15V
最大直流电压 9V
最大交流电压 7V
长*宽*高 1.6mm*800μm*900μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

B72500T0070M060厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B72500T0070M060数据手册

厂牌 PDF简要描述 下载
TDK 压敏电阻 TDK B72500T0070M060 B72500T0070M060数据手册

B72500T0070M060封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 1.599
1000+ ¥ 1.5317
2000+ ¥ 1.4988
库存: 1200
起订量: 150 增量: 0
交货地:
最小起订量为:25
合计: ¥ 39.97
