B72225S4131K101

产品分类: 压敏电阻
厂牌: TDK
产品描述: 205V 20KA 1 184.5V 2.255KV 170V 130V 185J 3.8nF@1kHz 通孔安装 31mm(高度)
供应商型号: 495-77316-ND
供应商: Digi-Key
标准整包数: 1

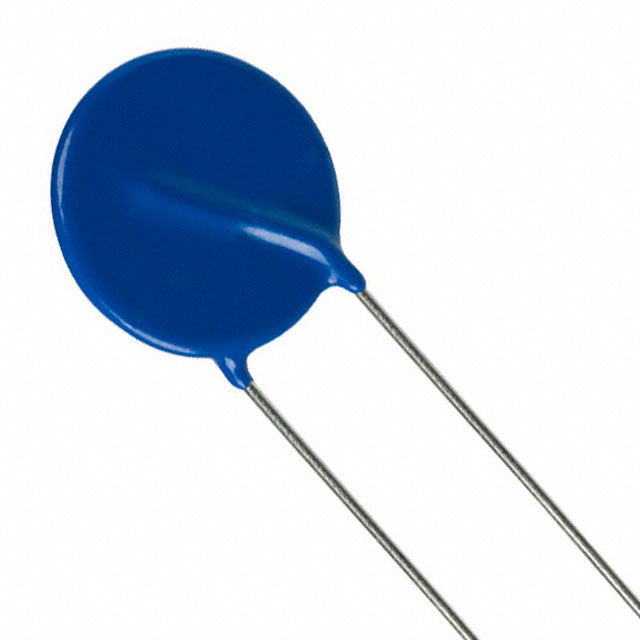

TDK 压敏电阻 B72225S4131K101

B72225S4131K101概述

    # EPCOS SIOV Metal Oxide Varistors B722 SuperioR, S25 Series

    产品简介


    EPCOS SIOV金属氧化物压敏电阻(Metal Oxide Varistors)是专为高能效应用设计的一系列产品,属于SuperioR系列,型号为S25系列。这些压敏电阻采用圆形结构设计,带有镀锡引线,表面涂覆环氧树脂涂层,具有阻燃特性(符合UL 94 V-0标准)。它们被广泛应用于工业、汽车及消费电子产品中,提供过电压保护,确保电路安全运行。
    主要特点:
    - 高能效等级SuperioR系列
    - 工作电压范围广:130至750 Vrms
    - 单次最大浪涌电流高达20 kA
    - 符合UL 1449标准,满足全球安全认证要求
    - 耐温范围:存储温度-40°C至+125°C,工作温度-40°C至+105°C
    应用领域:
    - 工业电源系统
    - 变频器保护
    - 电机保护
    - 数据通信设备
    - 汽车电子系统

    技术参数


    以下是该系列产品的关键技术和性能参数:
    | 参数 | 规格范围 |

    | 额定电压(Vrms) | 130~750 V |
    | 直流电压(VDC) | 170~1060 V |
    | 单次最大浪涌电流(imax) | 20 kA (8/20 µs脉冲) |
    | 连续工作电流(In) | 10 kA (8/20 µs脉冲, 15次) |
    | 最大功耗(Wmax) | 1.0~1025 W |
    | 电容(Ctyp) | 650 pF~3800 pF |
    | 绝缘电阻 | ≥100 MΩ |
    | 耐压强度 | ≥2.5 kVrms |

    产品特点和优势


    独特功能与优势:
    1. 高能效等级:SIOV系列采用了先进的金属氧化物材料,具有卓越的能量吸收能力,适用于频繁出现高压浪涌的环境中。
    2. 宽泛的工作温度范围:能够在极端温度条件下保持稳定性能,适应严苛的应用环境。
    3. 多认证支持:通过UL、CSA、IEC和VDE等多项国际认证,确保产品质量可靠。
    4. 高可靠性:经过严格的测试验证,包括耐热循环、湿热老化和振动冲击等测试,保证长期使用寿命。
    市场竞争力:
    - 在同类产品中,SIOV系列以其高能量吸收能力和较低的电容值脱颖而出,特别适合需要高精度和高效防护的场合。
    - 提供多种封装尺寸和电压等级选择,满足不同客户的设计需求。
    应用案例与使用建议
    典型应用案例:
    1. 工业电源保护:用于整流器输出端口,防止瞬态过电压对下游设备造成损害。
    2. 汽车电子系统:安装于车载充电器或DC-DC转换模块,保障车载网络的安全运行。
    3. 通信设备:部署在网络节点设备上,抵御雷击或静电放电带来的危害。
    使用建议:
    - 根据具体应用场景选择合适的额定电压等级(如130 Vrms至750 Vrms)。
    - 确保良好的散热设计,避免长时间运行导致温升过高。
    - 对于大功率应用场合,可并联多个压敏电阻以分散电流负荷。

    兼容性和支持


    兼容性:
    - SIOV金属氧化物压敏电阻可与各类主流电子元器件无缝对接,包括继电器、变压器和其他保护装置。
    - 提供标准引脚配置(直引线或弯折引线),方便集成到现有设计中。
    支持服务:
    - EPCOS官方技术支持团队随时解答用户疑问。
    - 提供详尽的技术文档及应用指南下载服务。

    常见问题与解决方案


    问题1:如何正确焊接压敏电阻?
    - 解决方案:焊接时使用松香型助焊剂,并控制好预热温度。避免快速冷却,以免影响其电气特性。
    问题2:为什么压敏电阻会出现发热现象?
    - 解决方案:检查负载是否超过额定值,必要时增加散热措施或将多个压敏电阻串联使用。
    总结与推荐
    综合评估:
    EPCOS SIOV金属氧化物压敏电阻B722 SuperioR, S25系列凭借其高能效等级、宽广的工作温度范围以及广泛的认证资质,在工业和汽车等领域表现出色。其优异的防护性能和高度可靠性使其成为许多高要求应用场景的理想选择。
    推荐结论:
    强烈推荐给需要高性能过电压保护解决方案的工程师和技术人员。无论是用于工业自动化、新能源还是传统能源行业,该系列产品都能提供出色的保护效果和稳定的运行表现。

B72225S4131K101参数

参数
压敏电压 205V
最小压敏电压 184.5V
最大直流电压 170V
浪涌电流 20KA
电路数 1
最大交流电压 130V
最大压敏电压 2.255KV
能量 185J
不同频率时的电容 3.8nF@1kHz
长*宽*高 31mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

B72225S4131K101厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B72225S4131K101数据手册

厂牌 PDF简要描述 下载
TDK 压敏电阻 TDK B72225S4131K101 B72225S4131K101数据手册

B72225S4131K101封装设计

查看详情并下载
Symbol
Footprint
3D Model
