首页  >  产品百科  >  B84142A0010A166

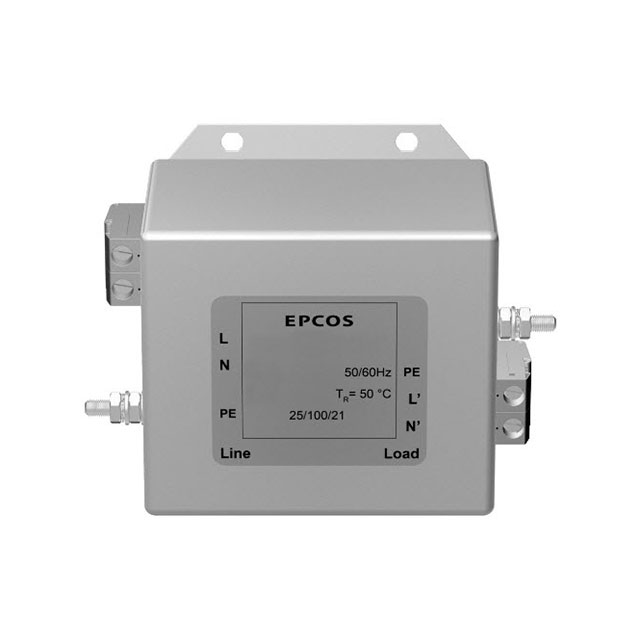

B84142A0010A166

产品分类: 其他滤波器
厂牌: TDK
产品描述: Power Line Filter EMC 50Hz/60Hz 10A 250VAC/250VDC Quick Connect Flange Mount
供应商型号: UA-B84142A0010A166
供应商: 海外现货
标准整包数: 24
TDK 其他滤波器 B84142A0010A166

B84142A0010A166概述


    产品简介


    TDK Electronics AG生产的B84142A166系列的2线滤波器是一种用于转换器和电力电子系统的高可靠性滤波器。该产品广泛应用于各类电机驱动系统,如电梯、传送带系统、泵、牵引系统和暖通空调系统(HVAC)。此外,它还适用于电源供应和直流应用。这些滤波器通过提供卓越的插入损耗和优化的漏电流性能,显著提高了系统的稳定性和可靠性。

    技术参数


    - 额定电压(VR): 250 V AC/DC
    - 额定电流(IR): 10 A 到 30 A
    - 测试电压(Vtest):
    - 线对线:1770 V DC,持续2秒
    - 线对壳体:2700 V DC,持续2秒
    - 过载能力(热负荷):
    - 每小时可承受1.5倍IR达3分钟
    - 每小时可承受2.5倍IR达30秒
    - 泄漏电流(ILK): 在250 V AC和50 Hz条件下
    - 气候类别(IEC 60068-1): 25/100/21(-25°C/+100°C/21天湿热试验)
    - 认证:
    - 待批IEC 60939
    - UL 1283
    - CSA C22.2 No. 8

    产品特点和优势


    - 高插入损耗: 提高系统抗干扰能力,减少电磁干扰。
    - 易于安装: 方便快速集成到现有系统中。
    - 紧凑设计: 减小整体体积,适合空间有限的应用场合。
    - 优化的泄漏电流: 降低设备故障风险,提高系统稳定性。
    - UL和cUL认证: 保证产品符合北美标准。
    - IP 20防护等级: 防护等级高,适合恶劣环境应用。

    应用案例和使用建议


    应用案例
    B84142A166系列滤波器广泛应用于各种电机驱动系统和电源设备中,具体包括:
    - 电梯系统:确保平稳运行,减少噪声和振动。
    - 传送带系统:提高效率,延长设备寿命。
    - 泵系统:减少电磁干扰,保障正常运行。
    - 牵引系统:提升安全性,减少意外停机时间。
    - HVAC系统:确保稳定的温度控制,降低能耗。
    使用建议
    - 安装时应遵循严格的电气安全规范,确保操作人员的安全。
    - 过载保护装置是必要的,避免电流超过额定值造成损坏。
    - 定期检查设备的温升情况,避免过热导致故障。
    - 对于长时间运行的应用,需考虑自然对流的影响,选择合适的安装位置。

    兼容性和支持


    - 兼容性: B84142A166系列滤波器与各种标准电气设备兼容,适用于多种应用场景。
    - 支持: TDK Electronics AG提供详尽的技术支持文档和用户指南,帮助客户更好地理解和使用产品。

    常见问题与解决方案


    1. 问题: 泄漏电流过大。
    - 解决方案: 确保PE接地线的截面积符合要求,特别是当泄漏电流大于3.5 mA时,应使用具备KU=6特性的接地线。
    2. 问题: 温度过高。
    - 解决方案: 采用外部冷却措施,或者选择合适安装位置以利用自然对流散热。
    3. 问题: 设备损坏。
    - 解决方案: 检查是否存在不适当的连接方式或超载现象,必要时安装额外的保护装置。

    总结和推荐


    B84142A166系列滤波器凭借其高插入损耗、紧凑设计和优化的泄漏电流性能,成为转换器和电力电子系统中不可或缺的组件。其优异的电气特性和广泛的应用范围使其在市场上具有较高的竞争力。强烈推荐在需要高可靠性和低电磁干扰的工业环境中使用此产品。

B84142A0010A166参数

参数
带宽 -
插入损耗 -
中心频率 -
长*宽*高 51mm*51mm*89.5mm
安装方式 底座安装
零件状态 在售
包装方式 盒装

B84142A0010A166厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B84142A0010A166数据手册

厂牌 PDF简要描述 下载
TDK 其他滤波器 TDK B84142A0010A166 B84142A0010A166数据手册

B84142A0010A166封装设计

查看详情并下载
Symbol
Footprint
3D Model
