YFF15SC1H101MT000N

产品分类: 其他固定电容
厂牌: TDK
产品描述: ±20% 1A 50V 50V 100pF 0402 贴片安装 1mm*550μm*300μm
供应商型号: 12M-YFF15SC1H101MT000N
供应商: 云汉优选
标准整包数: 10000

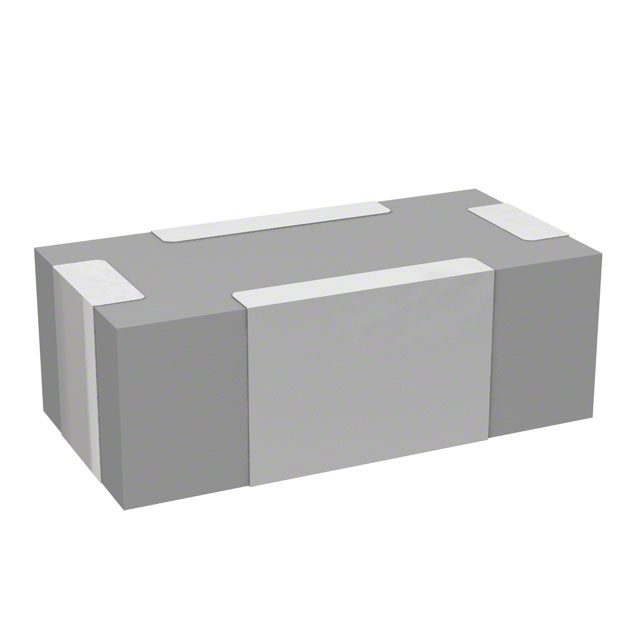

TDK 其他固定电容 YFF15SC1H101MT000N

YFF15SC1H101MT000N概述

    YFF-SC系列三端子滤波器技术手册

    1. 产品简介


    YFF-SC系列三端子滤波器 是一种高性能的EMC(电磁兼容)对策部件,特别适用于高阻抗电路,如数字信号电路。它们广泛应用于电气电路设备的I/O接口部位及设备内部连接器周边部位,也可用于通信终端设备、AV和信息设备的低电流电源线路。

    2. 技术参数


    - 型号: YFF15SC, YFF18SC, YFF21SC
    - 封装尺寸: 0402英寸(1005),0603英寸(1608),0805英寸(2012)
    - 额定电压 (Edc): 16V - 50V
    - 额定电流 (Idc): 1A - 2A
    - 工作温度范围: -55°C 至 +125°C
    - 保存温度范围: -55°C 至 +125°C
    - 截止频率: 0.1MHz - 200MHz
    - 插入损耗 (30dB频带): 5MHz - 4000MHz

    3. 产品特点和优势


    YFF-SC系列三端子滤波器的主要优势在于其小体积和高性能,特别适合高频领域的应用。该系列滤波器具有良好的衰减特性,能够在高频领域提供卓越的噪声抑制能力。此外,它们的高稳定性使其适用于极端工作环境。

    4. 应用案例和使用建议


    应用案例:
    - 数字信号电路中的高阻抗电路
    - 电气设备的I/O接口部位及内部连接器周边
    - 通信终端设备、AV及信息设备的低电流电源线路
    使用建议:
    - 在安装前务必进行预热处理,以减少热冲击对滤波器的影响。
    - 在焊接过程中保持温度控制,以确保滤波器的安全可靠。
    - 使用防静电腕带以避免静电对滤波器的损害。
    - 在设备装配过程中,注意保护印刷电路板,避免变形导致滤波器承受额外应力。

    5. 兼容性和支持


    YFF-SC系列滤波器的设计旨在与其他同类设备和组件兼容,可以轻松集成到现有系统中。厂商提供了详细的焊接和安装指南,确保产品能够在不同环境下稳定运行。同时,厂家提供完善的售后和技术支持服务。

    6. 常见问题与解决方案


    - 问题: 焊接过程中滤波器损坏
    - 解决方案: 控制焊接温度在规定范围内,避免过高温度造成损坏。
    - 问题: 滤波器在高湿度环境中失效
    - 解决方案: 保持安装环境干燥,避免潮湿引起故障。
    - 问题: 连接不稳定
    - 解决方案: 确保正确的焊盘布局,牢固连接滤波器。

    7. 总结和推荐


    YFF-SC系列三端子滤波器是一款体积小、性能优越的EMC对策部件,特别适合需要高性能噪声抑制的应用场景。其高稳定性和广泛的适用温度范围使得其在多种环境中都能表现优异。强烈推荐在需要可靠EMC解决方案的工程项目中使用这款滤波器。
    通过详细了解和遵循技术手册中的指导,可以最大限度地发挥其性能,确保产品安全可靠的使用。

YFF15SC1H101MT000N参数

参数
工作寿命 -
容差 ±20%
ESR-等效串联电阻 -
介电材料 -
电容个数 -
额定电压 50V
纹波电流 1A
温度系数 -
额定电压-AC -
电容值 100pF
额定电压-DC 50V
长*宽*高 1mm*550μm*300μm
通用封装 0402
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

YFF15SC1H101MT000N厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

YFF15SC1H101MT000N数据手册

厂牌 PDF简要描述 下载
TDK 其他固定电容 TDK YFF15SC1H101MT000N YFF15SC1H101MT000N数据手册

YFF15SC1H101MT000N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ ¥ 0.1516
100000+ ¥ 0.1471
库存: 10000
起订量: 10000 增量: 10000
交货地:
最小起订量为:10000
合计: ¥ 1516
