YFF31AH2A105MT0Y0N

产品分类: 其他固定电容
厂牌: TDK
产品描述: 2000h ±20% X7R 4A 100V 25V 100V 5mΩ 聚合物 1 1μF 1206 贴片安装 3.2mm*1.6mm*1.6mm
供应商型号: 31M-YFF31AH2A105MT0Y0N
供应商: 云汉优选
标准整包数: 1

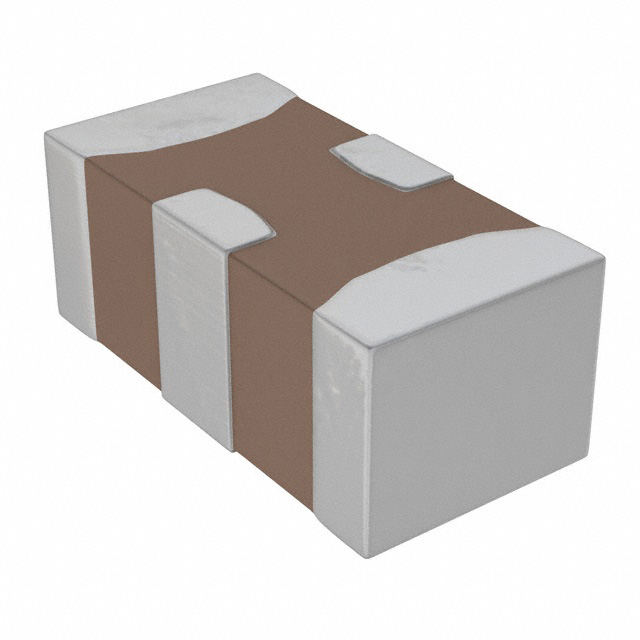

TDK 其他固定电容 YFF31AH2A105MT0Y0N

YFF31AH2A105MT0Y0N概述


    产品简介


    YFF31AH 3216 [1206 inch] 通孔滤波器是一款专为汽车大电流电源线设计的三端子滤波器。它属于YFF-AH系列,集成了紧凑且高性能的电磁兼容(EMC)对策组件,尤其适用于车载应用。此外,它还表现出卓越的去耦合效果。该滤波器符合AEC-Q200标准,具备宽频段的良好衰减特性,并能承受大电流(6至10安培)。

    技术参数


    - 尺寸: 3.2 × 1.6 毫米(1206 英寸)
    - 额定电压: 100 VDC
    - 电容: 0.1 μF 和 1 μF
    - 耐温范围: 工作温度 -55°C 至 +125°C,储存温度 -55°C 至 +125°C
    - 额定电流:
    - 2A105M: 10A/105°C, 6A/125°C
    - 2A104M: 10A/105°C, 6A/125°C
    - 插入损耗: 在0.8 MHz 到 2000 MHz 频率范围内达到40 dB

    产品特点和优势


    YFF31AH滤波器具备紧凑的设计和高性能的电磁兼容特性,非常适合车载应用。它具有宽频段的良好衰减特性和能够承受大电流的能力,使其成为处理车载电源线EMC问题的理想选择。此外,该滤波器通过了AEC-Q200认证,保证了其在车载应用中的可靠性。

    应用案例和使用建议


    应用案例
    YFF31AH滤波器主要用于汽车电子设备中的电源线EMC对策和去耦合,如发动机控制单元(ECU)、车载导航系统、车内摄像头系统、毫米波雷达系统等。
    使用建议
    在焊接前,请确保预热温度不超过150°C,自然冷却是最好的选择。当进行手工焊接电路修改时,应在铜箔区域施加不超过3秒的时间,并确保烙铁头温度不超过300°C。此外,在安装印刷电路板时,避免局部弯曲带来的应力。

    兼容性和支持


    YFF31AH滤波器符合RoHS指令,且提供无铅兼容性。厂商提供了详细的焊接条件和处理注意事项,以确保产品的安全使用。对于特殊要求或特定应用,建议直接联系厂商获取进一步的支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 过热问题 | 确保合理的热设计,并遵循推荐的焊接条件。 |
    | 性能下降或寿命缩短 | 避免过度加热和长时间的高温操作。 |
    | 短路问题 | 检查连接是否正确,避免错误的焊接或短路现象。 |

    总结和推荐


    YFF31AH滤波器凭借其紧凑设计、高性能和良好的衰减特性,成为了汽车电子设备电源线EMC对策和去耦合的理想选择。其符合AEC-Q200标准,并能在严苛的工作环境中稳定运行。鉴于其优越的性能和广泛应用,我们强烈推荐在需要高可靠性和电磁兼容性的汽车电子设备中使用此滤波器。

YFF31AH2A105MT0Y0N参数

参数
额定电压 100V
电容个数 1
纹波电流 4A
工作寿命 2000h
额定电压-DC 100V
介电材料 聚合物
额定电压-AC 25V
容差 ±20%
ESR-等效串联电阻 5mΩ
电容值 1μF
温度系数 X7R
长*宽*高 3.2mm*1.6mm*1.6mm
通用封装 1206
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

YFF31AH2A105MT0Y0N厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

YFF31AH2A105MT0Y0N数据手册

厂牌 PDF简要描述 下载
TDK 其他固定电容 TDK YFF31AH2A105MT0Y0N YFF31AH2A105MT0Y0N数据手册

YFF31AH2A105MT0Y0N封装设计

查看详情并下载
Symbol
Footprint
3D Model
