首页  >  产品百科  >  B72540E0200K062

B72540E0200K062

产品分类: 压敏电阻
厂牌: TDK
产品描述: 33V 1.2KA 2 363V 26V 20V 7.8J 7nF@1kHz 2220 贴片安装 5.7mm*5mm*2.5mm
供应商型号: 2281268
供应商: 海外现货
标准整包数: 1

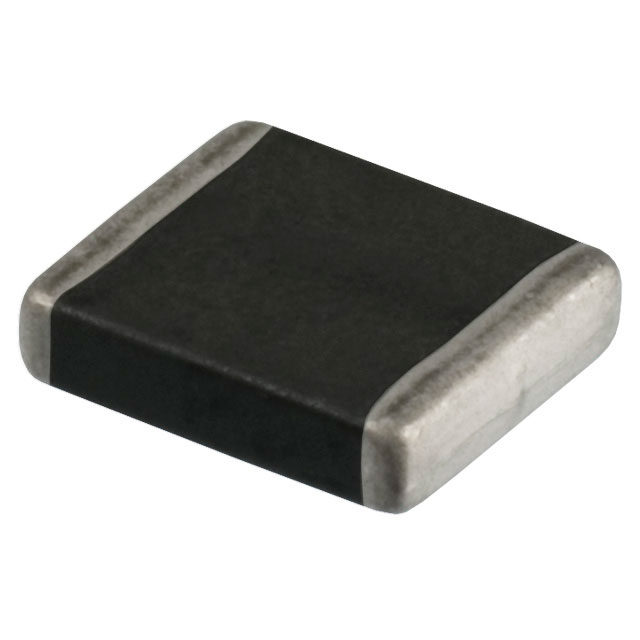

TDK 压敏电阻 B72540E0200K062

B72540E0200K062概述

    CTVS Ceramic Transient Voltage Suppressors (MLVs)

    产品简介


    CTVS(Ceramic Transient Voltage Suppressor)是采用多层陶瓷结构的瞬态电压抑制器,主要用于汽车电子领域。这些产品具备高可靠性,能够提供静电放电(ESD)保护和浪涌电流吸收能力。它们适用于发动机管理、气囊控制系统、控制单元、电液制动系统、ABS/ESP系统及天窗等多种汽车应用。

    技术参数


    - 型号代码:根据EPCOS类型标识系统,型号代码可以包含以下元素:单芯片标识、镍屏障终止、尺寸标识、特殊特性等。
    - 电气特性:
    - 最大额定电压(VRMS):10 V至40 V
    - 最大直流电压(VDC):12 V至56 V
    - 最大浪涌电流(8/20 µs):2 A至1200 A
    - 最大负载跳转能量(10次脉冲):1 J至25 J
    - 最大冲击启动电压(5分钟):24.5 V至45 V
    - 最大钳位电压(Vclamp):35 V至290 V
    - 环境温度范围:操作温度(Top)为-55°C至+150°C,存储温度范围相同。

    产品特点和优势


    CTVS多层陶瓷瞬态电压抑制器具有以下几个显著特点:
    - 可靠性强:满足IEC 61000-4-2标准,达到第四级保护(接触放电8 kV、空气放电15 kV)
    - 高能量吸收:吸收高达30 kV的静电放电,具有长时间稳定性
    - 低漏电流:确保在高温下仍能保持稳定的ESD保护性能
    - 双向保护:适用于正负方向的过电压保护
    - 无温度降额:温度影响较小,可稳定工作到150°C
    - 兼容多种标准:如RoHS标准、UL 94 V-0阻燃等级

    应用案例和使用建议


    CTVS广泛应用于汽车电子系统的瞬态过电压保护,例如发动机管理系统、气囊、ABS/ESP系统、太阳天窗等。具体建议如下:
    - 在设计电路时需考虑CTVS的耐压值及响应时间,选择合适的型号以确保最佳保护效果。
    - 将CTVS安装在需要保护的关键节点上,避免电流峰值导致的损坏。

    兼容性和支持


    CTVS采用镍屏障终端(AgNiSn),适合无铅焊接,兼容锡铅焊料,同时具有良好的焊接方向指示。此外,厂商还提供PSpice仿真模型,便于用户进行模拟设计验证。客户还可以获得厂商的详细技术支持,确保正确安装和使用。

    常见问题与解决方案


    以下是部分用户可能遇到的问题及解决方案:
    - 问题:在高温环境下,CTVS性能下降?
    - 解决方法:确认所选型号的最大操作温度限制,选择耐温更高的版本,如E2(增强型)系列。
    - 问题:出现ESD异常防护?
    - 解决方法:检查连接线路是否正确,确保接地良好;如有必要,调整安装位置,增加保护距离。

    总结和推荐


    综上所述,CTVS多层陶瓷瞬态电压抑制器是一款高性能的汽车电子保护装置,尤其适用于高可靠性需求的应用场合。其优异的性能和丰富的型号选择使其在市场上具有较强的竞争力。对于追求可靠性和高效保护的工程师和制造商而言,这款产品无疑是一个值得推荐的选择。

B72540E0200K062参数

参数
压敏电压 33V
电路数 2
能量 7.8J
最大压敏电压 363V
最小压敏电压 -
最大交流电压 20V
最大直流电压 26V
不同频率时的电容 7nF@1kHz
浪涌电流 1.2KA
长*宽*高 5.7mm*5mm*2.5mm
通用封装 2220
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

B72540E0200K062厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B72540E0200K062数据手册

厂牌 PDF简要描述 下载
TDK 压敏电阻 TDK B72540E0200K062 B72540E0200K062数据手册

B72540E0200K062封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 10.413
50+ ¥ 9.33
100+ ¥ 9.33
250+ ¥ 9.1634
500+ ¥ 8.9968
1500+ ¥ 8.9968
7500+ ¥ 8.9968
15000+ ¥ 8.9968
库存: 502
起订量: 5 增量: 0
交货地:
最小起订量为:1
合计: ¥ 10.41
