HHM22139A2

产品分类: RF耦合器
厂牌: TDK
产品描述: 25dB 标准 29dB 698MHz 2.62GHz 0.2dB 49.7dB 0.11dB 50Ω 0603
供应商型号: HHM22139A2
供应商: 国内现货
标准整包数: 1

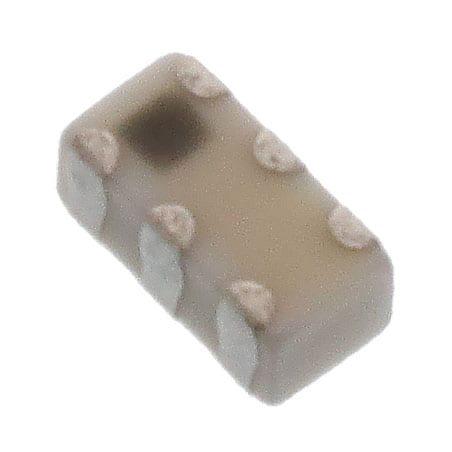

TDK RF耦合器 HHM22139A2

HHM22139A2概述

    HHM22139A2 Multilayer Directional Coupler

    1. 产品简介


    HHM22139A2 是一款专为698-2620MHz频段设计的多层定向耦合器。它采用0603尺寸(EIA标准),具有紧凑的设计和卓越的性能,适用于各种射频设备,如AV设备、通信设备、家电、娱乐设备、计算机设备、个人设备、办公设备、测量设备、工业机器人等。其主要功能是在高频环境下实现信号分离与耦合,确保射频信号传输的准确性和可靠性。

    2. 技术参数


    - 频率范围: 698-2620 MHz
    - 耦合度 (dB):
    - 698到915 MHz: 23.0至27.0 dB
    - 1710到2025 MHz: 21.5至26.5 dB
    - 2300到2620 MHz: 22.5至27.5 dB
    - 插入损耗 (dB):
    - 698到915 MHz: 0.07至0.20 dB
    - 1710到2025 MHz: 0.09至0.20 dB
    - 2300到2620 MHz: 0.11至0.20 dB
    - 回波损耗 (dB):
    - 698到915 MHz: 15至27.5 dB
    - 1710到2025 MHz: 15至27.4 dB
    - 2300到2620 MHz: 15至29.0 dB
    - 隔离度 (dB):
    - 698到915 MHz: 45至46.3 dB
    - 1710到2025 MHz: 45至48.9 dB
    - 2300到2620 MHz: 45至49.7 dB
    - 标称阻抗: 50 Ω
    - 工作温度: –40°C 至 +85°C
    - 存储温度: –40°C 至 +85°C

    3. 产品特点和优势


    HHM22139A2 多层定向耦合器的主要特点是其出色的频率响应、低插入损耗和高隔离度。这些特性使其成为高频射频系统中的理想选择,特别适用于无线通信设备、雷达系统和测试设备等领域。此外,其RoHS合规性也保证了环保和安全性,符合当前国际环保标准。

    4. 应用案例和使用建议


    HHM22139A2 常用于手机基站、无线通信系统、广播设备和其他需要精确信号处理的场合。在实际使用中,建议按照推荐的焊料回流曲线进行焊接,以确保最佳的安装效果。同时,对于关键电路或设备,考虑增加保护电路或备份电路,以提高系统的整体安全性和可靠性。

    5. 兼容性和支持


    HHM22139A2 与市场上大多数电子元器件和设备兼容,但具体应用时仍需根据实际情况确认。厂商提供了详尽的技术支持文档和售后服务,以帮助用户解决在使用过程中遇到的各种问题。

    6. 常见问题与解决方案


    1. Q: 插入损耗过高怎么办?
    - A: 检查焊接工艺是否符合推荐标准,确保没有虚焊现象;确认周围环境是否有电磁干扰。

    2. Q: 频率响应不达标怎么办?
    - A: 检查安装方向是否正确,确认输入输出端口是否连接无误;调整系统匹配网络,确保阻抗匹配。
    3. Q: 回波损耗低怎么办?
    - A: 确认系统中的所有组件都满足阻抗匹配要求;检查线路板布局,避免不必要的走线和回路。

    7. 总结和推荐


    HHM22139A2 多层定向耦合器是一款性能优异的射频器件,广泛应用于各种高频射频系统中。其高精度的信号处理能力和良好的环境适应性使其在市场上具备显著的竞争优势。我们强烈推荐该产品给那些需要高性能射频信号处理的客户,以确保其系统能够稳定运行并提供出色的性能表现。

HHM22139A2参数

参数
典型供电电流 -
插入损耗 0.11dB
最大额定功率 -
回波损耗 29dB
耦合类型 标准
阻抗 50Ω
耦合系数 25dB
隔离 49.7dB
最大插入损耗 0.2dB
配置 -
最大工作频率 2.62GHz
最小工作频率 698MHz
通用封装 0603
应用等级 通用级
零件状态 在售
包装方式 卷带包装

HHM22139A2厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

HHM22139A2数据手册

厂牌 PDF简要描述 下载
TDK RF耦合器 TDK HHM22139A2 HHM22139A2数据手册

HHM22139A2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.9582
10+ ¥ 0.7551
100+ ¥ 0.695
1000+ ¥ 0.6004
2000+ ¥ 0.4938
4000+ ¥ 0.4487
库存: 3200
起订量: 720 增量: 4000
交货地:
最小起订量为:100
合计: ¥ 69.5
