首页  >  产品百科  >  YFF15SC1H470MT000N

YFF15SC1H470MT000N

产品分类: 其他固定电容
厂牌: TDK
产品描述: ±20% 1A 50V 50V 47pF 0402 贴片安装 1mm*550μm*300μm
供应商型号: YFF15SC1H470MT000N
供应商: 国内现货
标准整包数: 10000

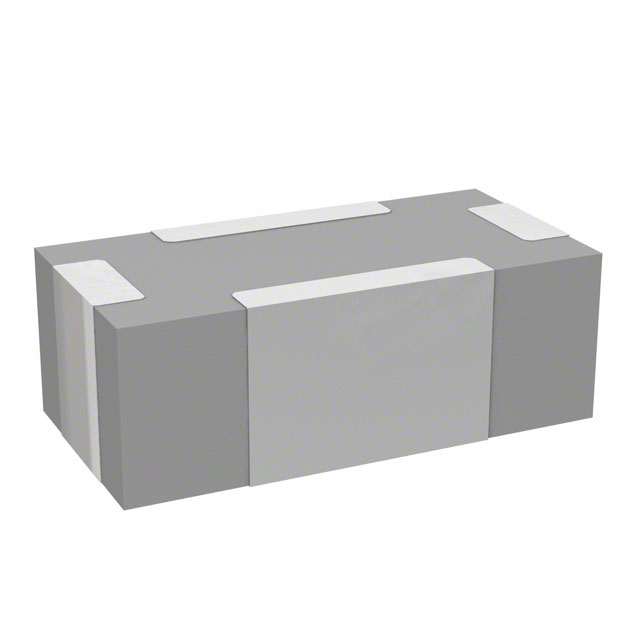

TDK 其他固定电容 YFF15SC1H470MT000N

YFF15SC1H470MT000N概述

    3-Terminal Filters: YFF-SC Series

    1. 产品简介


    3-Terminal Filters YFF-SC系列是专为信号线路设计的小型高性能电磁兼容(EMC)组件。这些滤波器广泛应用于各种高阻抗电路,如数字信号电路。它们特别适用于输入输出接口区域、通信终端设备的低电流电源线以及音频视频和信息设备等领域。

    2. 技术参数


    以下是YFF-SC系列的技术规格、性能参数和支持的电气特性:
    | 特性 | 规格 |

    | 尺寸(英寸) | 0402, 0603, 0805 |
    | 额定电压(V) | 16, 25, 50 |
    | 额定电流(A) | 0.4, 1 |
    | 容量(pF) | 10, 22, 47, 100, 220 |
    | 带宽(MHz) | 5-4000, 10-3000, 20-3000, 40-3000 |
    | 插入损耗(30dB带宽) | 5-4000, 10-3000, 20-3000, 40-3000 MHz |
    | 工作温度范围(℃) | -55 to +125 |
    | 存储温度范围(℃) | -55 to +125 |

    3. 产品特点和优势


    YFF-SC系列具备以下特点和优势:
    - 小型化设计:适合紧凑的空间布局。
    - 高频率衰减性能:在高频范围内具有优异的衰减特性,可有效过滤高频干扰。
    - 高可靠性:符合RoHS指令,兼容无铅焊料。
    - 广泛的温度适应性:能在-55到+125摄氏度的环境中稳定工作。
    - 高性价比:性能优越且成本适中。

    4. 应用案例和使用建议


    YFF-SC系列滤波器的应用非常广泛,典型应用场景如下:
    - 高阻抗电路:如数字信号电路、通信终端设备的低电流电源线。
    - I/O接口:适用于各种具有电控回路的设备。
    - 音频视频设备:可用于AV设备的信号线路滤波。
    使用建议:
    - 在安装过程中确保GND端子通过通孔与印刷电路板上的GND紧密连接,以保证接地效果。
    - 焊接时注意热冲击控制,避免过高温度对组件造成损坏。
    - 对于电路修改采用手工焊接时,应控制焊接时间不超过3秒,焊接温度不超300℃。

    5. 兼容性和支持


    - 兼容性:本产品与其他同类产品兼容,适合用于各种电路设计。
    - 支持与维护:若遇到相关问题,可以联系销售部门获取技术支持。

    6. 常见问题与解决方案


    常见问题及解决方案包括:
    - 问:焊接温度过高会损坏滤波器吗?
    - 解答:请确保预热温度不超过150℃,焊接温度不超过260℃,避免过度热冲击。
    - 问:如何防止静电损坏?
    - 解答:操作时请佩戴防静电手环,并确保通过接地线放电。

    7. 总结和推荐


    YFF-SC系列滤波器凭借其小巧的体积、优良的性能和广泛的适用性,在多种应用场景中表现卓越。鉴于其在高频段出色的衰减能力和良好的稳定性,强烈推荐在需要高EMC性能的场合下使用此产品。如果您正在寻找一种既经济又高效的解决方案来提高系统的电磁兼容性,YFF-SC系列将是您的理想选择。

YFF15SC1H470MT000N参数

参数
介电材料 -
纹波电流 1A
容差 ±20%
温度系数 -
额定电压-AC -
额定电压 50V
工作寿命 -
电容值 47pF
电容个数 -
额定电压-DC 50V
ESR-等效串联电阻 -
长*宽*高 1mm*550μm*300μm
通用封装 0402
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

YFF15SC1H470MT000N厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

YFF15SC1H470MT000N数据手册

厂牌 PDF简要描述 下载
TDK 其他固定电容 TDK YFF15SC1H470MT000N YFF15SC1H470MT000N数据手册

YFF15SC1H470MT000N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ ¥ 0.0741
100000+ ¥ 0.0719
库存: 10000000
起订量: 10000 增量: 10000
交货地:
最小起订量为:10000
合计: ¥ 741
