首页  >  产品百科  >  YFF21AC1C474MT0Y0N

YFF21AC1C474MT0Y0N

产品分类: 其他固定电容
厂牌: TDK
产品描述: ±20% 1A 16V 16V 470nF 0805 贴片安装 2mm*1.25mm*850μm
供应商型号: 12M-YFF21AC1C474MT0Y0N
供应商: 云汉优选
标准整包数: 4000

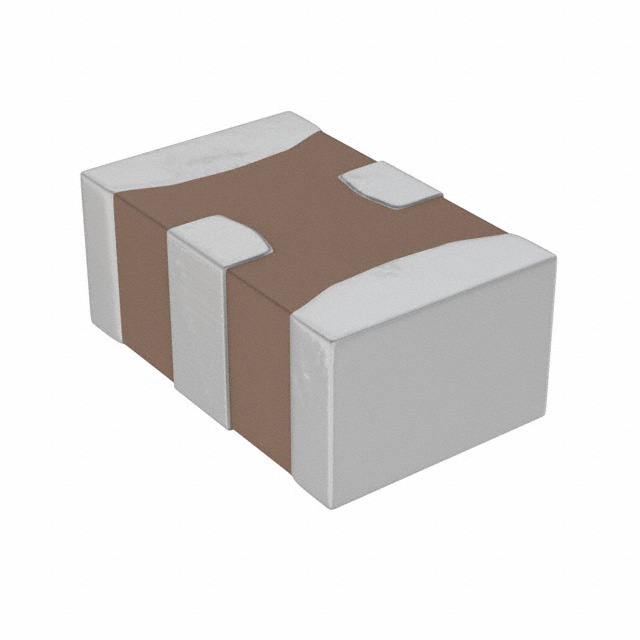

TDK 其他固定电容 YFF21AC1C474MT0Y0N

YFF21AC1C474MT0Y0N概述


    产品简介


    YFF-AC系列三端滤波器是TDK公司专为汽车应用设计的表面贴装元件。它们采用穿通结构,允许直流电直接通过元件内部。这种结构缩短了与地(GND)的距离,使得GND电极的并联效应降低了元件的外部感应电感(ESL)。YFF-AC系列广泛应用于汽车领域的电磁兼容性(EMC)对策和电源线解耦合。

    技术参数


    - 型号与尺寸:
    - YFF15AC:1005 [0402英寸]
    - YFF18AC:1608 [0603英寸]
    - YFF21AC:2012 [0805英寸]
    - 电气特性:
    - 插入损耗:高达40 dB(YFF15AC),30 dB(YFF18AC)带宽覆盖范围从0.01 MHz到10000 MHz。
    - 额定电压:4 V、6.3 V、16 V、25 V 和 50 V。
    - 额定电流:最高可达2 A。
    - 工作温度范围:-55°C 至 +125°C。
    - 存储温度范围:-55°C 至 +125°C。

    产品特点和优势


    - 低ESR/ESL和阻抗:穿通结构显著减少了元件的电阻和电感。
    - 宽带衰减特性:适用于宽频段内的高效噪声抑制。
    - 减少去耦合MLCC的数量:提高系统整体可靠性。
    - 符合AEC-Q200标准:确保产品的质量和可靠性。

    应用案例和使用建议


    应用案例:
    - 汽车高级驾驶辅助系统(ADAS)
    - 自动驾驶系统ECU
    使用建议:
    - 在实际应用中,应将元件的GND终端与电路板的GND通过过孔连接,以实现最短距离。
    - 确保元件正确接地,避免高频噪声干扰。

    兼容性和支持


    YFF-AC系列滤波器与大多数汽车电子系统兼容,但不适合用于需要更严格安全或可靠性的应用。厂商提供了详细的交付规格书,以确保产品的特性和规范信息能够被客户准确了解。此外,该产品符合RoHS指令要求,适合环保需求。

    常见问题与解决方案


    1. 问:如何选择合适的型号?
    - 答:根据所需的应用条件(如额定电压、频率范围)来选择相应的型号。
    2. 问:如何正确安装?
    - 答:使用合适的焊盘图案和助焊剂,确保GND终端与电路板的GND连接紧密。
    3. 问:在高湿度环境下使用会有什么影响?
    - 答:使用前请检查产品说明书,确认其适应的工作环境。如果需要在高湿度环境中使用,请考虑使用防护措施。

    总结和推荐


    YFF-AC系列滤波器凭借其卓越的衰减特性和高可靠性,在汽车领域具有很高的市场竞争力。虽然其用途主要限定在汽车电子系统中,但在确保系统安全和可靠性的前提下,这些产品是非常值得推荐的选择。对于寻求高性能滤波器解决方案的工程师来说,这些元件无疑是理想之选。

YFF21AC1C474MT0Y0N参数

参数
额定电压-AC -
介电材料 -
电容个数 -
电容值 470nF
额定电压 16V
工作寿命 -
温度系数 -
纹波电流 1A
ESR-等效串联电阻 -
容差 ±20%
额定电压-DC 16V
长*宽*高 2mm*1.25mm*850μm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

YFF21AC1C474MT0Y0N厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

YFF21AC1C474MT0Y0N数据手册

厂牌 PDF简要描述 下载
TDK 其他固定电容 TDK YFF21AC1C474MT0Y0N YFF21AC1C474MT0Y0N数据手册

YFF21AC1C474MT0Y0N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ ¥ 0.7985
40000+ ¥ 0.7745
库存: 16000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 3194
