UHV-8A

产品分类: 陶瓷电容
厂牌: TDK
产品描述: 1.3nF ±10% Z5T 40KV 底座安装,螺纹安装 33mm(长度)*28mm(高度)
供应商型号: 4334952
供应商: 海外现货
标准整包数: 1

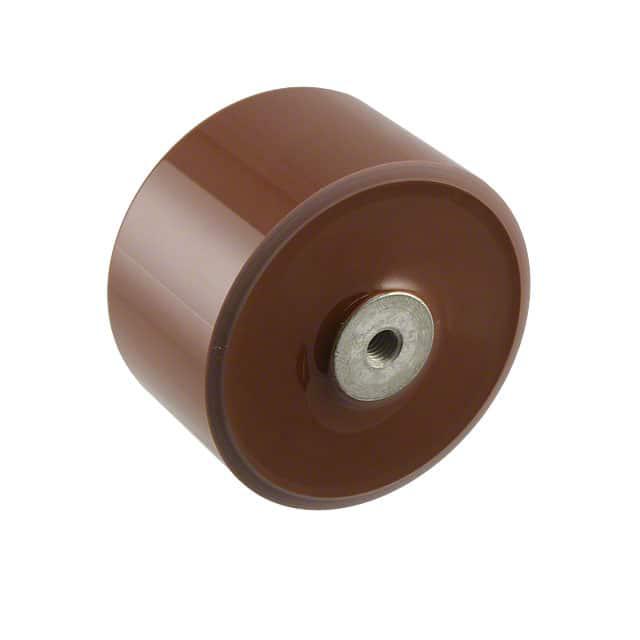

TDK 陶瓷电容 UHV-8A

UHV-8A概述

    Ultra High Voltage Ceramic Capacitors: UHV Series

    产品简介


    Ultra High Voltage Ceramic Capacitors(UHV系列)是专为高电压电源和激光设备设计的高品质陶瓷电容器。这些电容器配备金属端子,能够承受极高的工作电压,适用于医疗设备、光刻机、工业分析仪等高电压电路的应用场景。

    技术参数


    UHV系列的主要技术规格如下:
    - 额定电压:Edc范围为20至50kV
    - 容差:±10%
    - 耐压:在油中1分钟内可承受最高电压为30kV到75kV
    - 介电损耗角正切(tan δ):最大值为0.2%
    - 绝缘电阻:最小值为100,000 MΩ
    - 交流火花起始电压:最小值为10 kVAC至25 kVAC

    产品特点和优势


    UHV系列陶瓷电容器具备以下特点和优势:
    - 低ESR(等效串联电阻):保证更低的能量损失和更高的效率。
    - 低损耗和低失真因子:确保电容器在高频率下的稳定性能。
    - 封装坚固:采用模具金属螺纹端子,易于安装且可靠性高。
    - 高可靠性材料:使用高可靠性模具树脂,提高产品寿命。

    应用案例和使用建议


    UHV系列电容器在以下应用中表现优异:
    - 高电压电源电路:例如在医疗设备、光刻机和工业分析仪中。
    - 激光系统:可用于需要高稳定性的高压环境。
    使用建议:
    - 确保电容器不暴露于高温或高湿度环境中。
    - 避免接触电解质和强烈冲击。
    - 使用时避免辐射热的影响。

    兼容性和支持


    UHV系列电容器符合RoHS指令,适用于环保要求较高的应用场合。厂商提供详细的技术支持和售后服务,以确保用户能正确安装和使用产品。

    常见问题与解决方案


    - 问题一:如何避免电容器过热?
    解决方法:保持电容器远离辐射热源,并确保周围环境温度不超过规定范围。

    - 问题二:电容器在安装时需要注意什么?
    解决方法:确保螺纹端子与安装位置匹配,并严格按照说明书操作,避免不当安装导致损坏。

    总结和推荐


    总体而言,UHV系列超高压陶瓷电容器是一款高性能、高可靠性的产品,非常适合在高电压电路中使用。其独特的设计和卓越的性能使其在市场上具有很强的竞争力。强烈推荐在需要高电压电源的医疗、工业和科研等领域使用。
    希望以上信息对您有所帮助,如需进一步了解或购买,请联系我们的销售团队。

UHV-8A参数

参数
电容值 1.3nF
容差 ±10%
温度系数 Z5T
额定电压 40KV
长*宽*高 33mm(长度)*28mm(高度)
安装方式 底座安装,螺纹安装
应用等级 通用级
零件状态 在售
包装方式 散装

UHV-8A厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

UHV-8A数据手册

厂牌 PDF简要描述 下载
TDK 陶瓷电容 TDK UHV-8A UHV-8A数据手册

UHV-8A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 496.8718
3+ ¥ 496.8718
5+ ¥ 487.9991
10+ ¥ 487.9991
20+ ¥ 479.1264
50+ ¥ 479.1264
250+ ¥ 479.1264
500+ ¥ 479.1264
库存: 62
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 496.87
直接购买
加入购物车
