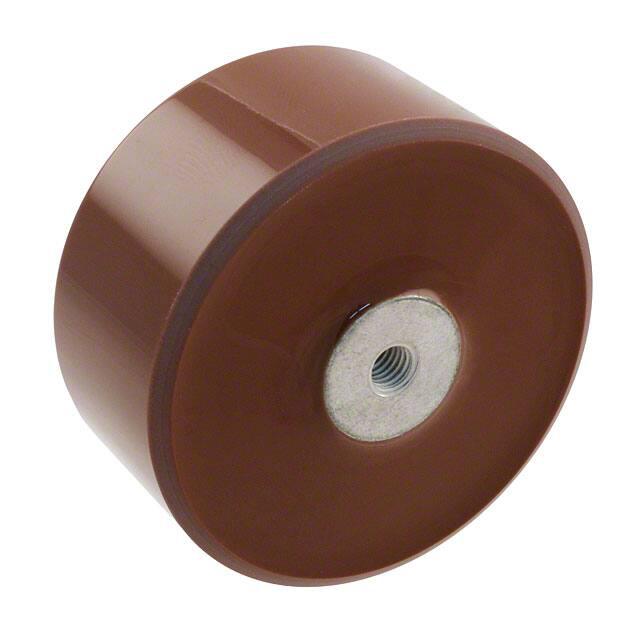

FHV-5AN

产品分类: 陶瓷电容
厂牌: TDK
产品描述: 2.1nF ±10% Y5S 30KV 支架安装,螺纹安装 26mm*26mm*22mm
供应商型号: 810-FHV-5AN
供应商: Mouser
标准整包数: 1
TDK 陶瓷电容 FHV-5AN

FHV-5AN概述

    Ultra High Voltage Ceramic Capacitors (FHV Series)

    1. 产品简介


    产品类型与功能
    Ultra High Voltage陶瓷电容器(FHV系列)专为高压电源及激光应用设计。这些电容器具有高容值、出色的温度和偏置特性,低损耗和低失真因子,金属螺纹端子便于安装,采用高可靠性模压树脂封装。
    应用领域
    适用于医疗设备、光刻技术、工业分析仪器等高电压电源电路中。

    2. 技术参数


    - 额定电压: 15至50 kV
    - 电容范围: 700 pF 至 7,000 pF
    - 工作温度范围: -30°C 至 +85°C
    - 储存温度范围: -30°C 至 +85°C
    - 电容温度特性: Y5S(-30至+85°C,±22%)
    - 耐压测试: [1分钟,在绝缘液体中] 22.5 kVDC 至 75 kVDC
    - 介质损耗因数: 最大0.1%
    - 绝缘电阻: 最小10,000 MΩ
    - AC起始放电电压: [3pC] 最小7.5 kVAC 至 25 kVAC
    - 尺寸: øD(直径)从38 mm到60 mm不等,L(长度)从20.5 mm到33 mm不等
    - 安装螺纹: ISO M5 女式螺纹

    3. 产品特点和优势


    FHV系列陶瓷电容器具备多种优点,使其在市场上具有竞争力。其中一些显著的特点包括:
    - 宽广的额定电压范围:从15 kV到50 kV,覆盖各种高电压应用需求。
    - 高电容稳定性:温度特性优良,保证在-30°C到+85°C范围内仍能保持±22%的容差。
    - 低损耗和低失真:这使得它们在需要精确控制的应用中表现出色。
    - 易于安装:金属螺纹端子方便快速安装,简化了生产流程。
    - 可靠的设计:采用模压树脂材料,增加了产品的耐用性和可靠性。

    4. 应用案例和使用建议


    应用案例
    FHV系列电容器广泛应用于高电压电源电路中,如医疗设备、半导体制造中的光刻技术以及各种工业分析仪器。它们在这些应用场景中提供稳定的电力支持,确保设备的正常运行。
    使用建议
    - 在运输和存储过程中避免暴露于高温和高湿度环境中。
    - 操作时避免接触电解液和腐蚀性气体。
    - 使用前务必确认电容器表面无任何损伤,且连接牢固。
    - 对于特殊应用,例如SF6气体环境下的使用,请先联系制造商获取指导。

    5. 兼容性和支持


    FHV系列陶瓷电容器与市场上大多数高电压电源设备兼容。制造商提供了详细的技术文档和支持服务,包括用户手册、技术咨询和技术培训,确保客户能够顺利使用并维护这些产品。

    6. 常见问题与解决方案


    常见问题及解决方案
    - 问题: 运输过程中损坏。
    - 解决方案: 确保电容器包装良好,避免剧烈震动和高温环境。
    - 问题: 额定电压超出限制。
    - 解决方案: 在使用前仔细检查电容器的额定电压,确保与系统相匹配。
    - 问题: 绝缘电阻低。
    - 解决方案: 确保电容器安装正确,远离潮湿和腐蚀性物质。

    7. 总结和推荐


    综合评估
    FHV系列陶瓷电容器凭借其宽泛的工作电压范围、优良的温度特性和低损耗特性,成为高电压应用中的理想选择。此外,其便捷的安装方式和高可靠性也使它在众多同类产品中脱颖而出。
    推荐
    鉴于其卓越的性能和广泛应用的可能性,我们强烈推荐在高电压电源和激光系统中使用FHV系列陶瓷电容器。通过充分了解产品特性和遵循正确的使用指南,您可以充分利用这些电容器带来的诸多优势,实现高效稳定的电力供应。

FHV-5AN参数

参数
电容值 2.1nF
容差 ±10%
温度系数 Y5S
额定电压 30KV
长*宽*高 26mm*26mm*22mm
安装方式 支架安装,螺纹安装
应用等级 通用级
零件状态 在售
包装方式 散装
