首页  >  产品百科  >  CGA3E2NP02A220J080AA

CGA3E2NP02A220J080AA

产品分类: 陶瓷电容
厂牌: TDK
产品描述: 22pF ±5% C0G(NP0) 100V 0603 贴片安装 1.6mm*800μm*800μm
供应商型号: 2907001
供应商: 海外现货
标准整包数: 10

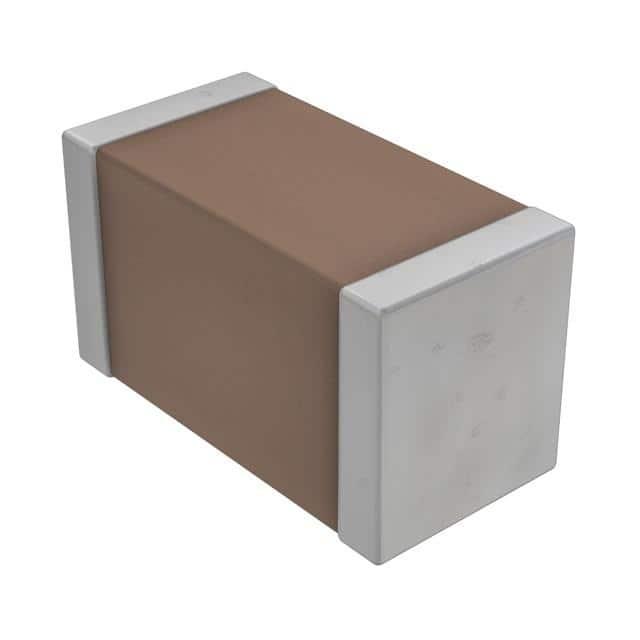

TDK 陶瓷电容 CGA3E2NP02A220J080AA

CGA3E2NP02A220J080AA概述

    多层陶瓷芯片电容器 (MLCC) 技术手册

    产品简介


    多层陶瓷芯片电容器(MLCC)是一种广泛应用于各类电子设备中的关键电子元件。这些电容器特别适用于汽车级和高温应用环境,能够在极端条件下保持稳定的性能。本文将以TDK的CGA系列多层陶瓷芯片电容器为例,详细介绍其基本功能、技术参数及应用范围。

    技术参数


    TDK的CGA系列多层陶瓷芯片电容器包含多种尺寸和规格,具体如下:
    - 型号: CGA2 (1005, [0402 inch])、CGA3 (1608, [0603 inch])、CGA4 (2012, [0805 inch])、CGA5 (3216, [1206 inch])、CGA6 (3225, [1210 inch])、CGA8 (4532, [1812 inch])、CGA9 (5750, [2220 inch])
    - 最大操作温度: 150°C
    - 电容范围: 1 pF 到 22 µF
    - 工作电压范围: 4V 至 630V
    - 温度特性: NP0 (0±30 ppm/°C)、X8R (+15%, -40%)、X8L (+15%, -40%)
    - 尺寸: 不同型号提供不同的尺寸,具体参见下表
    - 兼容性: RoHS、无铅、无卤素、无SVHC

    产品特点和优势


    - 宽广的操作温度范围: –55°C 至 +150°C,适合极端环境下的应用
    - 优异的稳定性: NP0 温度特性具有出色的稳定性和直流偏置特性
    - 符合AEC-Q200标准: 确保高可靠性与耐久性
    - 多样化封装选项: 提供多种尺寸和封装,以适应不同设计需求

    应用案例和使用建议


    CGA系列多层陶瓷芯片电容器在多种应用场景中表现出色,尤其在汽车工业和工业控制领域。具体应用包括:
    - 发动机舱内电路: 稳定性能使其能在高温环境中可靠运行
    - IGBT、SiC、GaN周边电路: 在高功率环境下依然能够保持稳定
    - 解耦电路、平滑滤波、阻尼和谐振电路: 具有良好的电气性能,适用于高频开关电源
    使用建议:
    - 选择合适的型号以适应特定的电容值和电压要求
    - 考虑产品的耐温特性,在极端环境下进行可靠测试

    兼容性和支持


    CGA系列多层陶瓷芯片电容器支持与其他电子元件的良好兼容性,可广泛应用于各种电路设计中。此外,TDK公司提供了详尽的技术文档和支持服务,帮助客户更好地理解产品的特性和使用方法。

    常见问题与解决方案


    - 问题: 产品无法通过高温测试
    - 解决方案: 确认产品是否符合所需的温度等级,如需更高温度等级,请联系供应商获取更多信息
    - 问题: 产品不工作
    - 解决方案: 检查电路连接和电源输入,确认是否存在短路或断路问题

    总结和推荐


    综上所述,TDK的CGA系列多层陶瓷芯片电容器以其宽广的操作温度范围、优异的稳定性和可靠性,在汽车工业和工业控制领域表现卓越。针对需要在恶劣环境下保持高性能的应用场景,强烈推荐使用CGA系列电容器。建议在购买前详细咨询技术规范和适用条件,以确保最佳性能和长期可靠性。

CGA3E2NP02A220J080AA参数

参数
电容值 22pF
容差 ±5%
温度系数 C0G(NP0)
额定电压 100V
长*宽*高 1.6mm*800μm*800μm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

CGA3E2NP02A220J080AA厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

CGA3E2NP02A220J080AA数据手册

厂牌 PDF简要描述 下载
TDK 陶瓷电容 TDK CGA3E2NP02A220J080AA CGA3E2NP02A220J080AA数据手册

CGA3E2NP02A220J080AA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.3527
100+ ¥ 0.2779
500+ ¥ 0.2672
1000+ ¥ 0.2672
2000+ ¥ 0.2394
4000+ ¥ 0.2351
20000+ ¥ 0.2351
40000+ ¥ 0.2351
库存: 3306
起订量: 180 增量: 0
交货地:
最小起订量为:100
合计: ¥ 27.79
